SOSTITUZIONE DEL GRUPPO DELLE SPONDE LATERALI (OPZIONE XPS)

Attrezzi necessari:
• Cacciavite Torx T25
• Chiave esagonale da 1/4"
• Chiave esagonale da 3/16 "
• Cacciavite a intaglio
• Martello da carrozziere
• Chiave dinamometrica (ft-lb) (N•m)
Procedura:
1. Sollevare la barella e l ' alzaschienale in posizione
completamente verticale.
2. Rimuovere il materasso.
3. Utilizzando un cacciavite Torx T25, rimuovere la vite a testa
a pulsante (A) e il paraurti nero (B) sul lato dove si sta
sostituendo la sponda laterale (Figura 118). Conservare la
vite e il paraurti per il riassemblaggio.
4. Con un cacciavite a intaglio, rimuovere il paraurti della
sponda esterna.
Nota: Durante la rimozione del paraurti della sponda esterna,
mantenere il gruppo principale della sponda laterale, in modo
da non farlo cadere. Inoltre, si noti che i perni della testata
e della sponda laterale centrale potrebbero essere lenti e
potrebbero cadere dal gruppo principale.
5. Usando una chiave esagonale da 1/4,
rimuovere le viti a brugola (C) che fissano
il morsetto della sponda laterale (D)
al gruppo a cricchetto al lato piedi del
gruppo principale (Figura 119). Durante
l ' installazione, serrare entrambe le nuove
viti a 29,82 ± 4,4 N•m (22 ± 3,3 ft-lb).
Nota: La sponda laterale sarà lenta,
quindi non far funzionare né tirare sulla
sponda laterale.
6. Con una chiave esagonale da 3/16"
rimuovere e due viti a testa svasata con
cava esagonale (E) che fissano il morsetto
centrale della sponda laterale (F) al gruppo
sponda laterale esterna (Figura 119).
7. Con una chiave esagonale da 3/16"
rimuovere e due viti a testa svasata con cava esagonale (G) che fissano la staffa superiore e inferiore dell ' interfaccia
della base/piano rete al gruppo sponda esterna (Figura 119).
8. Ripetere la procedura in ordine inverso per reinstallare. Con un martello da carrozziere reinstallare il paraurti della
sponda esterna.
9. Verificare che l ' unità funzioni correttamente prima di rimetterla in servizio.
www.stryker.com
Informazioni sulla manutenzione
6506-109-005 REV F

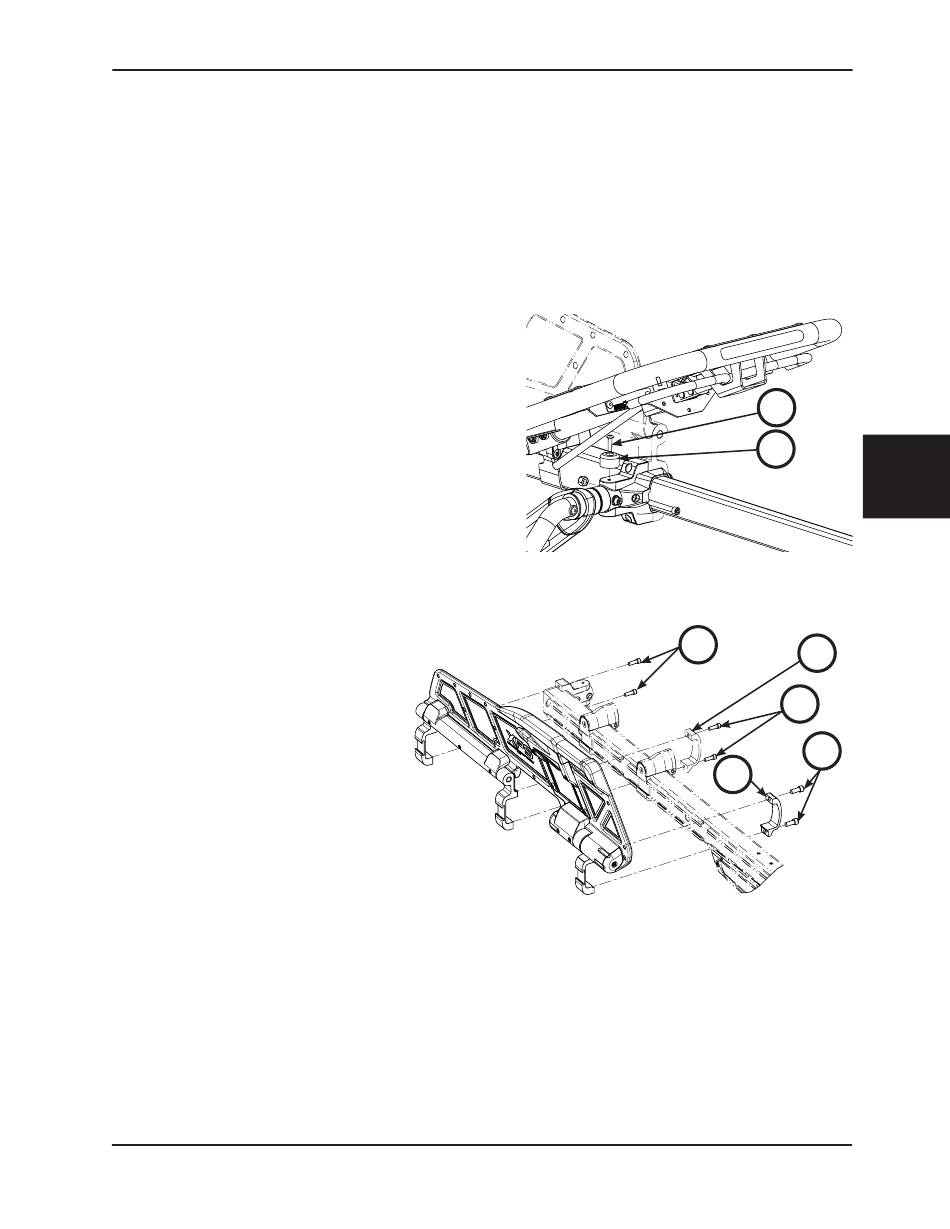

Figura 118
Illustrato il
lato destro
Figura 119
A
B
G
F
E
C
D
Lato
piedi
Ritorna all'indice
5-113
