REMPLACEMENT DU CLIQUET (OPTION XPS)

Outils nécessaires :
• Clé hexagonale de 3/32"
• Clé hexagonale de 1/4"
Français
• Clé hexagonale de 3/16"
• Clé dynamométrique (en N·m (pieds-livres))
Procédure :
1. Redresser la civière et le relève-buste en position verticale (complètement droite).
2. Lever la ridelle et la verrouiller en position haute.
3. À l'aide d'une clé hexagonale de 3/32 po, retirez les deux vis (A) qui fixent le couvercle du cliquet (B) au cliquet.Retirez le
couvercle (Figure 120).
4. À l'aide d'une clé hexagonale 1/4 po, retirer les vis d'assemblage à tête creuse (C) qui fixent le collier de la ridelle (D) au cliquet
du côté pieds de l'ensemble (Figure 120). Pendant l'installation, serrer les nouvelles vis à 29,83 ± 4,4 N·m (22 ± 3,3 pieds-livres).
5. À l'aide d'une clé hexagonale 3/16 po, retirer les quatre vis (E) qui fixent le cliquet (F) à la partie surmoulée et
les mettre au rebut avant de retirer le cliquet (Figure 120). Pendant l'installation, serrer les quatre nouvelles vis à
12,88 ± 2 N·m (9,5 ± 1,5 pieds-livres).
6. Tenir le cliquet et le tirer vers le côté tête de la civière pour le retirer.
7. Procéder dans l'ordre inverse pour la réinstallation.
8. Vérifier que le système fonctionne correctement avant de le remettre en service.
Retour à la table des matières
2-114

Informations d'entretien

A
B
6506-109-005 REV F
E
F
Vue
côté droit

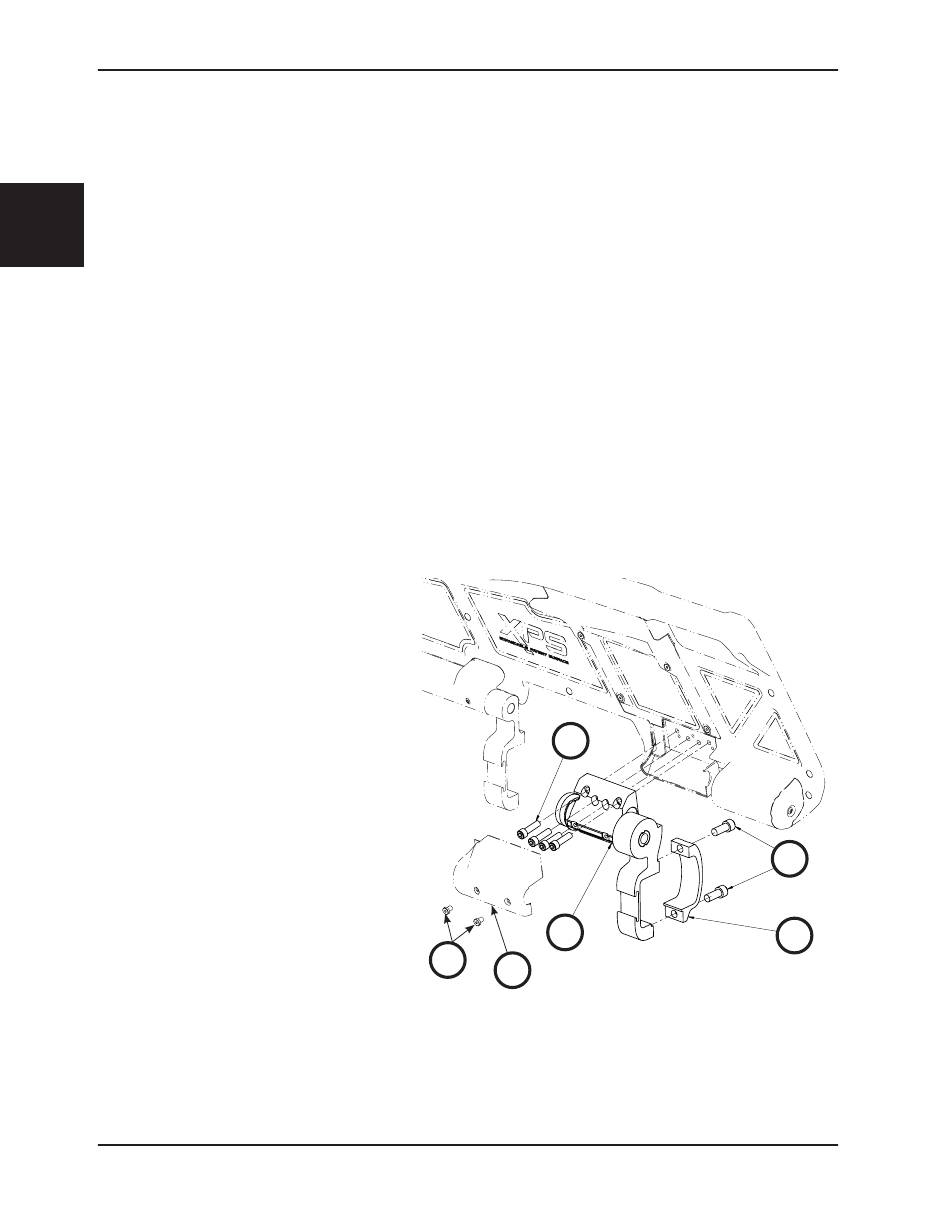

Figure 120
