Installazione del gancio di sicurezza nel veicolo
Nota: le seguenti istruzioni per l ' installazione si riferiscono a barelle da NON utilizzarsi con il sistema Power‑LOAD.
Per le barelle modello 6506 con l ' opzione Power‑LOAD, consultare il Manuale d ' uso e manutenzione Power‑LOAD per
le istruzioni per l ' installazione.
AVVERTENZA
• Il gancio di sicurezza deve essere installato nel veicolo da un meccanico abilitato. Un ' installazione non corretta del
gancio di sicurezza può provocare lesioni al paziente o all ' operatore e/o danni alla barella.
• La mancata installazione del gancio di sicurezza può provocare lesioni al paziente o all ' operatore.
• La parte anteriore del gancio di sicurezza che aggancia la barra di sicurezza deve essere posizionata almeno
a 9,5 cm dal margine anteriore della soglia del portellone. Dopo l ' installazione, verificare che le gambe della barella
si blocchino nella posizione di caricamento senza venire a contatto con il paraurti del veicolo.
• Per evitare lesioni, prima di rimuovere la barella dalla cabina paziente verificare che la barra di sicurezza sia
trattenuta dal gancio di sicurezza.
Nota: Stryker consiglia che, prima dell ' installazione, un meccanico abilitato pianifichi il posizionamento del gancio di
sicurezza nel retro del veicolo.
Prima di installare il gancio di sicurezza sul veicolo, controllarne il posizionamento longitudinale e trasversale durante
lo scaricamento e il caricamento della barella per garantire un ' installazione corretta. La barra di sicurezza della barella
Italiano
deve bloccarsi sul gancio di sicurezza tutte le volte, indipendentemente dalla posizione della barella.

POSIZIONAMENTO LONGITUDINALE DEL GANCIO DI SICUREZZA

1. Scegliere il gancio di sicurezza appropriato alla configurazione del veicolo.
2. Posizionare il gancio almeno a 9,5 cm dal margine anteriore della soglia del portellone.
3. Accertarsi che il gancio possa essere montato in tutta sicurezza sul retro del veicolo, fornendo al tempo stesso una
distanza sufficiente dal paraurti per poter caricare e scaricare la barella.
4. Per confermare il posizionamento trasversale, fare riferimento a "Posizionamento trasversale del gancio di sicurezza".
UBICAZIONE DEL
TELAIO DI SUPPORTO
DEL PAVIMENTO
Ritorna all'indice
5-28
DISTANZA CONSIGLIATA DALLA
PARTE ANTERIORE DEL GANCIO DI
SICUREZZA: NON INFERIORE A 3‑3/4".
PROFONDITÀ SOGLIA
DEL PORTELLONE
6506-109-005 REV F
3‑3/4"
SOGLIA

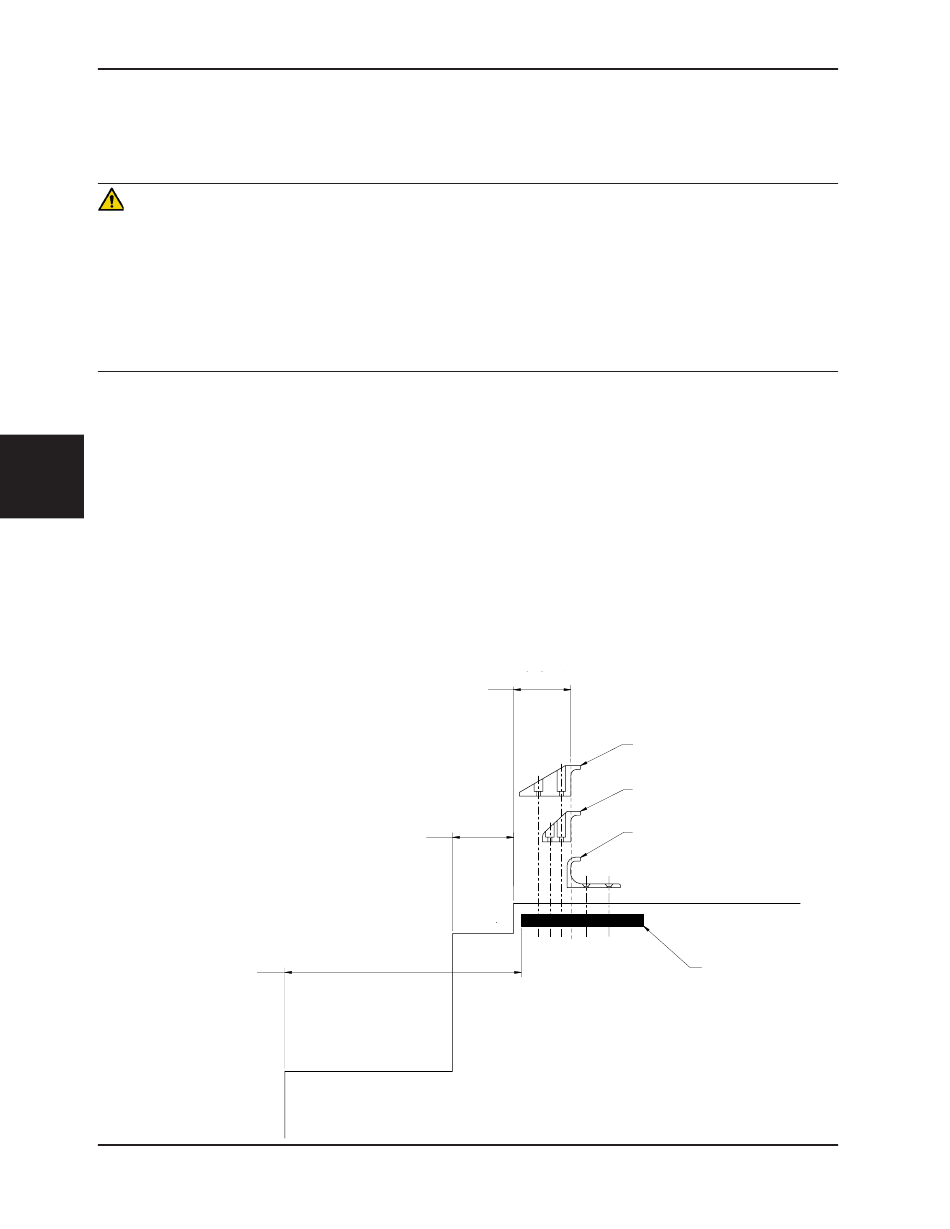

Figura 16
Gancio di sicurezza lungo
Long Safety Hook
6060‑036‑018
6060-036-018
Gancio di sicurezza corto
Short Safety Hook
6060‑036‑017
6060-036-017
Gancio di sicurezza a "J"
J-Style Safety Hook
6092‑036‑018
6092-036-018
TELAIO DI SUPPORTO
DEL PAVIMENTO
