Installation du dispositif d'ancrage du véhicule
Remarque : Ces instructions d'installation sont prévues pour des civières que vous n'utiliserez PAS avec Power-LOAD. Pour les
Modèles 6506 de civières, équipés de l'option Power-LOAD, se référer au manuel d'utilisation et d'entretien Power-LOAD pour
consulter les instructions d'installation.
CONFIGURATION DU VÉHICULE
Selon la réglementation fédérale américaine (norme KKK-A-1822), la hauteur du pare-chocs du véhicule doit être à équidistance
± 5 cm entre le plancher du véhicule et le sol, distance qui est définie comme la hauteur de plateforme du véhicule. La marche du
pare-chocs doit avoir une profondeur minimum de 13 cm et maximum de 25 cm. Si la profondeur du pare-chocs est supérieure à 18 cm,
le pare-chocs doit être repliable. L'installation du dispositif d'ancrage dans des véhicules conformes à cette norme fédérale assure un
dégagement suffisant pour pouvoir abaisser la base de la civière en position complètement déployée. La civière est compatible avec
toutes les hauteurs de plateformes de véhicule (consulter les caractéristiques techniques pour la limite de hauteur de chargement),
à condition que le véhicule soit conforme aux spécifications fédérales américaines détaillées dans la norme KKK-A-1822.

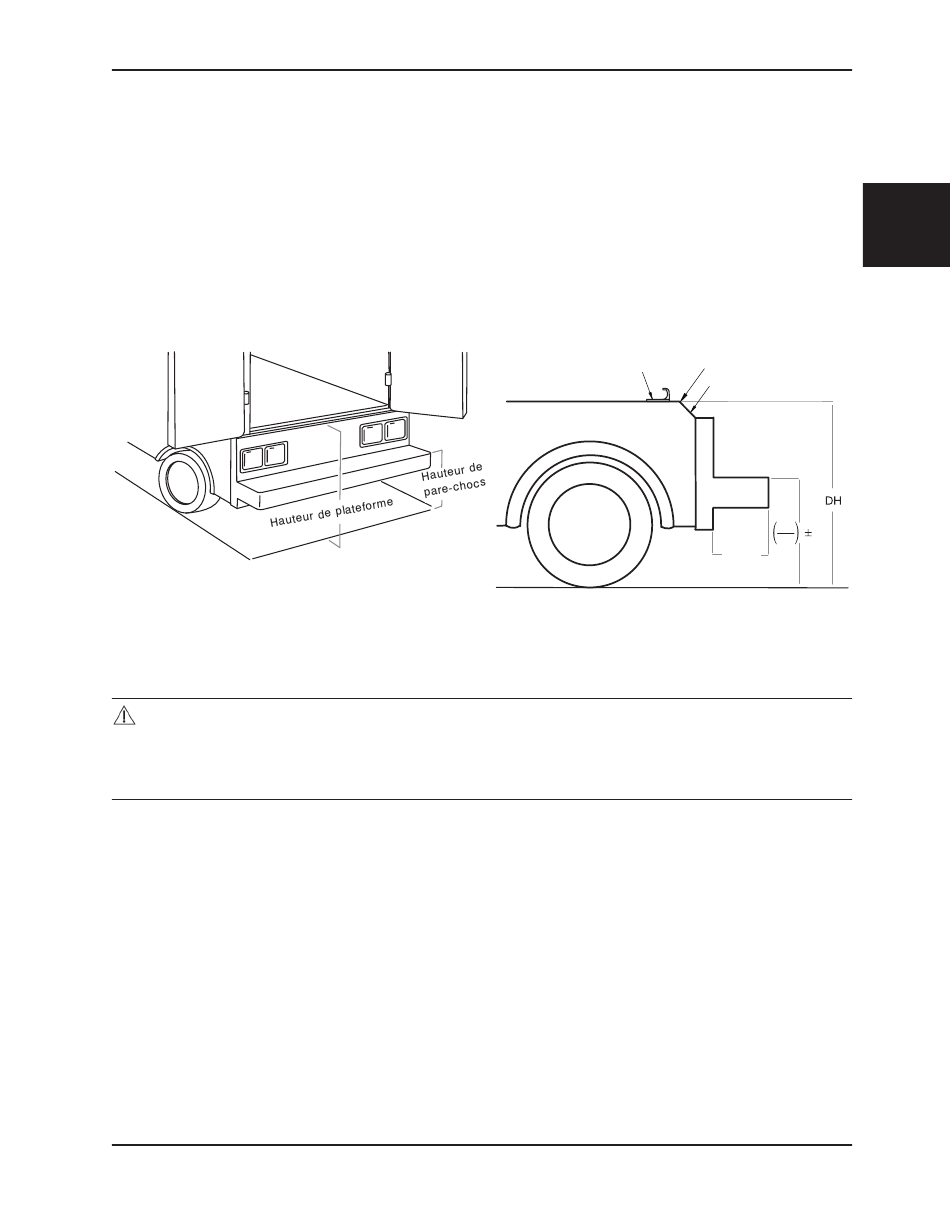

Figure 14
MISE EN GARDE
• Régler la hauteur de chargement de la civière à la hauteur de butée adaptée avant de l'utiliser.
• Le dispositif d'ancrage doit être installé par un mécanicien agréé habitué à l'agencement des ambulances. Consulter le fabricant
du véhicule avant d'installer le dispositif d'ancrage et s'assurer que son installation n'endommage pas ou n'interfère pas avec les
conduites de frein, les tubes à oxygène, les conduites de carburant, le réservoir à essence ou le câblage électrique du véhicule.
MATÉRIEL NÉCESSAIRE POUR L'INSTALLATION DU DISPOSITIF D'ANCRAGE (NON FOURNI)
(2) Vis* à 6 pans creux de taille 1/4"-20, de grade 5 minimum, pour le dispositif d'ancrage long ou court
(2) Vis* à 6 pans creux de taille 1/4"-20, de grade 5 minimum, pour le crochet en forme de J
(2) Rondelles plates
(2) Rondelles de blocage
(2) Écrous 1/4"-20
* La longueur des vis à tête cylindrique creuse dépend de l'épaisseur du plancher du véhicule. Utiliser des vis suffisamment longues
pour traverser complètement le plancher du compartiment patient, la rondelle et l'écrou et dépasser d'une hauteur équivalente à au
moins deux filetages.
