REMPLACEMENT DU BORNIER

Outils nécessaires :
• Tournevis Torx T20
• Tournevis Torx T25
Procédure :
1. Lever la civière en position maximum.
2. Retirer la batterie et la conserver pour pouvoir la
réinstaller.

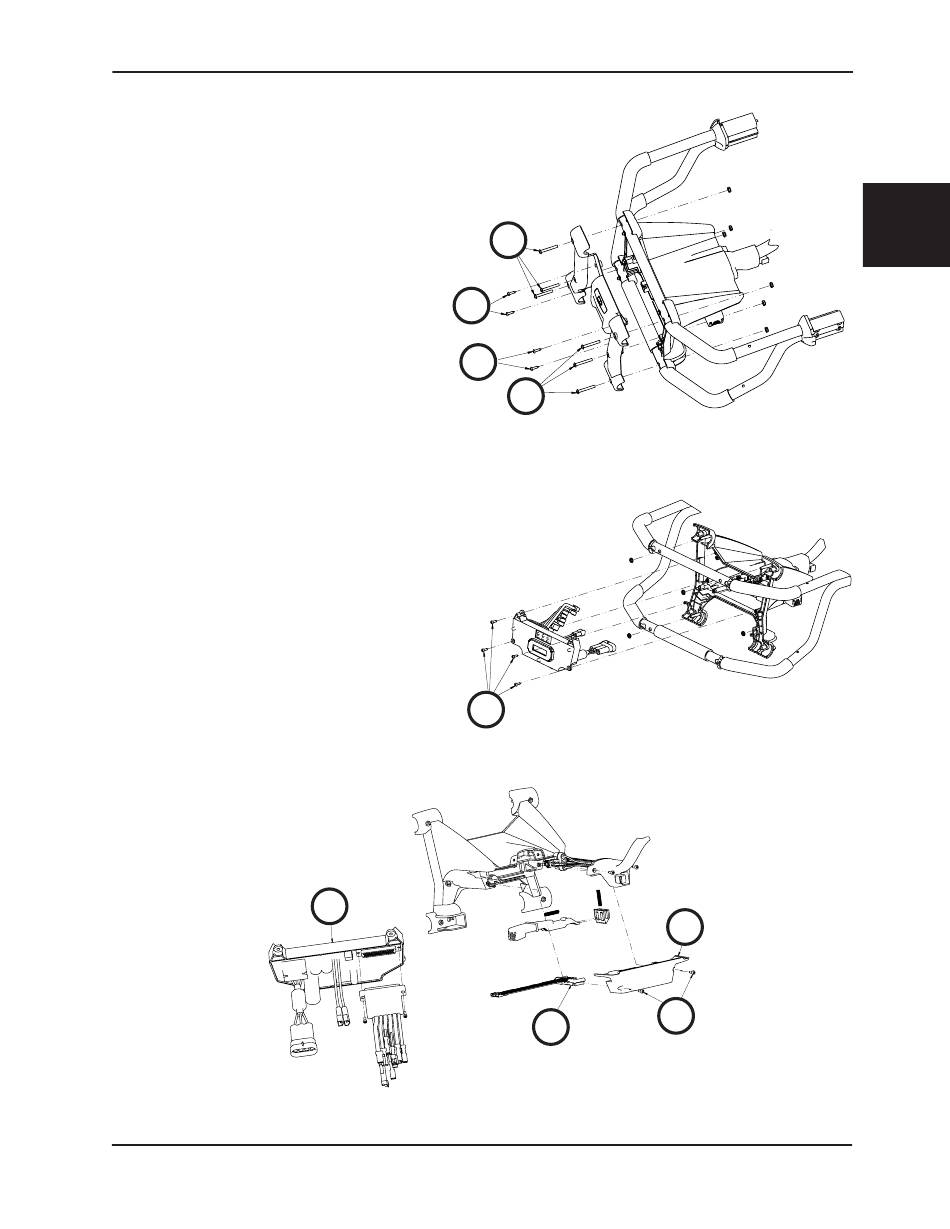

3. À l'aide d'un tournevis Torx T25, retirer les six vis
à tête ronde extérieures (A) de la plaque avant
(Figure 115). Conserver les vis pour les réinstaller.
4. À l'aide d'un tournevis Torx T20, retirer les
quatre vis delta intérieures (B) de la plaque avant
pour pouvoir retirer cette dernière (Figure 115).
Conserver toutes les vis et la plaque avant pour
une réinstallation.
5. À l'aide d'un tournevis Torx T20, retirer les quatre
vis delta (C) qui maintiennent le boîtier électronique
dans le coffret du côté pieds et retirer le boîtier
électronique (Figure 116). Conservez toutes les
pièces pour les réinstaller.
6. Débrancher les fils noirs et rouges qui raccordent
le câble de la civière (D) au système de commande
(E) (Figure 117).
7. À l'aide d'un tournevis Torx T20, retirer les deux
vis delta (F) de la plaque inférieure du coffret
côté pieds (G) pour pouvoir retirer ce dernier
(Figure 117). Conservez toutes les pièces pour les
réinstaller.
8. Retirer le bornier et jetez-le.
9. Procéder dans l'ordre inverse pour la réinstallation.
10. Vérifier le fonctionnement de la civière en la levant
et en l'abaissant plusieurs fois.
11. Vérifier que le système fonctionne correctement
avant de le remettre en service.
www.stryker.com
Informations d'entretien
A
B
B
C
E
Figure 117
6506-109-005 REV F
A
Figure 115
Figure 116
G
F
D
