REMPLACEMENT DU VÉRIN HYDRAULIQUE
Outils nécessaires :
• Clé mixte de 9/16
• Clé mixte de 3/4
• Clé mixte de 11/16
• Clé mixte de 13/16
• Clé mixte de 3/8
• Clé hexagonale de 1/8"
• (2) chevalets
Procédure :
1. Redresser la civière en position complètement droite.
2. À l'aide des deux chevalets, soutenir le plan de couchage
et activer la poignée de libération manuelle. Compresser
manuellement le bras pour éliminer toute la tension sur l'écrou
de connexion du tube transversal.

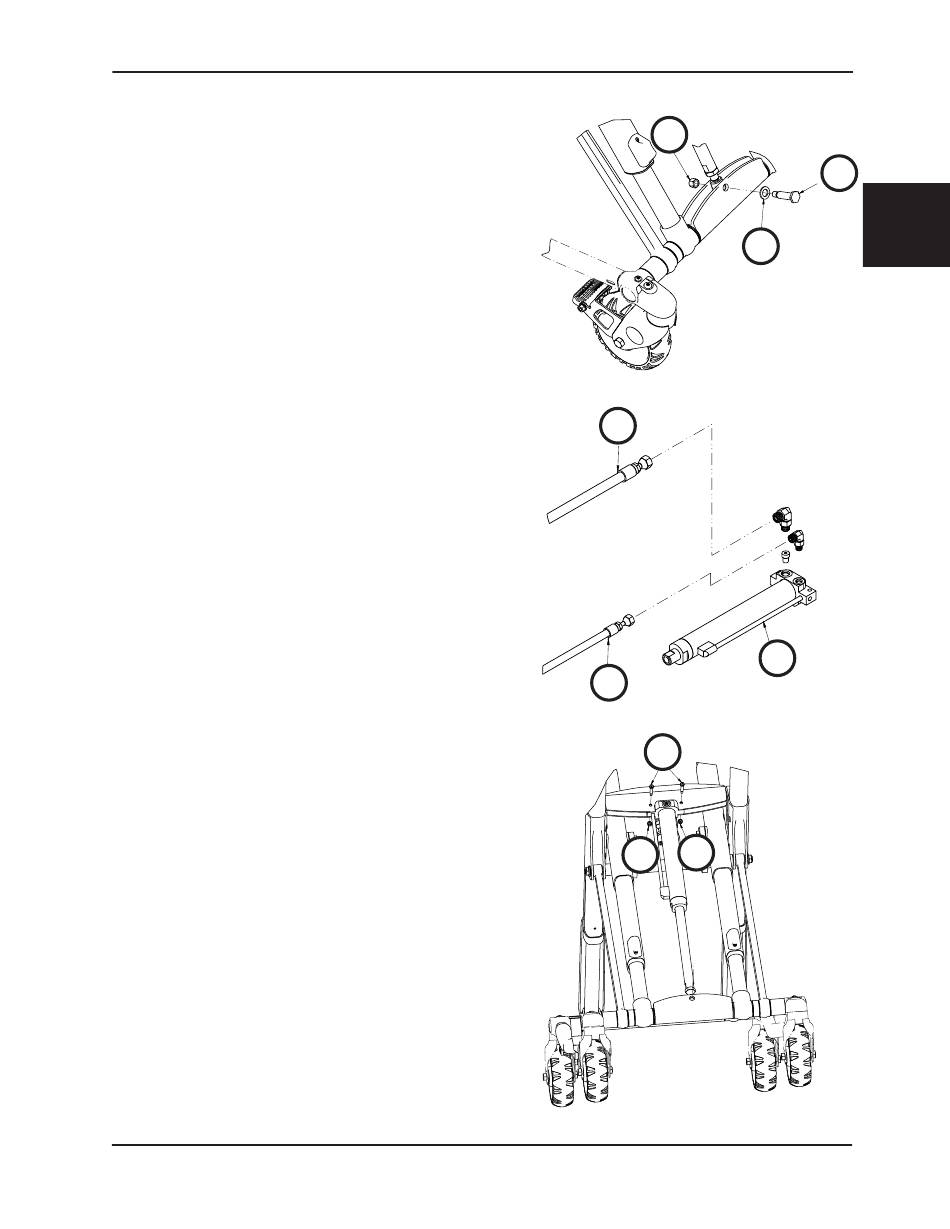

3. À l'aide de clés mixtes de 3/4 po et de 9/16 po, retirer la goupille
de retenue de la tige (A), la rondelle (B) et l'écrou hexagonal
Nylock (C) qui maintiennent le vérin hydraulique sur le châssis
(Figure 111).
4. Activer la poignée de libération manuelle et comprimer
entièrement le vérin hydraulique.
5. À l'aide de clés mixtes de 11/16 po et de 13/16 po, retirer les
deux tuyaux (D) du vérin hydraulique (E) (Figure 112).
Remarque : Cela provoquera une fuite hydraulique du vérin
et des tuyaux. Utiliser des serviettes pour absorber le liquide
hydraulique.
6. Maintenir les extrémités de tuyaux en hauteur et verticales pour
perdre le moins possible de liquide hydraulique.
7. À l'aide d'une clé hexagonale de 1/8 po et d'une clé mixte
de 3/8 po, retirer les deux vis de réglage à tête creuse (F) et
les écrous hexagonaux Fiberlock (G) qui maintiennent le vérin
hydraulique sur le châssis (Figure 113).
8. Procéder dans l'ordre inverse pour la réinstallation.
9. Vérifier le fonctionnement de la civière en la levant et en
l'abaissant plusieurs fois. Si nécessaire, rajouter du liquide
hydraulique. Cf. « Remplissage du réservoir de liquide
hydraulique » à la page 2-102.
10. Vérifier que le système fonctionne correctement avant de le
remettre en service.
www.stryker.com
Informations d'entretien
6506-109-005 REV F
C
B
Figure 111
D
E
D
Figure 112
F
G
G
Figure 113
