SUSTITUCIÓN DEL CONJUNTO DE LA BARRA LATERAL (OPCIÓN XPS)
Herramientas necesarias:
• Destornillador Torx T25
• Llave hexagonal de 1/4"
• Llave hexagonal de 3/16"
• Destornillador plano
• Martillo de goma
• Llave dinamométrica (pies-lb/Nm)
Procedimiento:
1. Levante la camilla y el respaldo Fowler hasta la posición vertical.
2. Retire el colchón.
3. Con un destornillador Torx T25, retire el tornillo de cabeza redonda
(A) y el parachoques negro (B) del lateral cuya barra vaya a sustituir
(Figura 118). Guarde el tornillo y el parachoques para volverlos
a instalar.
4. Con un destornillador plano, retire el parachoques externo de la
barra.
Nota: al retirar el parachoques externo de la barra, sujete el conjunto
principal de la barra lateral para que no se caiga. Asimismo, tenga
en cuenta que el extremo para la cabeza y los pivotes centrales de
la barra lateral podrían estar flojos y caerse del conjunto principal.
5. Con una llave hexagonal de 1/4", retire los tornillos de cabeza
plana (C) que fijan la abrazadera de la barra lateral (D) al conjunto
del trinquete en el extremo para los pies del
conjunto principal (Figura 51). Durante la
instalación, apriete los dos tornillos nuevos
hasta un par de torsión de 22 ± 3,3 pies-lb
(29,83 ± 4,47 Nm).
Nota: la barra lateral estará floja, por lo que
no debe utilizarla ni tirar de ella.
6. Con una llave hexagonal de 3/16", retire los
dos tornillos de cabeza plana (E) que fijan la
abrazadera central de la barra lateral (F) al
conjunto externo de la barra (Figura 119).
7. Con una llave hexagonal de 3/16", retire los dos
tornillos de cabeza plana (G) que fijan la parte
superior e inferior del soporte de la interfaz
base/camilla al conjunto externo de la barra
(Figura 119).
8. Para volver a instalar repita los pasos anteriores
en orden inverso.Utilice un martillo de goma
para volver a instalar el parachoques externo
de la barra.
9. Compruebe que la unidad funciona correctamente antes de volver a ponerla en servicio.
www.stryker.com
Información de reparaciones
Se muestra
el lado derecho
6506-109-005 REV F
A
B

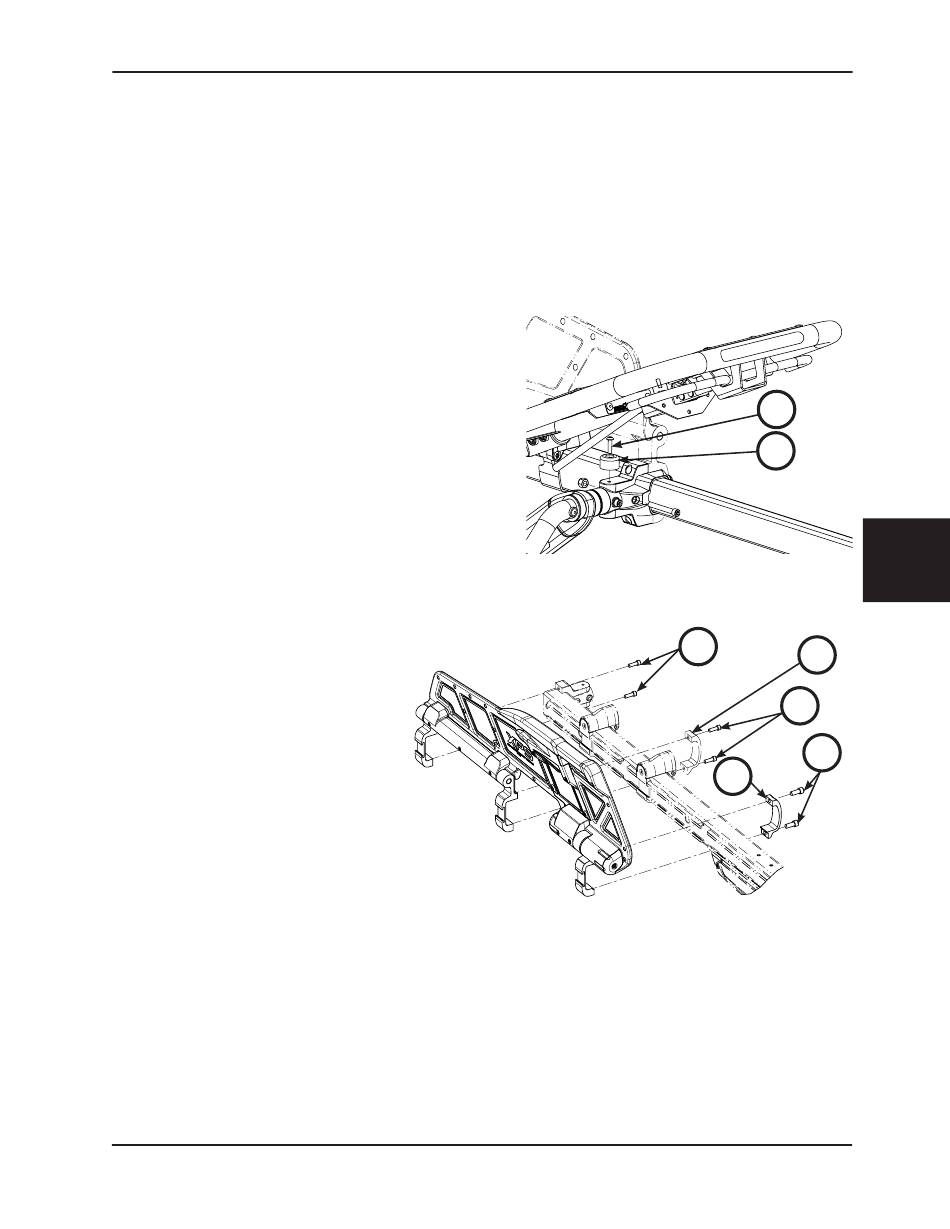

Figura 118
G
D
Figura 119
Volver al índice
Español
F
E
C
Extremo
para los
pies
6-113
