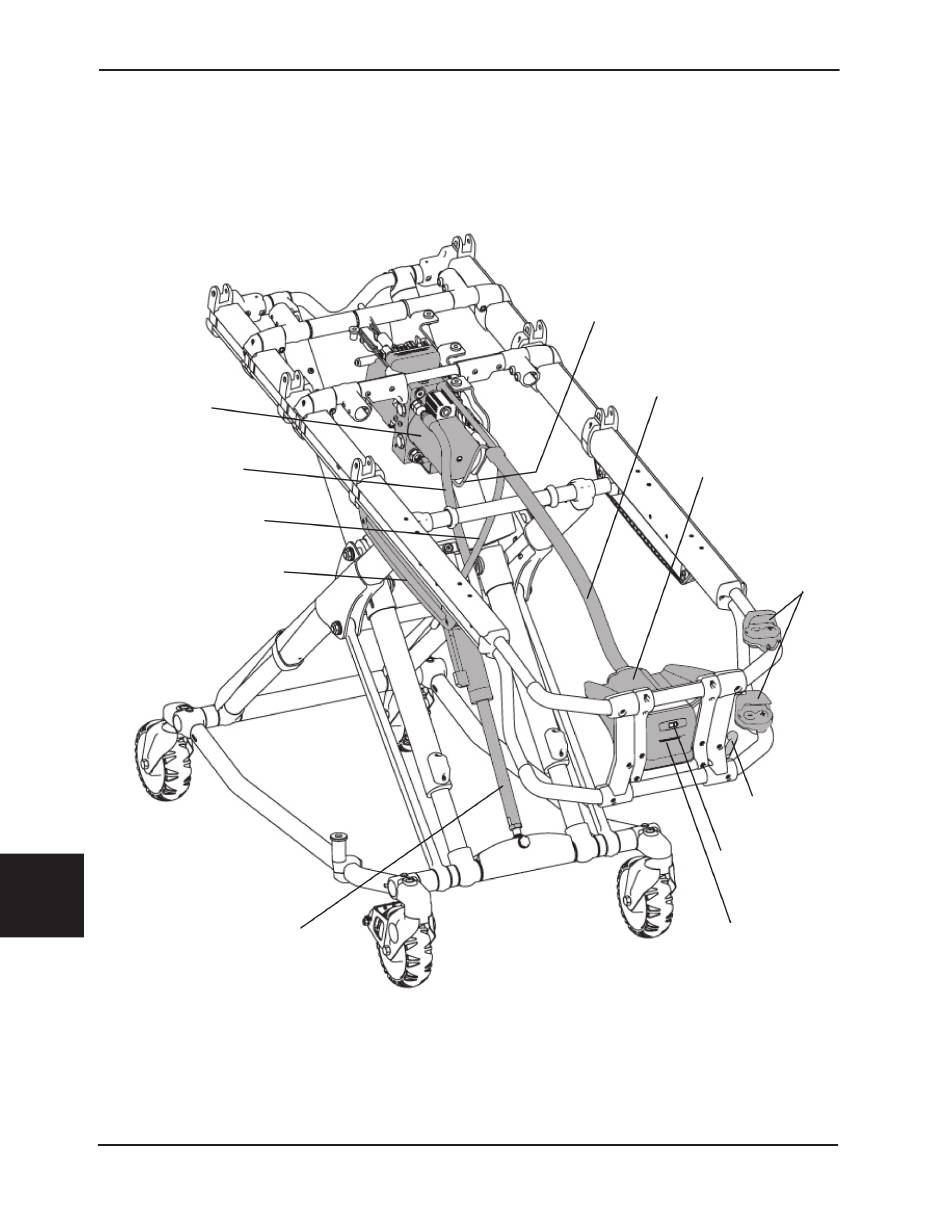

ELEKTRONIIKKA- JA HYDRAULIIKKAOSIEN SIJAINTI
Huomautus: Joitakin komponentteja ei näytetä selkeyden vuoksi.
Hydrauliputkiston
kokoonpano
Kannenpuoleinen
hydrauliletku
Tangonpuoleinen
hydrauliletku
Anturikotelo
(sisällä Hall-ilmiön anturi)
Suomi
Hydraulisylinteri
Takaisin sisällysluetteloon
10-86
Vianetsintäohje
Kuva 93
6506-109-005 REV F
Käsikäyttöinen vapautusvaijeri
Pääkaapeli
Sähkökotelo
(sisällä ohjauslevy)
Kytkimet
Käsikäyttöinen
varavapautuskahva
Virranilmaisimen
LED-valo
Nestekidenäyttö
