Informacje dotyczące serwisowania
REGULACJA CIĘGNA ZWALNIANIA RĘCZNEGO
Wymagane narzędzia:
• Klucz kombinowany 8 mm
• Klucz kombinowany 10 mm
• (2) Ciężar (każdy o masie 22,7 kg)
Postępowanie:
1. Podeprzeć blat noszy tak, aby
podstawa nie była obciążona.
2. Upewnić się, że cięgno zwalniania
ręcznego jest w nienagannym

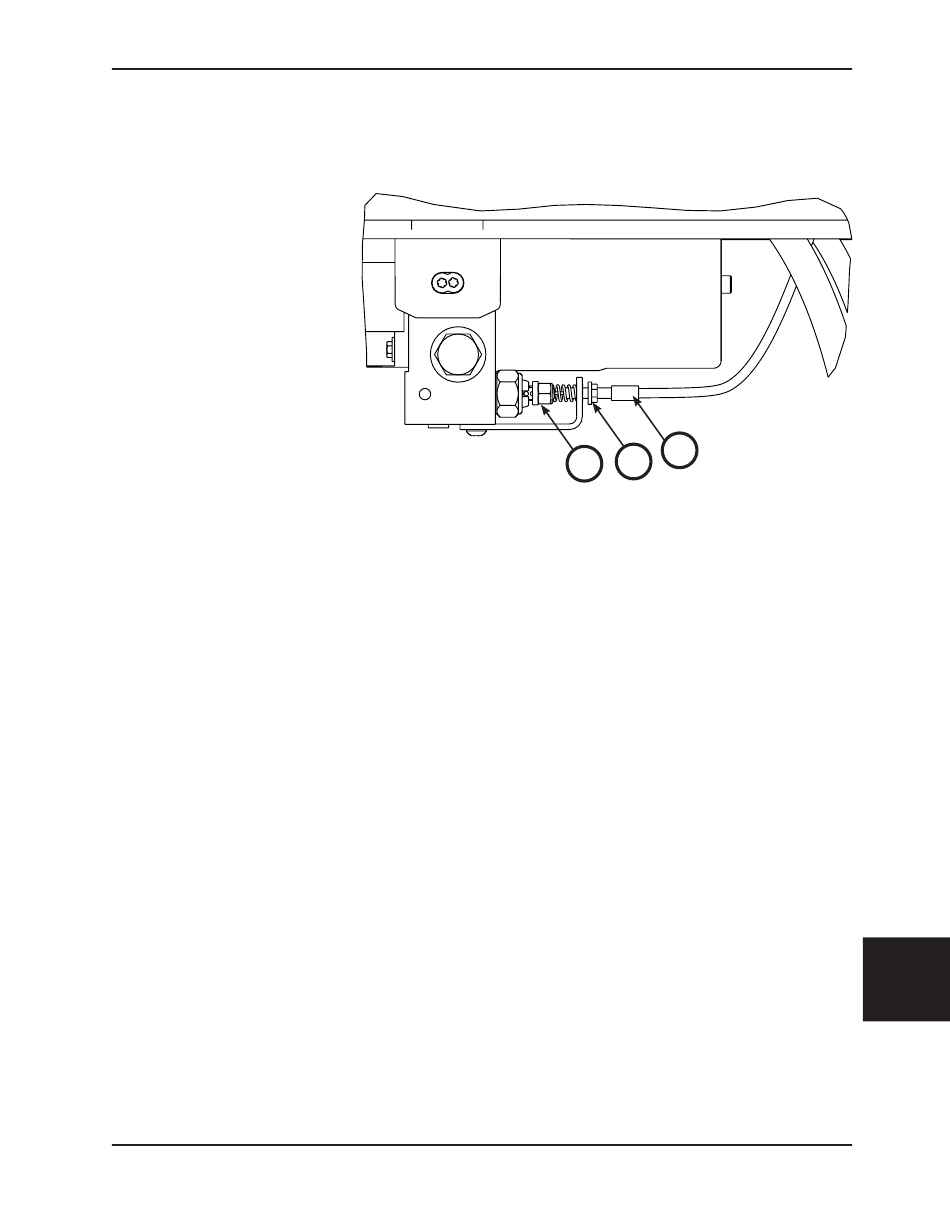

stanie (A) (rys. 101).
3. Za pomocą klucza kombinowanego
10 mm poluzować przeciwnakrętkę
cięgna (B) (rys. 101).
4. Za pomocą klucza kombinowanego
8 mm wyregulować
cięgna zwalniania ręcznego w taki
sposób, aby zaczynało ono dotykać
podwójnego wspornika pociągowego
zwalniania ręcznego (C) (rys. 101).
Uwaga: Podwójny wspornik pociągowy zwalniania ręcznego nie powinien przemieszczać się ciasno względem nakrętek
zaworu ręcznego.
5. Dokręcić przeciwnakrętkę cięgna.
6. Sprawdzić poprawność regulacji, wykonując kroki A–D:
A. Obciążyć poszycie hydrauliczne ciężarem 22,7 kg.
B. Wysokość załadunku musi się mieścić w zakresie od 87,6 cm do 90,2 cm.
C. Obciążyć poszycie hydrauliczne ciężarem 45,4 kg, podnieść nosze na pełną wysokość, pociągnąć uchwyt zwalniania
ręcznego i upewnić się, że nosze nie opadają.
D. Zdjąć ciężar 45,4 kg, podnieść nosze na pełną wysokość, pociągnąć uchwyt zwalniania ręcznego i upewnić się, że nosze
opadają.
Uwaga: Jeśli po wykonaniu kroków A–D nie udało się uzyskać prawidłowego działania, należy powtórzyć kroki 3–6.
7. Przed dopuszczeniem do użytkowania sprawdzić, czy urządzenie działa prawidłowo.
www.stryker.com
napięcie
6506-109-005 REV F
C
B
A
rys. 101
