VÝMĚNA BOČNÍHO HRAZENÍ (XPS)
Potřebné nástroje:
• Hvězdicový šroubovák T25
• Šestihranný klíč 1/4"
• Šestihranný klíč 3/16"
• Plochý šroubovák
• Gumová palička
• Momentový klíč (ft-lb) (nM)
Postup:
1. Zvedněte lůžko a opěrku do zcela vzpřímené polohy.
2. Sundejte polštářové obložení.

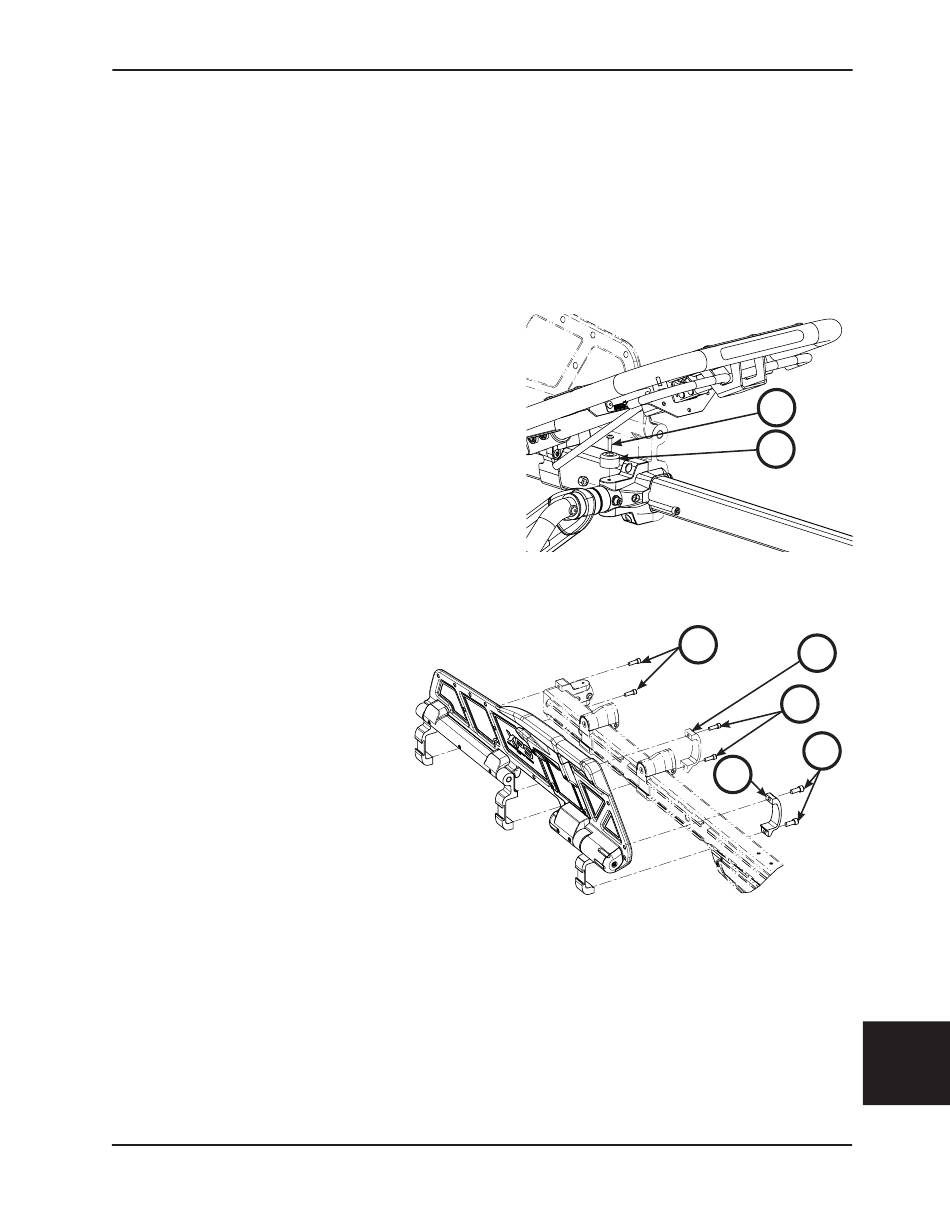

3. Hvězdicovým šroubovákem T25 vyšroubujte šroub s
půlkulatou hlavou (A) a doraz (B) na straně vyměňovaného
hrazení (Obrázek 118). Šrouby i doraz si uložte pro pozdější
montáž.
4. Plochým šroubovákem vysaďte doraz vnějšího profilu.
Poznámka: Při vysazování dorazu si hlavní část profilu
přidržte, aby neupadla. Pozor, lišta u hlavy a prostřední otočná
část budou volné a mohou z hlavního profilu vypadnout.
5. Šestihranným klíčem 1/4" vyšroubujte dva imbusové
šrouby (C) upevňující svorku bočního hrazení (D)
k závěsu v hlavní části u nohou
(Obrázek 119). Při montáži oba šrouby
utáhněte momentem
(29,8 ±4,7 Nm).
Poznámka:Boční hrazení bude volné.
Vyvarujte se manipulace s ním.
6. Šestihranným klíčem 3/16" vyšroubujte
dva imbusové šrouby (E) upevňující svorku
bočního hrazení(F) k hlavní části hrazení
(Obrázek 119).
7. Šestihranným klíčem 3/16" vyšroubujte
dva imbusové šrouby (G) upevňující vrchní
a spodní držák nosítka k hlavnímu profilu
hrazení (Obrázek 119).
8. Při montáži postupujte v opačném sledu
uvedených kroků. Gumovou paličkou
naklepejte zpět dorazy vnějšího profilu.
9. Před uvedením zařízení
zkontrolujte jeho funkčnost.
www.stryker.com
Informace o servisu
22 ±3,3 ft-lb
Boční pohled
do chodu
6506-109-005 REV F
Obrázek 118
Pravý
Obrázek 119
A
B
G
F
E
C
D
Noha
Konec
Návrat na obsah
12-113
