Informacje dotyczące serwisowania
WYMIANA SIŁOWNIKA HYDRAULICZNEGO
Wymagane narzędzia:
• Klucz kombinowany 9/16 cala
• Klucz kombinowany 3/4 cala
• Klucz kombinowany 11/16 cala
• Klucz kombinowany 13/16 cala
• Klucz kombinowany 3/8 cala
• Klucz imbusowy 1/8 cala
• (2) Kozioł do piłowania
Postępowanie:
1. Podnieść nosze całkowicie pionowo.
2. Podeprzeć blat noszy na dwóch kozłach do piłowania
i poruszać ręcznym rezerwowym uchwytem zwalniania,
a następnie ręcznie ścisnąć siłownik, aby zredukować napięcie
śruby łączącej rury poprzecznej podstawy.

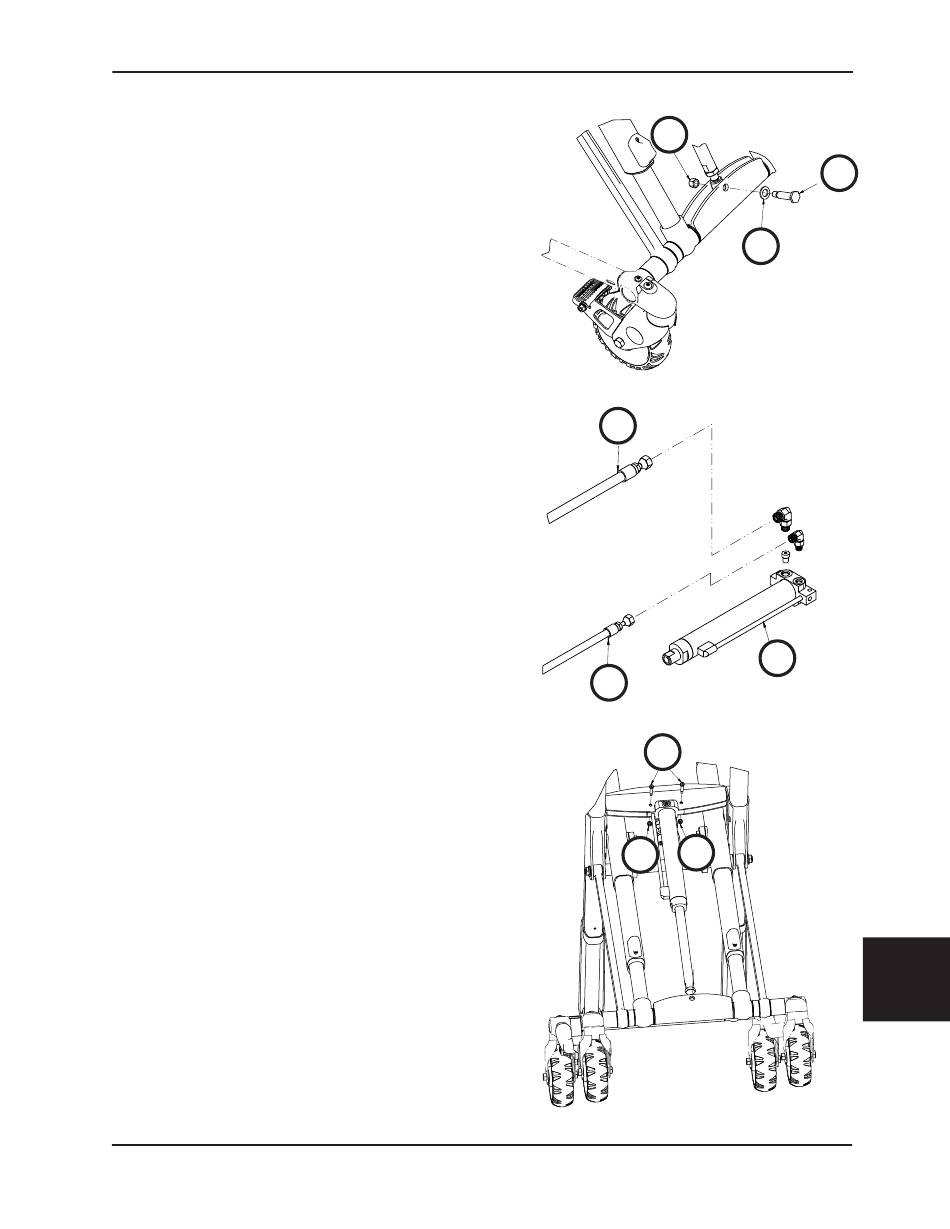

3. Za pomocą kluczy kombinowanych 3/4 cala i 9/16 cala
zdemontować sworzeń mocujący tłoczysko (A), wyjąć
podkładkę (B) i wykręcić nakrętkę sześciokątną z wkładką
polimerową (C) mocującą siłownik hydrauliczny do podstawy
(rys. 111).
4. Poruszać uchwytem zwalniania ręcznego i całkowicie ścisnąć
siłownik hydrauliczny.
5. Za pomocą kluczy kombinowanych 11/16 cala i 13/16 cala
wykręcić obydwa przewody (D) z siłownika hydraulicznego (E)
(rys. 112).
Uwaga: Z przewodów i siłownika zacznie wyciekać olej
hydrauliczny. Rozłożyć ręczniki, w które będzie mógł wsiąknąć olej.
6. Trzymać końce przewodów
zminimalizować ilość utraconego płynu.
7. Za pomocą klucza imbusowego 1/8 cala i klucza kombinowanego
3/8 cala wykręcić dwie śruby ustalające z łbem gniazdowym
(F) i nakrętki sześciokątne z wkładką plastikową (G) mocujące
siłownik hydrauliczny do podstawy (rys. 113).
8. Ponowny montaż przeprowadzić, wykonując kroki w odwrotnej
kolejności.
9. Sprawdzić działanie, kilkakrotnie podnosząc i opuszczając nosze.
W razie potrzeby dolać oleju hydraulicznego. Patrz „Napełnianie
zbiornika zespołu hydraulicznego" na
10. Przed dopuszczeniem do użytkowania sprawdzić, czy
urządzenie działa prawidłowo.
www.stryker.com
pionowo w górze, aby
stronie 11-102.
6506-109-005 REV F
C
B
rys. 111
D
E
D
rys. 112
F
G
G
rys. 113
