VÝMĚNA ZÁVĚSU (XPS)
Potřebné nástroje:
• Šestihranný klíč 3/32"
• Šestihranný klíč 1/4"
• Šestihranný klíč 3/16"
• Momentový klíč (ft-lb) (nM)
Postup:
1. Zvedněte lůžko a opěrku do zcela vzpřímené polohy.
2. Zvedněte boční hrazení do horní, zajištěné polohy.
3. Šestihranným klíčem 3/32" vyšroubujte dva šrouby (A) upevnění krytu závěsu (H) k nosiči (obrázek 73). Sundejte
kryt (Obrázek 120).
4. Šestihranným klíčem 1/4" vyšroubujte dva imbusové šrouby (C) upevňující svorku bočního hrazení (D) k závěsu
v hlavní části u nohou (Obrázek 120). Při montáži oba šrouby utáhněte momentem 22 ±3,3 ft-lb (29,8 ±4,7 Nm).
5. Šestihranným klíčem 3/16" vyšroubujte čtyři šrouby (E) upevňující závěs (F) k nosné části a závěs vysaďte
(Obrázek 120). Při montáži oba šrouby utáhněte momentem 9,5 ±1,5 ft-lb (12,9 ±2,0 Nm).
6. Závěs uchopte a vysuňte směrem k hlavě lůžka.
7. Při montáži postupujte v opačném sledu uvedených kroků.
8. Před uvedením zařízení do chodu zkontrolujte jeho funkčnost.
Česky
Návrat na obsah
12-114
Informace o servisu
A
B
6506-109-005 REV F
E
F
Pravý
boční pohled

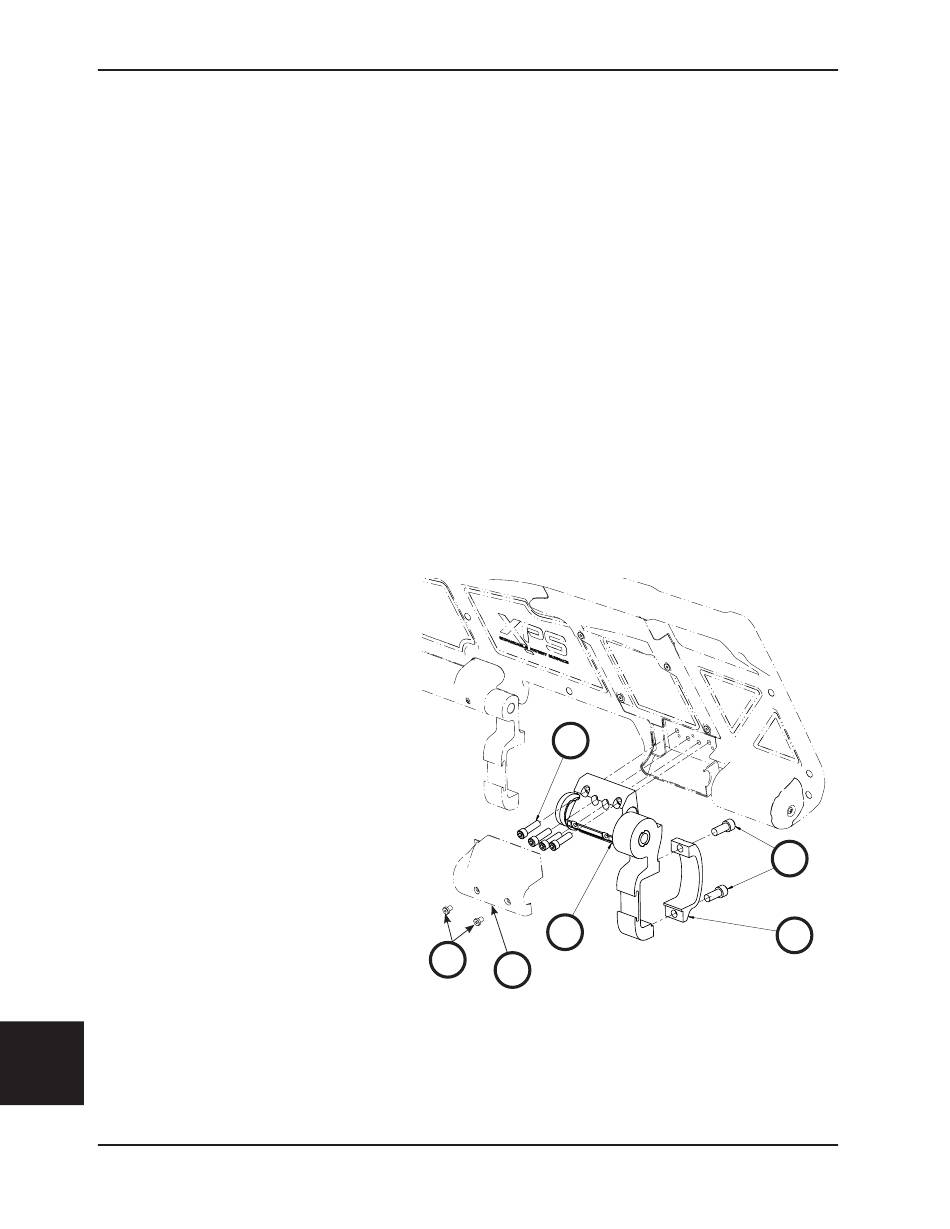

Obrázek 120
C
D
