VÝMĚNA HLAVOVÉ ČÁSTI
Potřebné nástroje:
• Kombinovaný klíč 7/16"
• Šestihranný klíč 3/16"
Postup:
1. Zvedněte lůžko a opěrku zad do zcela vzpřímené
polohy.
2. Pomocí kombinovaného
šestihranného klíče vel. 3/16" vyšroubujte dva
šrouby, které připevňují objímky k mezikusu pro
uchycení lehátka k hlavnímu rámu (jeden na každé

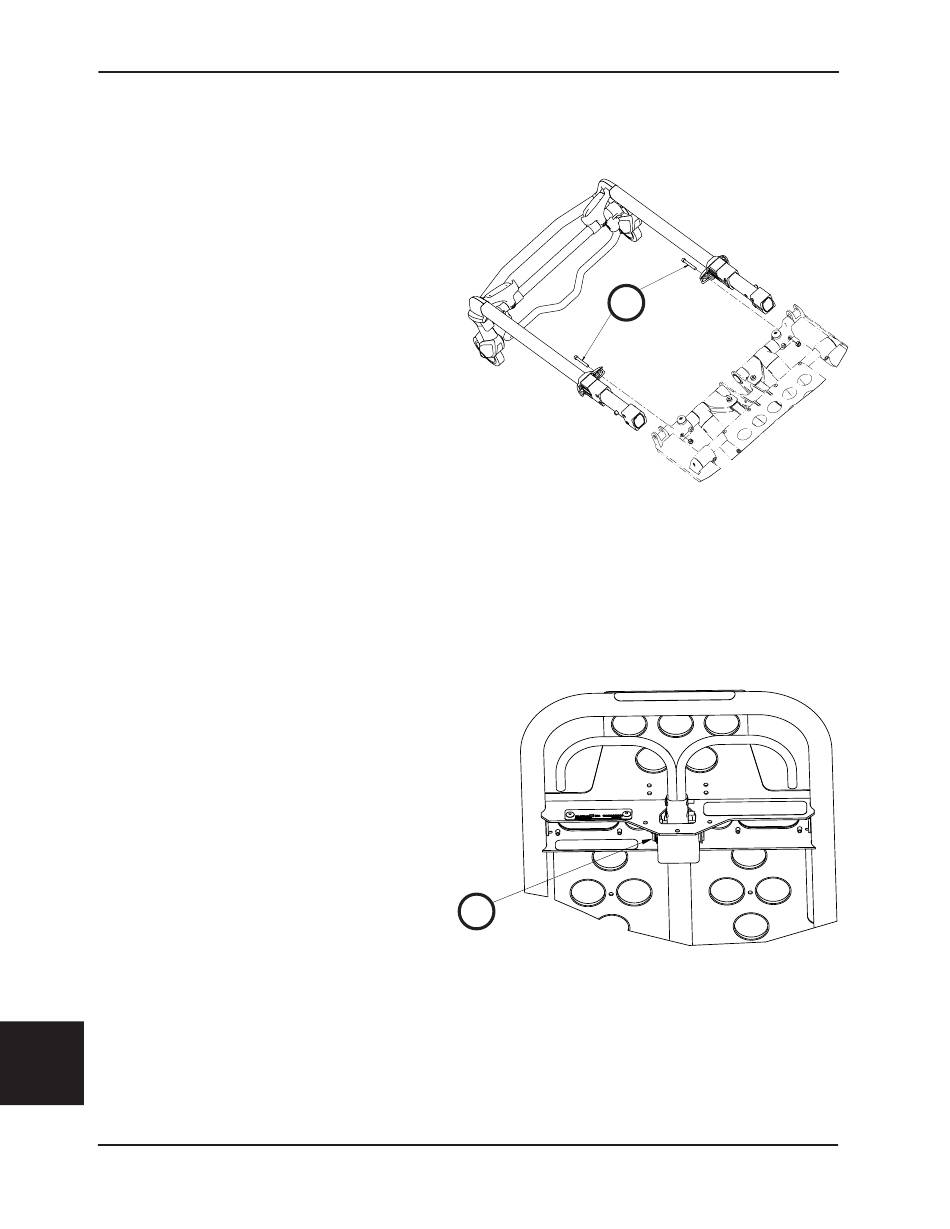

straně) (Obrázek 99).
3. Stiskněte uvolňovací držadla hlavové části a zvolna
vysuňte sestavu hlavové části.
4. Instalace se provádí opačným postupem kroků
demontáže.
5. Před uvedením zařízení do chodu zkontrolujte jeho
funkčnost.
VÝMĚNA PLYNOVÉHO VÁLCE OPĚRKY ZAD
Potřebné nástroje:
• Šestihranný klíč 3/32"
• Plochý šroubovák
Postup:
1. Zvedněte lůžko a opěrku zad do zcela vzpřímené
polohy.
2. Pomocí šestihranného klíče vel. 3/32" povolte
stavěcí šroub (A) upevňující pístní tyč válce k
objímce (Obrázek 100).
3. Plochým šroubovákem odepněte sponu E z čepu
závěsu, který drží spodek válce.
4. Vyšroubujte plynový válec z objímky.
5. Montáž nového válce se provádí opačným postupem.
Viz „Nastavení opěrky zad"
6. Před uvedením zařízení do chodu zkontrolujte jeho
funkčnost.
Česky
Návrat na obsah
12-100
Informace o servisu
klíče vel. 7/16" a
A
na straně 12-99.
6506-109-005 REV F
A
Obrázek 99
Obrázek 100
