VAPAUTUSKAHVAKOKOONPANON VAIHTAMINEN (XPS-VAIHTOEHTO)

Tarvittavat työkalut:
• 3/32 tuuman kuusiokoloavain
• pieni uraruuvimeisseli
Menettely:
1. Nosta paarit ja selkätuki täysin pystyyn asentoon.
2. Kohota sivukaide ylimpään ja lukittuun asentoon.
3. Käytä 3/32 tuuman kuusiokoloavainta. Irrota neljä ruuvia (A), jotka kiinnittävät vapautussuojuksen (B)
valukuoriyksikköön, ja irrota vapautussuojus (Kuva 121).
4. Käytä pientä uraruuviavainta. Vedä vapautuskahvan palautusjousta (C) ylöspäin ja irrota jousi (Kuva 121).
5. Tartu vapautuskahvaan (D) ja käännä sitä saranan varassa ylöspäin jousipuolelle ja irrota se suojuksesta
(Kuva 121).
6. Takaisin asentaminen tapahtuu tekemällä vaiheet käänteisessä järjestyksessä.
7. Varmista yksikön oikea toiminta ennen sen palauttamista käyttöön.
JOUSIKAHVAKOKOONPANON VAIHTAMINEN
(XPS-VAIHTOEHTO)
Tarvittavat työkalut:
• 3/32 tuuman kuusiokoloavain
• pieni uraruuvimeisseli
Menettely:
1. Nosta paarit ja selkätuki täysin pystyyn asentoon.
2. Kohota sivukaide ylimpään ja lukittuun asentoon.
3. Käytä 3/32 tuuman kuusiokoloavainta. Irrota neljä ruuvia (A), jotka kiinnittävät vapautussuojuksen (B)
valukuoriyksikköön, ja irrota vapautussuojus (Kuva 121).
4. Käytä pientä uraruuviavainta. Vedä vapautuskahvan palautusjousta (C) ylöspäin ja irrota jousi (Kuva 121).
5. Takaisin asentaminen tapahtuu tekemällä vaiheet käänteisessä järjestyksessä.
6. Varmista yksikön oikea toiminta ennen sen palauttamista käyttöön.
www.stryker.com
Huoltotiedot
B
A
A
6506-109-005 REV F
D
C
Kuvassa oikea
puoli

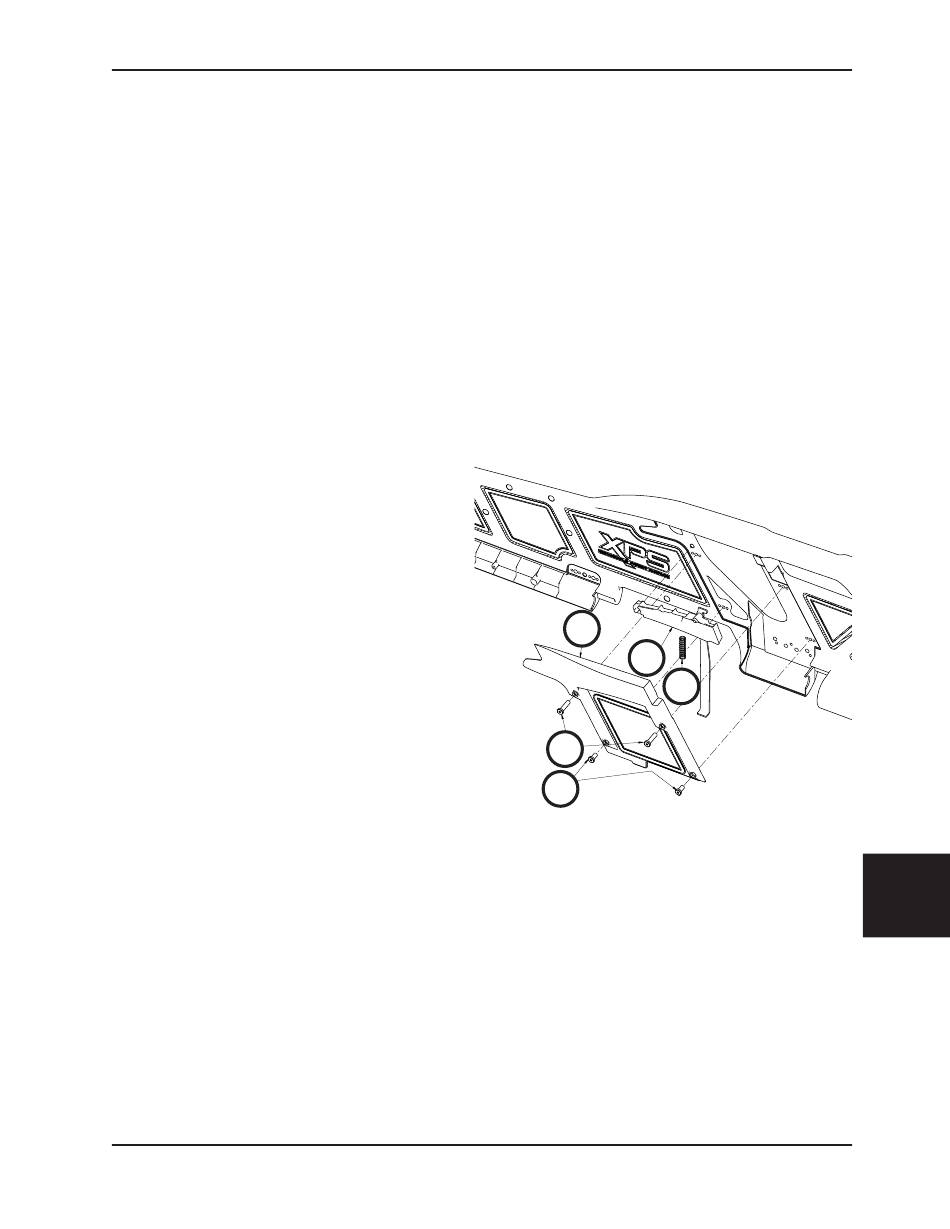

Kuva 121
