NASTAVENÍ OPĚRKY ZAD
Potřebné nástroje:
• Kombinovaný klíč 1/2"
• Šestihranný klíč 5/32"
• Šestihranný klíč 3/32"
• Malý plochý šroubovák
Postup:
1. Pro dobrý přístup si nakloňte opěrku zad do úhlu
73 stupňů.
Poznámka: Před zahájením práce musí být válec
(A) úplně zašroubován do objímky (B) a na pístní
tyči nesmí být vidět žádný závit. Pokud je závit vidět,
šestihranným klíčem 3/32" vyšroubujte stavěcí šroub
(C) uprostřed objímky. Malým plochým šroubovákem
odepněte sponu E a čep (D a E), které drží spodek
válce. Našroubujte tělo válce (A) na doraz do objímky
(B). Vyměňte sponu E a kolík (D a E) a našroubujte
nový šroub (C) se zajištěním pomocí přípravku Loctite

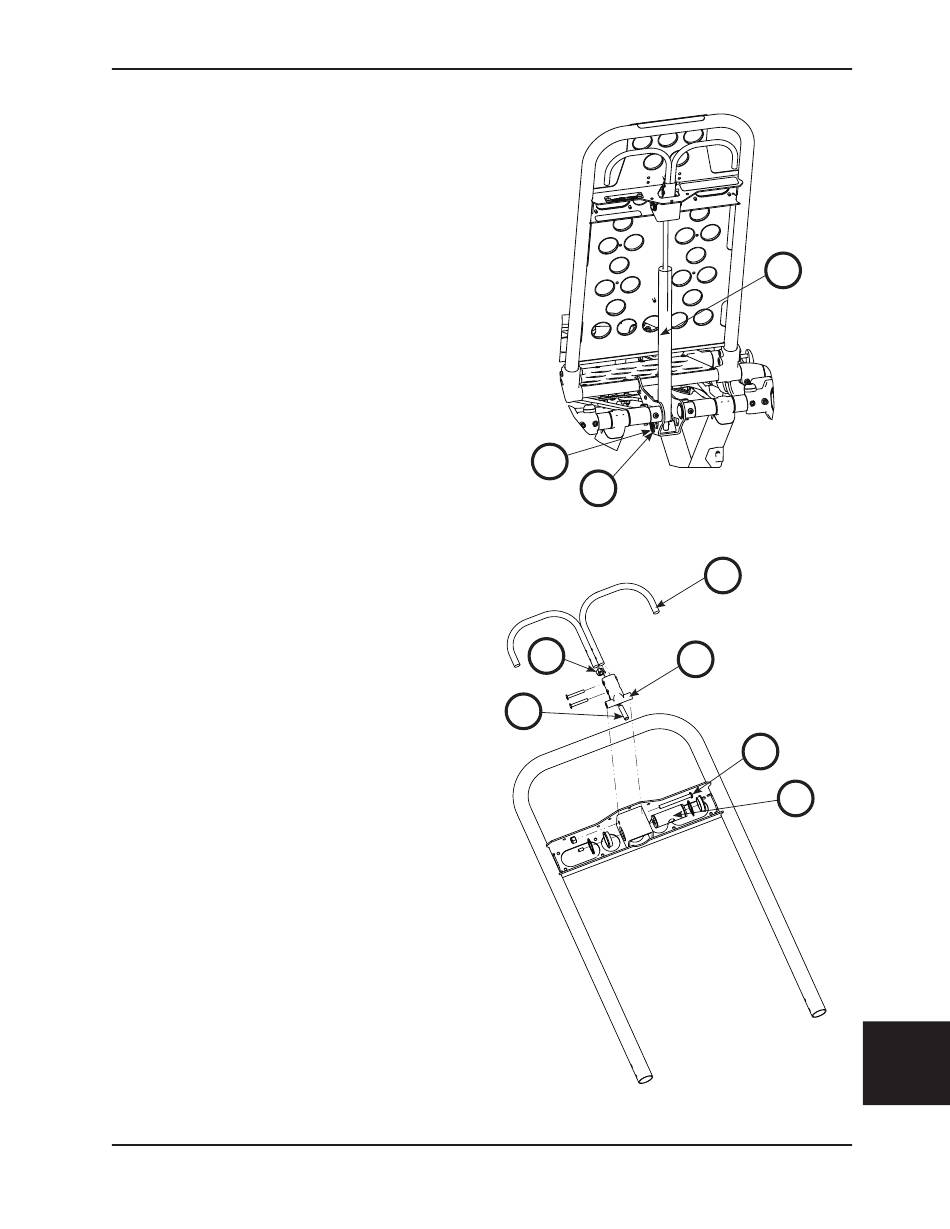

(Obrázek 97 a Obrázek 98).
2. Pomocí kombinovaného klíče vel. 1/2" povolte matici
(F) na závitové části (J); přidržujte přitom stavěcí
šroub (H) (Obrázek 98).
3. Pomocí šestihranného klíče 5/32" otáčejte stavěcím
šroubem (H), dokud mezi uvolňovacím ovladačem
opěrky zad (K) a uvolňovacím tlačítkem válce
nedosáhnete nulové vůle (Obrázek 98).
Poznámka: Ujistěte se, že rozsah nastavení opěrky
zad s ploché do vzpřímené polohy činí alespoň
73 stupňů. Pokud není, otočte stavěcím šroubem
o 1/2 otáčky po směru hodinových ručiček. Postup
opakujte do dosažení 73 stupňů.
4. Skloňte opěrku zad na 5−10 stupňů a uvolněte ovladač.
Zatlačte na konec opěrky zad silou odpovídající zátěži
cca 22,7 kg. Pokud opěrka klesá, otáčejte stavěcím
šroubem proti směru hodinových ručiček. Vytrvejte do
stavu, kdy opěrka přestane po zatlačení klesat.
5. Pomocí kombinovaného klíče 1/2" utáhněte matici (F);
přidržujte přitom stavěcí šroub (Obrázek 98).
6. Před uvedením zařízení do chodu zkontrolujte jeho
funkčnost.
www.stryker.com

Informace o servisu

E
®
F
H
6506-109-005 REV F
D
Obrázek 97
K
J
C
Obrázek 98
Návrat na obsah
A
B
