VÝMĚNA SVORKOVNICE
Potřebné nástroje:
• Hvězdicový šroubovák T20
• Hvězdicový šroubovák T25
Postup:
1. Zvedněte lůžko do nejvyšší polohy.
2. Odpojte a odložte akumulátor.

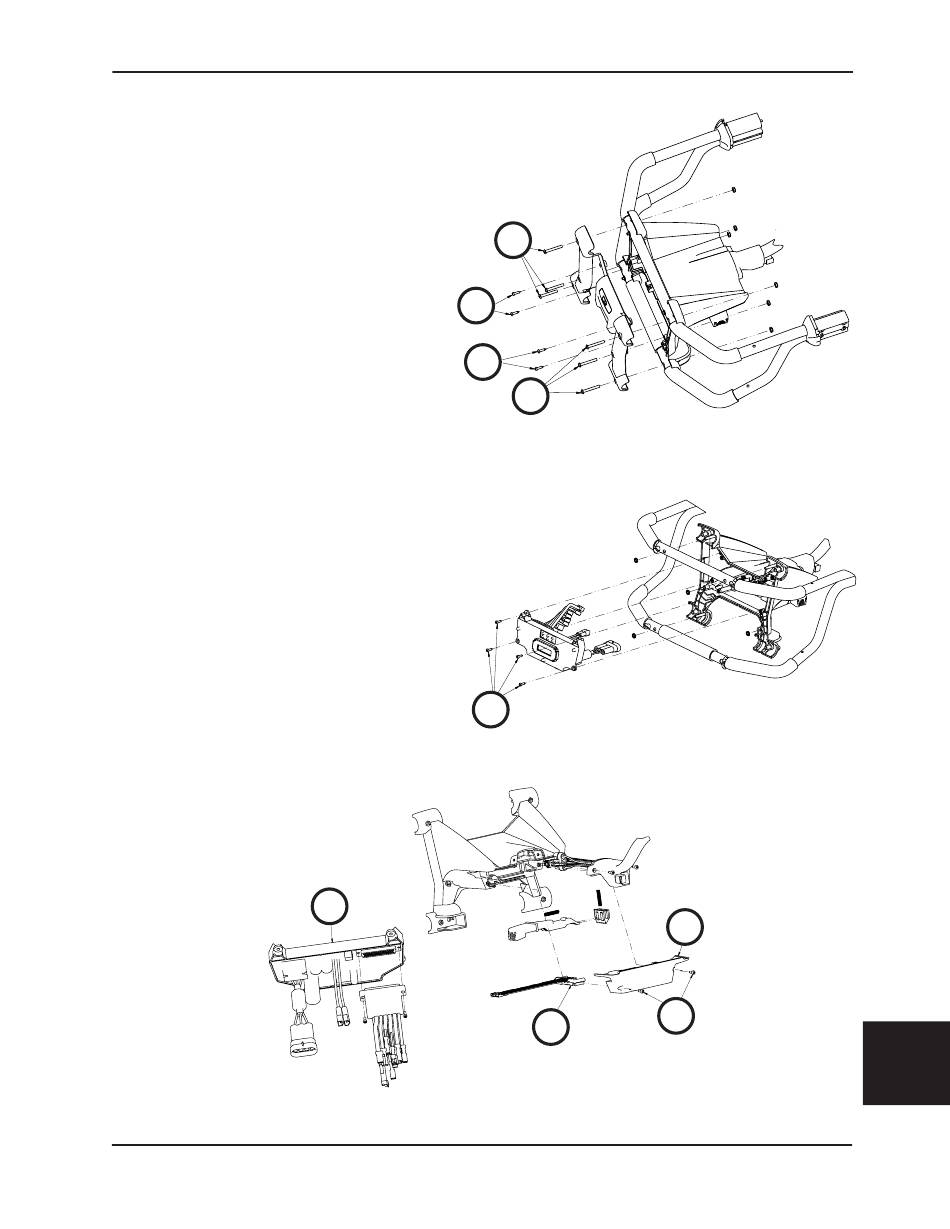

3. Pomocí hvězdicového šroubováku T25 vyšroubujte
z čelní desky šest šroubů s půlkulatou hlavou (A)
(Obrázek 115). Šrouby si uložte, budou znovu
použity.
4. Pomocí hvězdicového šroubováku T20 vyšroubujte
z čelní desky čtyři šrouby (B) a desku sejměte
(Obrázek 115). Všechny šrouby a desku si uložte,
budou znovu použity.
5. Pomocí hvězdicového šroubováku T20 vyšroubujte
čtyři šrouby (C) připevňující elektroniku ke krytu na
straně nohou a vysaďte celou elektronickou sestavu
(Obrázek 116). Všechny součástky si uložte, budou
znovu použity.
6. Odpojte černý a červený
prostřednictvím je připojena sestava kabelu
s konektorem lůžka (D) k řídicí desce (E)
(Obrázek 117).
7. Pomocí hvězdicového šroubováku T20 vyšroubujte
dva šrouby (F) z dolní desky krytu na straně
nohou (G) a vyjměte kryt (Obrázek 117). Všechny
součástky si uložte, budou znovu použity.
8. Svorkovnici odpojte a předejte k likvidaci.
9. Instalace se provádí opačným postupem kroků
demontáže.
10. Několikrát lůžko vyzkoušejte v chodu nahoru a dolů.
11. Před uvedením zařízení do chodu zkontrolujte jeho
funkčnost.
www.stryker.com
Informace o servisu
B
B
vodič, jejichž
C
E
Obrázek 117
6506-109-005 REV F
A
A
Obrázek 115
Obrázek 116
G
F
D
