UDSKIFTNING AF SIDEGÆRDEENHED (XPS)
Nødvendigt værktøj:
• T25 Torx-skruetrækker
• 1/4" unbrakonøgle
• 3/16" unbrakonøgle
• Skruetrækker med kærv
• Dødslagshammer
• Momentnøgle (ft-lb) (nM)
Procedure:
1. Bring båren og ryglænet op i opretstående stilling.
2. Fjern madrassen.

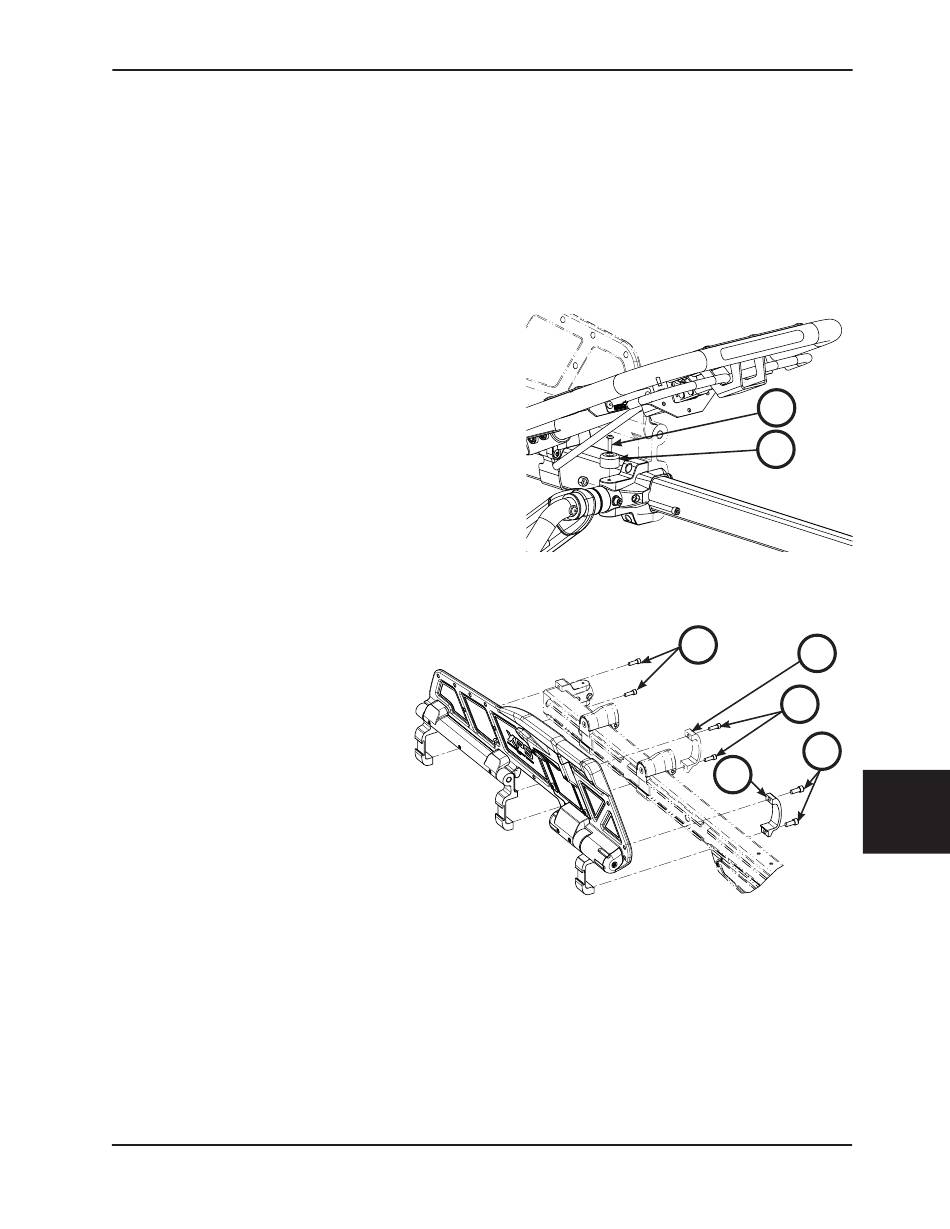

3. Med en T25 Torx-skruetrækker fjernes den rundhovedede
skrue (A) og den sorte kofanger (B) på siden, hvor sidegærdet
skal udskiftes (Figur 118). Gem skrue og kofanger til senere
genmontering.
4. Fjern kofangeren på sidegærdets yderside med en
skruetrækker med kærv.
Bemærk: Hold fast på sidegærdets hovedenhed, så den ikke
falder af, når du fjerner kofangeren på sidegærdets yderside.
Bemærk også, at mellemstykkerne ved hovedgærdet og
det mellemste sidegærde kan være løse og kan falde af
hovedenheden.
5. Med en 1/4" unbrakonøgle
sokkelhovedskruerne
fastgør sidegærdets klemme (D) til
skraldehjulet i fodenden af hovedenheden
(Figur 119). Ved installeringen skal
begge skruer spændes til 22 ± 3.3 ft-lb
(29,8 Nm ± 4,4 Nm).
Bemærk: Sidegærdet er løst, så undgå
at betjene eller trække i det.
6. Brug en 3/16" unbrakonøgle til at fjerne
de to sokkelhovedskruer (E), der fastgør
den midterste sidegærdeklemme (F) til
det yderste sidegærde (Figur 119).
7. Brug en 3/16" unbrakonøgle til at fjerne
de to sokkelhovedskruer (G), der fastgør
top og bund af rammen imellem bunden
og lejet til den yderste sidegærdeenhed
(Figur 119).
8. Udfør trinene i modsat rækkefølge for at genmontere. Genmontor kofangeren på sidegærdets yderside med en
dødslagshammer.
9. Kontrollér, at enheden fungerer korrekt, inden den tages i brug igen.
www.stryker.com
Serviceoplysninger
fjernes
(C), som
side vist
6506-109-005 REV F
Figur 118
Højre
Figur 119
