SOSTITUZIONE DELLA VALVOLA IDRAULICA A O B

Attrezzi necessari:
• Cacciavite Torx T25
• Chiave combinata da 3/4"
• Chiave combinata da 7/8"
• (2) Cavalletto
Procedura:
1. Sollevare la barella in posizione completamente verticale.
2. Utilizzando due cavalletti, sostenere il piano rete e attivare la maniglia di rilascio manuale per eliminare qualsiasi
pressione di olio idraulico.
3. Con un cacciavite Torx T25 rimuovere il pannello sedile dal piano rete per accedere al gruppo idraulico.
4. Scollegare tutti i collegamenti al gruppo cavo principale.
5. Con una chiave combinata da 3/4" rimuovere il dado che fissa il solenoide alla valvola A (A) o alla valvola B (B)
(Figura 108). Conservare il dado per il riassemblaggio.
6. Rimuovere il solenoide dalla valvola. Conservare il solenoide per il riassemblaggio.
7. Con una chiave combinata da 7/8" rimuovere la valvola A o la valvola B dal sottogruppo idraulico.
Nota: si verificherà una fuoriuscita di olio idraulico dalla valvola e dal collettore. Stendere per terra alcune salviette
per raccogliere l ' olio.
8. Ripetere la procedura in ordine inverso per riassemblare.
9. Controllare il funzionamento issando e calando la barella diverse volte. Aggiungere olio idraulico in base alla
necessità. Vedere "Riempimento del serbatoio del gruppo idraulico" a
10. Verificare che l ' unità funzioni correttamente prima di rimetterla in servizio.
www.stryker.com
Informazioni sulla manutenzione
A

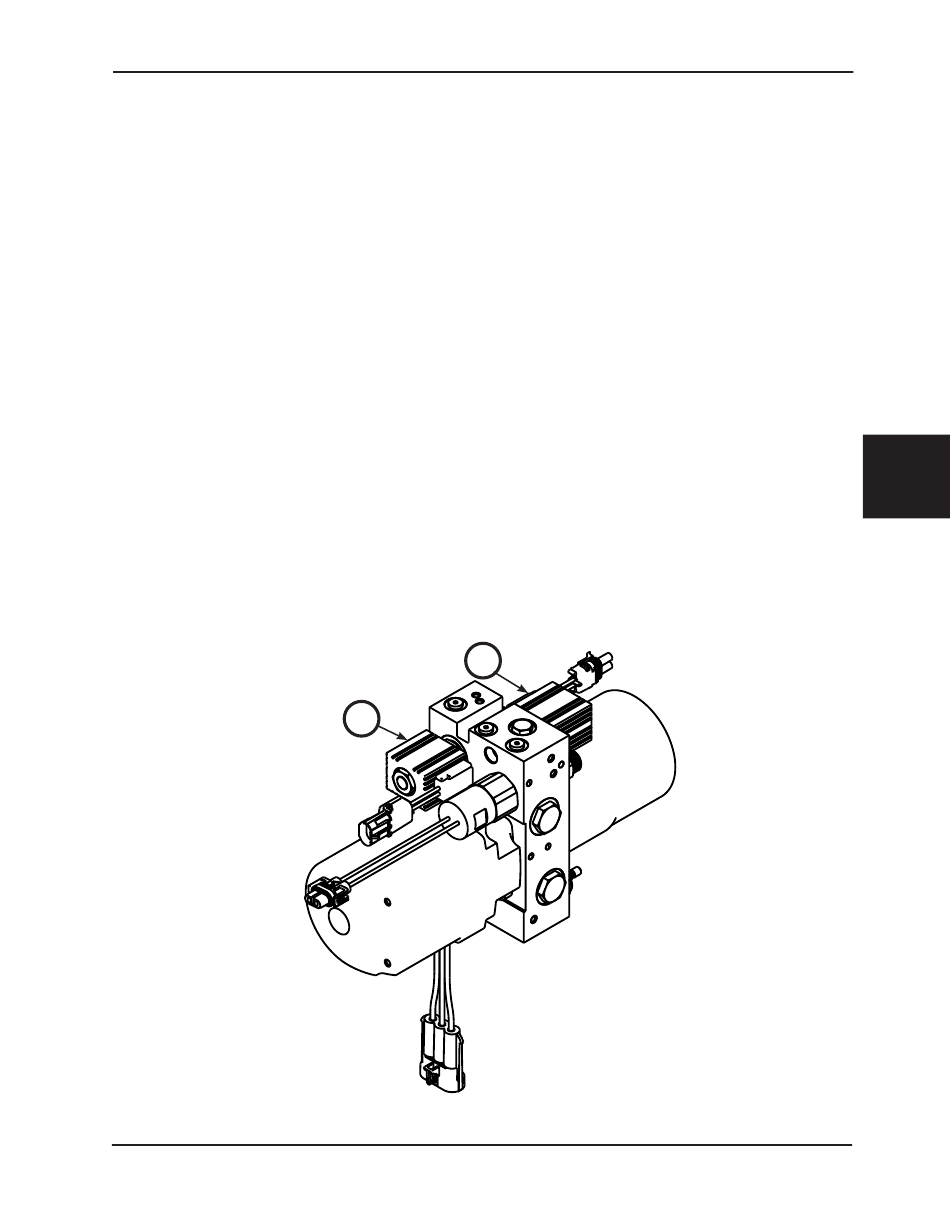

Figura 108
6506-109-005 REV F
pagina 5‑102.
