REMPLACEMENT DE LA VANNE HYDRAULIQUE MANUELLE DE LIBÉRATION
Outils nécessaires :
• Tournevis Torx T27
• Clé mixte de 7/16
• Clé hexagonale de 1/8"
Français
• Clé hexagonale de 7/8"
• (2) chevalets
Procédure :
1. Redresser la civière en position complètement droite.
2. A l'aide des deux chevalets, soutenir le plan de couchage et activer la poignée de libération manuelle pour libérer toute la
pression hydraulique.
3. À l'aide d'un tournevis Torx T27, retirer les deux vis d'assemblage à tête ronde (A) qui fixent le support du câble de libération
manuelle à la partie inférieure du sous-ensemble hydraulique (Figure 109).
4. Utiliser une clé hexagonale de 1/8, placer la clé hexagonale à travers la tige au niveau de la gorge dans le corps de la vanne
pour maintenir la tige de vanne en position.
5. À l'aide d'une clé mixte de 7/16 po, retirer l'écrou hexagonal Nylock (B) de chacune des tiges de vanne (Figure 109).
6. À l'aide d'une clé mixte de 7/8 po, retirer la vanne (C ou D) à remplacer (Figure 110).
7. Procéder dans l'ordre inverse pour la réinstallation.
8. Vérifier le fonctionnement de la civière en la levant et en l'abaissant plusieurs fois. Si nécessaire, rajouter du liquide hydraulique.
Cf. « Remplissage du réservoir de liquide hydraulique » à la
9. Vérifier que le système fonctionne correctement avant de le remettre en service.
Retour à la table des matières
2-108
Informations d'entretien
B
A

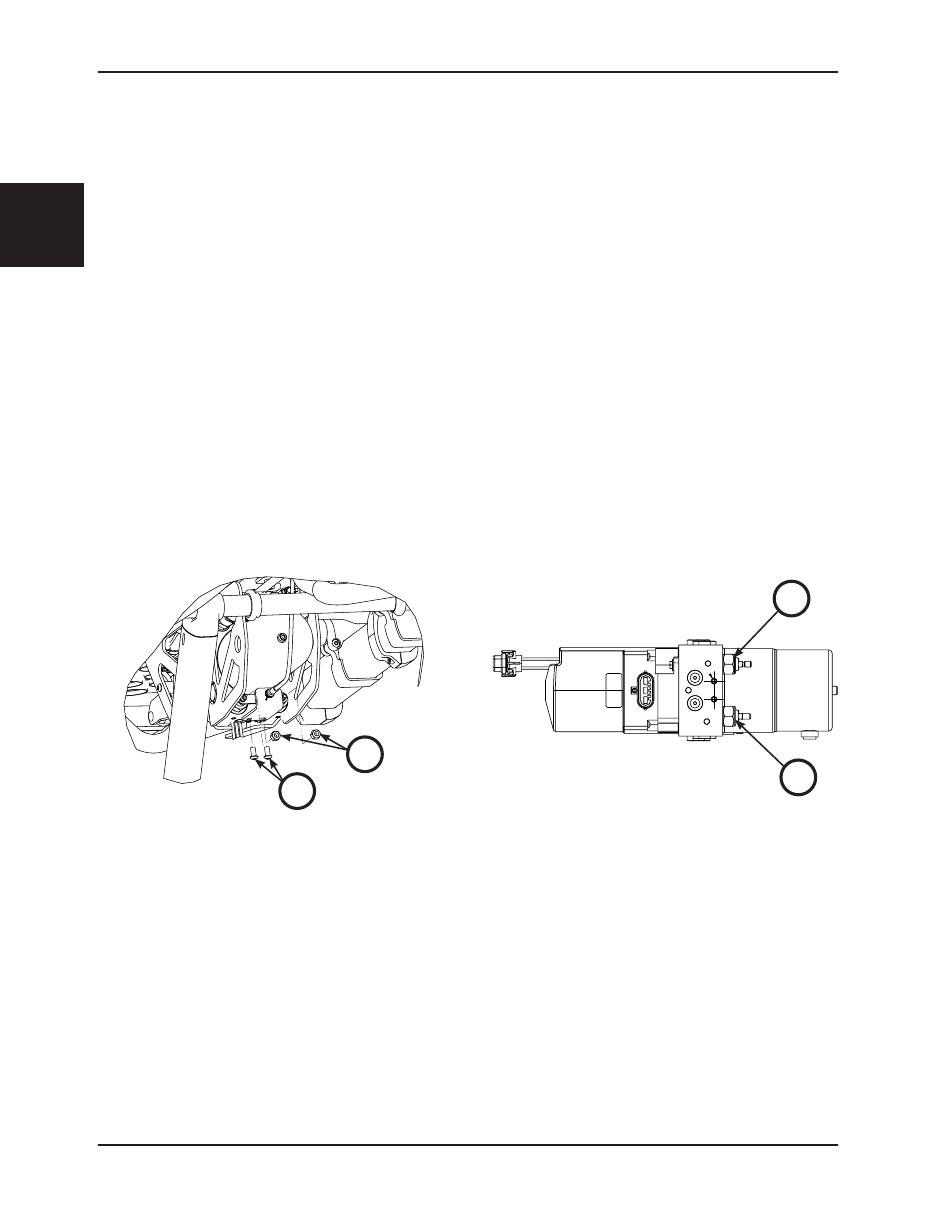

Figure 109
6506-109-005 REV F
page 2-102.
Figure 110
C
D
