HYDRAULISCHE HANDMATIGE VRIJGAVEKLEP VERVANGEN

Benodigd gereedschap:
• T27 Torx-schroevendraaier
• 7/16-inch combinatietang
• 1/8-inch inbussleutel
• 7/8-inch zeskantsleutel
• (2) Zaagbank
Procedure:
1. Breng de brancard volledig omhoog.
2. Ondersteun het bed met twee zaagbanken en bedien de handmatige vrijgavehendel om eventueel aanwezige
hydraulische druk af te laten.
Nederlands

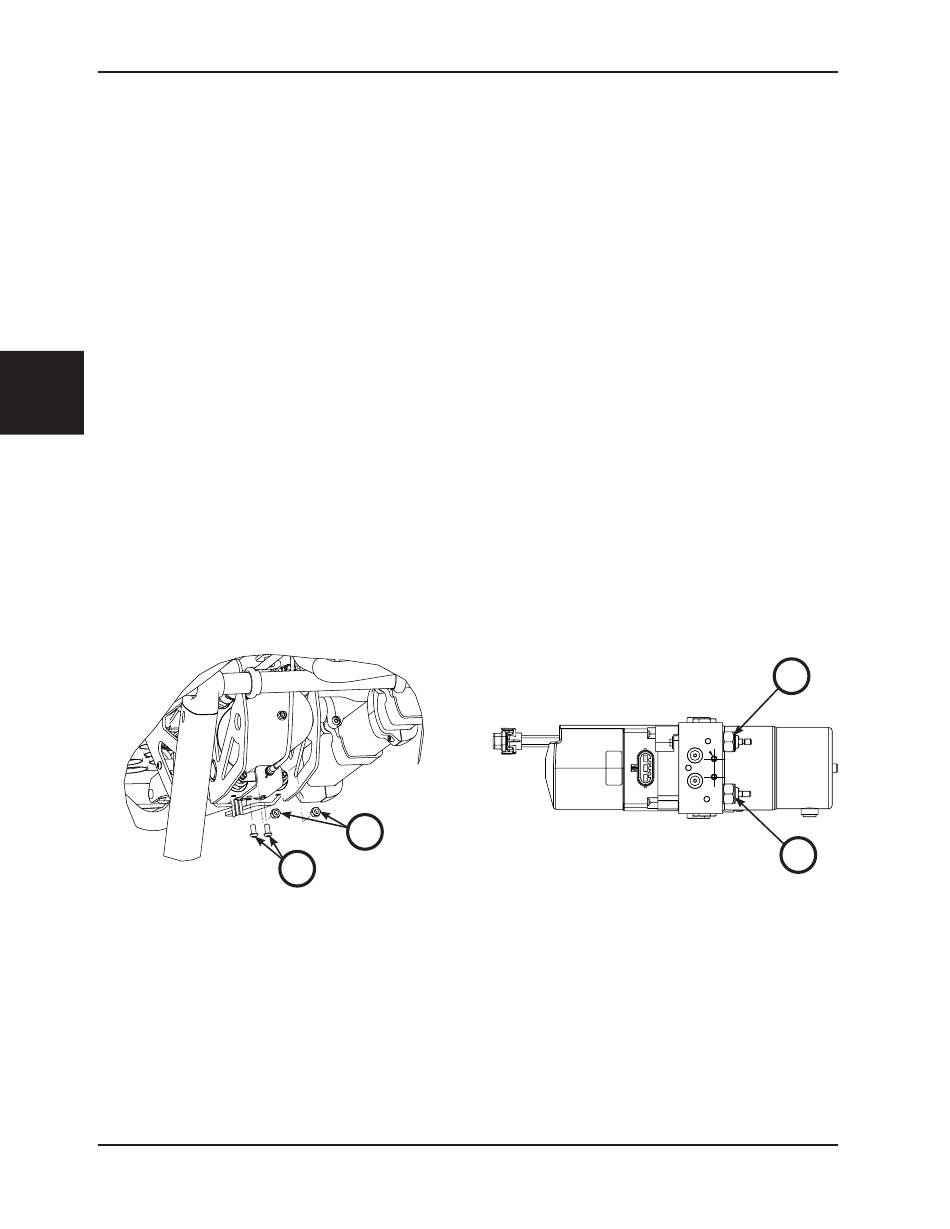

3. Verwijder met een T27 Torx-schroevendraaier de twee bolkopbouten (A) waarmee de steun van de handmatige
vrijgavekabel aan de onderzijde van de hydraulische subeenheid is bevestigd (Afbeelding 109).
4. Steek een 1/8 inch inbussleutel door de steel bij de sleuf in het kleppenhuis om de klepsteel in positie te houden.
5. Verwijder met een 7/16-inch combinatiesleutel de Nylock zeskantmoer (B) van elk van de klepstelen (Afbeelding 109).
6. Verwijder met een 7/8-inch combinatiesleutel de klep (C of D) die moet worden vervangen (Afbeelding 110).
7. Volg de stappen in omgekeerde volgorde om weer te installeren.
8. Controleer op een juiste werking door de brancard enkele malen omhoog en omlaag te bewegen. Vul indien nodig
hydraulische olie bij. Zie "Het hydraulische reservoir bijvullen" op
9. Controleer of de eenheid naar behoren werkt alvorens deze weer in gebruik te nemen.
Terug naar de inhoudsopgave
4-108
Onderhoudsinformatie
B
A
Afbeelding 109
pagina 4-102.
6506-109-005 REV F
Afbeelding 110
www.stryker.com
C
D
