Installazione del gancio di sicurezza nel veicolo

Nota: le seguenti istruzioni per l ' installazione si riferiscono a barelle da NON utilizzarsi con il sistema Power‑LOAD. Per
le barelle modello 6506 con l ' opzione Power‑LOAD, consultare il Manuale d ' uso e manutenzione Power‑LOAD per le
istruzioni per l ' installazione.

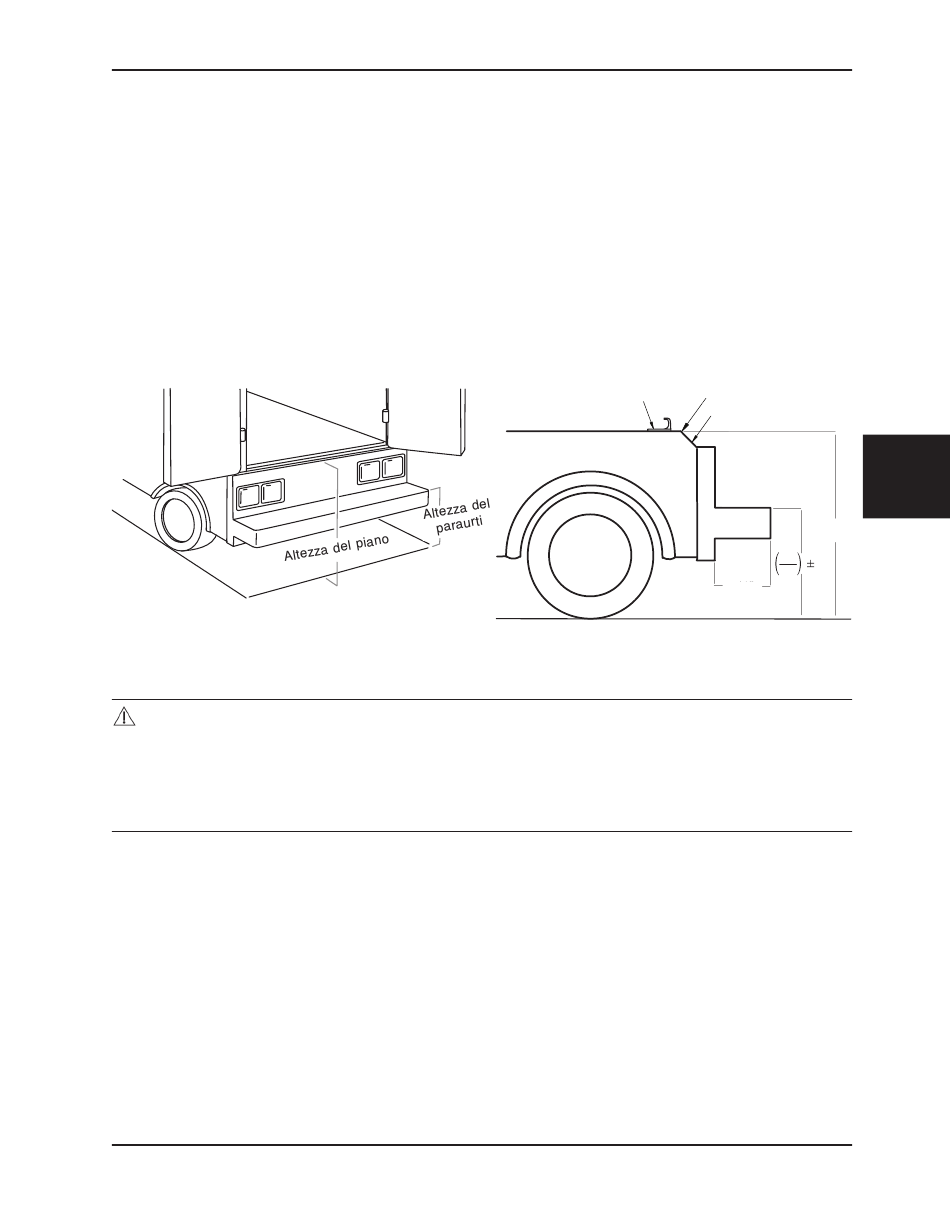

CONFIGURAZIONE DEL VEICOLO

Secondo la norma federale statunitense KKK‑A‑1822, l ' altezza del paraurti del veicolo deve essere equidistante
dal pavimento del veicolo e da terra, mentre la distanza fra questi ultimi definisce l ' altezza del piano del veicolo. Il paraurti
deve avere una profondità minima di 13 cm e massima di 25 cm. Se la profondità del paraurti supera i 18 cm, il paraurti
deve potere essere retratto. L ' installazione del gancio di sicurezza in qualsiasi veicolo conforme a questa norma federale
statunitense crea spazio sufficiente per consentire al carrello della barella di abbassarsi fino alla completa estensione.
La barella è compatibile con piani di tutte le altezze (vedere le specifiche relative all ' altezza di caricamento massima),
purché il veicolo soddisfi i requisiti indicati nella norma federale statunitense KKK‑A‑1822.
Figura 14
ATTENZIONE
• Prima dell ' uso, impostare l ' altezza di caricamento della barella in base all ' altezza del fermo.
• Il gancio di sicurezza deve essere installato da un meccanico abilitato pratico di allestimento di autoambulanze.
Prima di installare il gancio di sicurezza, rivolgersi al produttore del veicolo e accertarsi che tale installazione non
danneggi né ostacoli l ' impianto dei freni, dell ' ossigeno o del carburante, il serbatoio del carburante o il cablaggio
elettrico del veicolo.

ARTICOLI NECESSARI PER L'INSTALLAZIONE DEL GANCIO DI SICUREZZA (NON FORNITI)

(2) Viti a testa cava esagonale da almeno 1/4"‑20, categoria 5*, per il gancio di sicurezza lungo o quello corto.
(2) Viti a testa cava esagonale piatta da almeno 1/4"‑20, categoria 5*, per il gancio a "J".
(2) Rondelle piatte
(2) Rondelle di bloccaggio
(2) Dadi da 1/4 di pollice‑20
* La lunghezza delle viti a testa cava esagonale dipende dallo spessore del pavimento del veicolo. Utilizzare viti di
lunghezza sufficiente a penetrare nel pavimento della cabina paziente, in una rondella e in un dado, di almeno due filetti
completi.
www.stryker.com
Gancio di sicurezza
Safety Hook
6506-109-005 REV F
±
Sill Edge
Margine della soglia
Soglia
Sill
Altezza del piano (DH)
Altezza del paraurti
Profondità
DH
DH
del
2
paraurti
25 cm
(10")
max
Figura 15
