EINSTELLEN DER TRAGENLADEHÖHE UND STOSSFUNKTION
Der Tragensteuermechanismus arbeitet mit Höhensensoren zur Festlegung des Ladehöhenanschlags der Trage. Diese
Höhensensoren sind auf die Höhe der Laderollen für die Bodenhöhe eines spezifischen Krankenwagens ausgerichtet.
Die Tragenladehöhe kann von 66 cm auf 91 cm eingestellt werden, gemessen ab dem Boden bis zur Unterseite der Laderolle.
Vor Inbetriebnahme der Trage die Tragenladehöhe festlegen. Die Tragenladehöhe kann jederzeit verändert werden, doch sie
muss bestimmt und festgelegt werden, bevor die Trage in Betrieb genommen wird.
Einstellen der Tragenladehöhe:
1. Das Sensorgehäuse an der rechten Patientenseite der Trage wie in Abbildung 5
dargestellt lokalisieren.
Deutsch
2. Mit einem T27 Torx-Schlüssel die Abdeckung des Sensorgehäuses durch Lösen
der beiden (2) Schrauben (eine an jedem Ende) abnehmen, wie in Abbildung 6
dargestellt.
3. Den linken Höhensensor nur wie in Abbildung 7 dargestellt justieren.
a. Den Sensor nach links bewegen, um die eingestellte Ladehöhe zu erhöhen,
oder nach rechts bewegen, um die eingestellte Ladehöhe zu verringern.
b. Den Knopf Einziehen (–) drücken, um die Trage in die niedrigste Position zu
fahren; anschließend den Knopf Ausziehen (+) drücken, um die Trage in die
höchste eingestellte Ladehöhe zu fahren.
c. Die Tragenhöhe von der Unterseite der Laderollen bis zum
Boden messen.
Hinweis: Weitere 1,3 cm zur gemessenen Bodenhöhe hinzugeben,
um Höhenabweichungen durch Patienten und sonstige Geräte
auf der Trage auszugleichen.
d. Die Schritte 3a und 3b wiederholen, bis die gewünschte Tragenladehöhe
erreicht wurde.
4. Nach Einstellung der korrekten Höhe der Laderollen sicherstellen, dass alle
Höhensensorkabel gesichert sind und flach im Gehäuse zwischen den Sensoren
liegen, wie in Abbildung 8 dargestellt.
5. Mit einem T27 Torx-Schlüssel die Abdeckung des Sensorgehäuses durch
Wiedereinsetzen der beiden in Schritt 2 entfernten Schrauben wieder anbringen.
6. Nach Abschluss der Justierung der Sensorhöhe überprüfen, ob die Trage
ordnungsgemäß in den Sicherheitshaken einklinkt.
VORSICHT
Die Trage kann auf jede Tragenladehöhe eingestellt werden. Vor Inbetriebnahme der
Trage die erforderliche Tragenladehöhe einstellen.
Zurück zum Inhaltsverzeichnis
3-22
Einsatzvorbereitung
6506-109-005 REV F

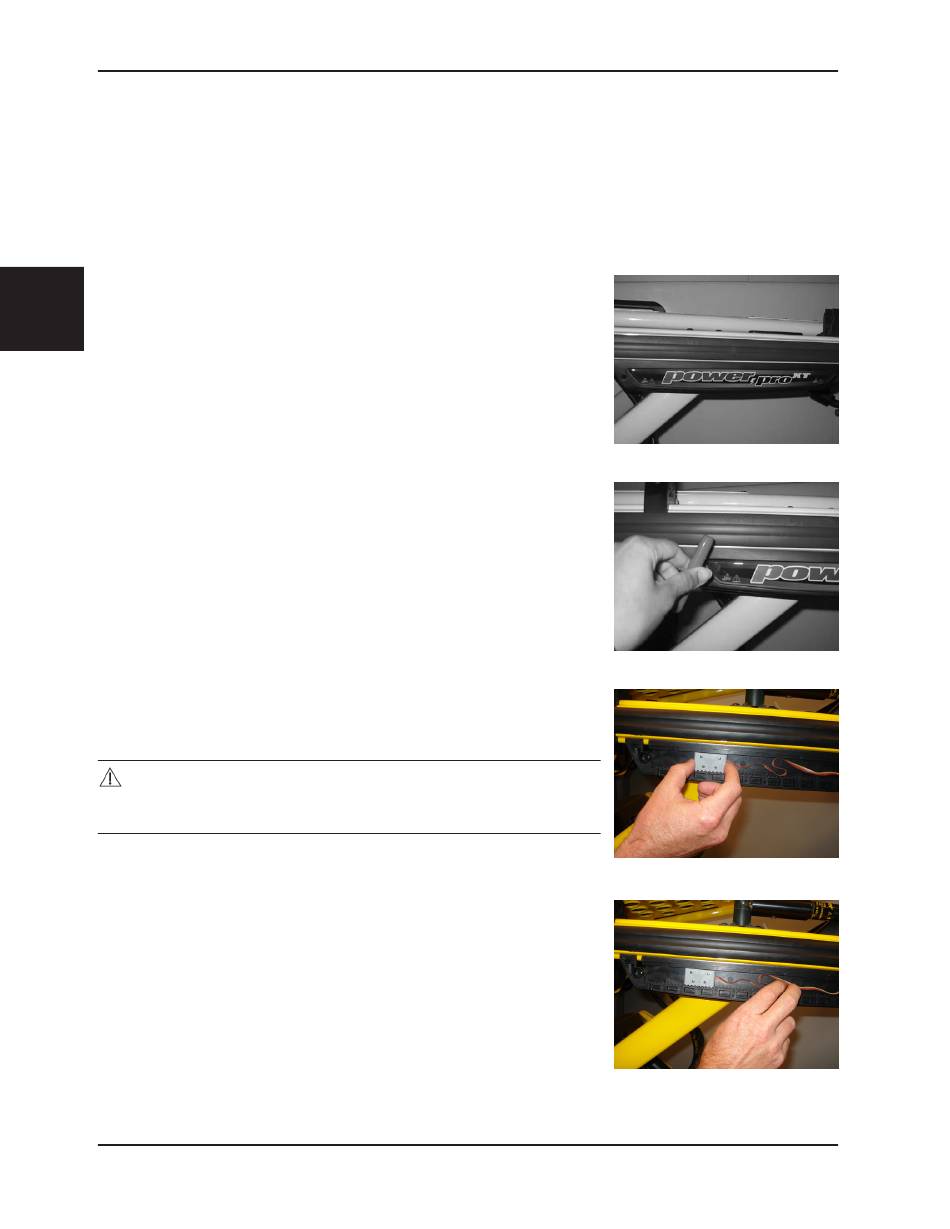

Abbildung 5
