SYSTÈME HYDRAULIQUE
Vanne raccord A
Connecteur de l'interrupteur
de pression
Connecteur moteur
SCHÉMA DE CÂBLAGE DU SYSTÈME HYDRAULIQUE
Composant
Interrupteur
de pression
Electrovanne A
Électro-aimant
Electrovanne B
Électro-aimant
Moteur
www.stryker.com
Guide de dépannage
Vanne raccord B
Collecteur
hydraulique
Interrupteur de pression

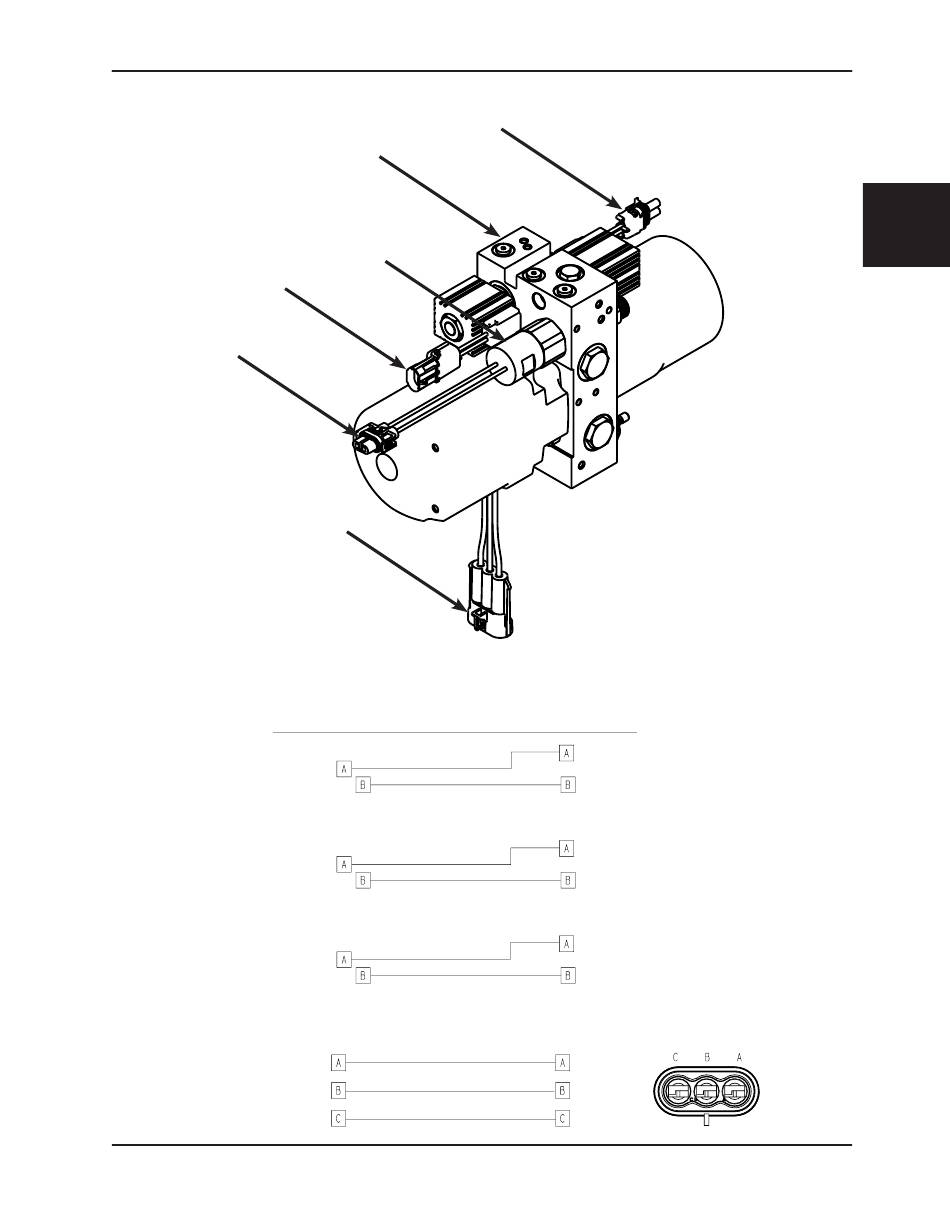

Figure 94
Connexion
Bleu
Noir
Vert
6506-109-005 REV F
Connexion Composant
Interrupteur
de pression
Connecteur
Electrovanne A
Connecteur
Electrovanne B
Connecteur
Moteur
Connecteur
Retour à la table des matières
