HYDRAULISCHE CILINDER VERVANGEN

Benodigd gereedschap:
• Combinatietang van 9/16 inch
• 3/4 inch combinatiesleutel
• 11/16-inch combinatietang
• 13/16-inch combinatietang
• 3/8 inch combinatiesleutel
• 1/8 inch inbussleutel
• (2) Zaagbank
Procedure:
1. Breng de brancard volledig omhoog.
2. Ondersteun het bed met twee zaagbanken en bedien de
handmatige vrijgavehendel. Druk de cilinder handmatig in
om de spanning van de verbindingsbout van de dwarsbuis
van het onderstel af te halen.

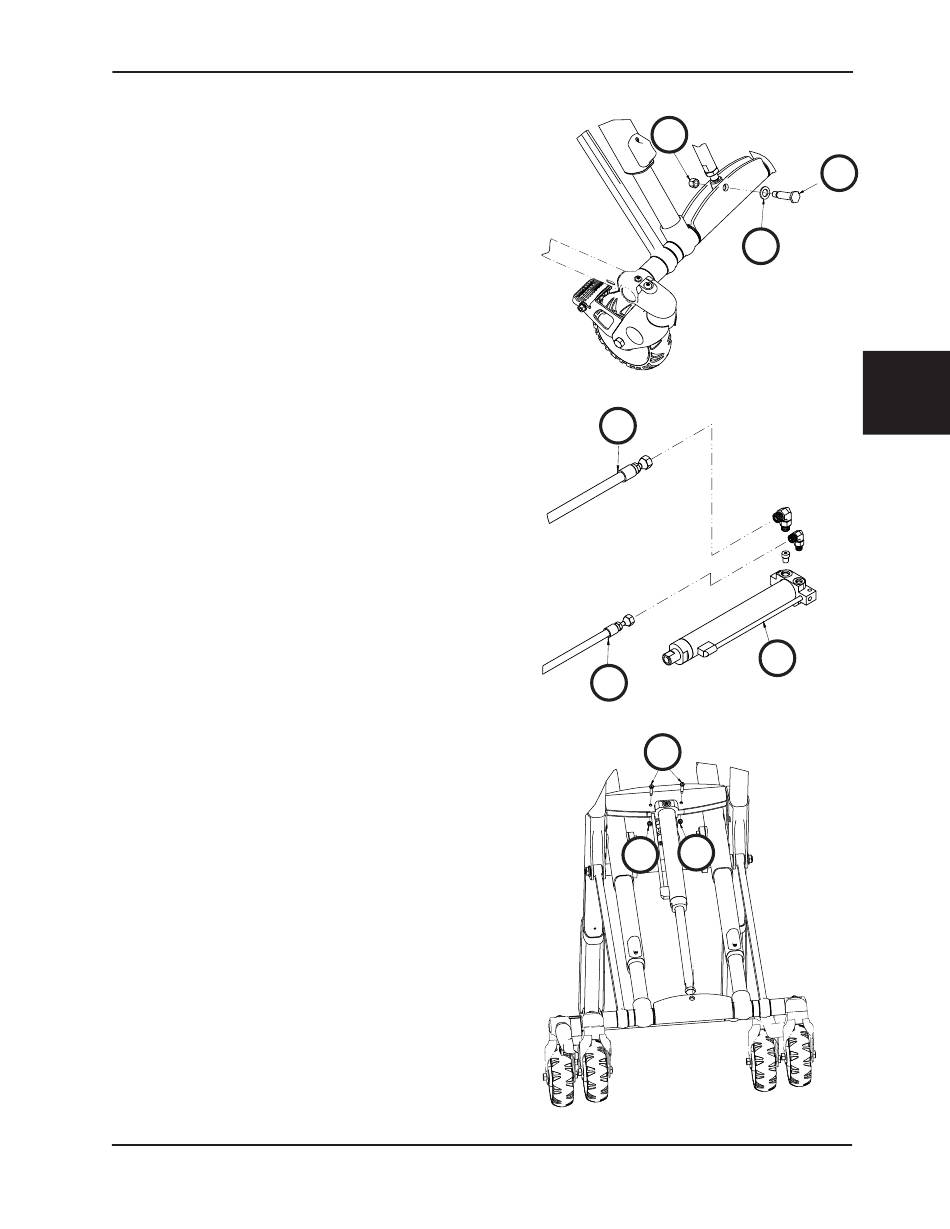

3. Verwijder met een 3/4-inch en 9/16-inch combinatiesleutel
de stangbevestigingspen (A), de ring (B) en de Nylock-
zeskantmoer (C) waarmee de hydraulische cilinder aan
het onderstel is bevestigd (Afbeelding 111).
4. Bedien de handmatige vrijgavehendel en druk de
hydraulische cilinder volledig in.
5. Verwijder met een 11/16-inch en 13/16-inch combinatie-
sleutel beide slangen (D) van de hydraulische cilinder (E)
(Afbeelding 112).
Opmerking: Er zal hydraulische olie uit de slangen en de
cilinder lekken. Plaats doeken om de olie op te vangen.
6. Houd de slanguiteinden omhoog en rechtop om het
vloeistofverlies te beperken.
7. Verwijder met een 1/8-inch inbussleutel en een 3/8-inch
combinatiesleutel de twee inbusstelbouten (F) en Fiberlock-
zeskantmoeren (G) waarmee de hydraulische cilinder aan
het onderstel is bevestigd (Afbeelding 113).
8. Volg de stappen in omgekeerde volgorde om weer te
installeren.
9. Controleer op een juiste werking door de brancard enkele
malen omhoog en omlaag te bewegen. Vul indien nodig
hydraulische olie bij. Zie "Het hydraulische reservoir
bijvullen" op pagina 4-102.
10. Controleer of de eenheid naar behoren werkt alvorens
deze weer in gebruik te nemen.
www.stryker.com
Onderhoudsinformatie
6506-109-005 REV F
C
B
Afbeelding 111
D
E
D
Afbeelding 112
F
G
G
Afbeelding 113
