SUSTITUCIÓN DEL CILINDRO HIDRÁULICO
Herramientas necesarias:
•
Llave combinada de 9/16"
•
Llave combinada de 3/4"
•
Llave combinada de 11/16"
•
Llave combinada de 13/16"
•
Llave combinada de 3/8"
•
Llave hexagonal de 1/8"
•
(2) caballetes de serrar
Procedimiento:
1.
Levante la camilla en posición vertical.
2.
Con los dos caballetes de serrar, soporte la estructura de la
camilla y active la manija de desbloqueo manual y comprima
de modo manual el pistón para eliminar la tensión en el perno
conector del tubo transversal de la base.
3.
Con una llave combinada de 3/4" y una de 9/16", extraiga el
pasador de la biela (A), la arandela (B) y la tuerca hexagonal

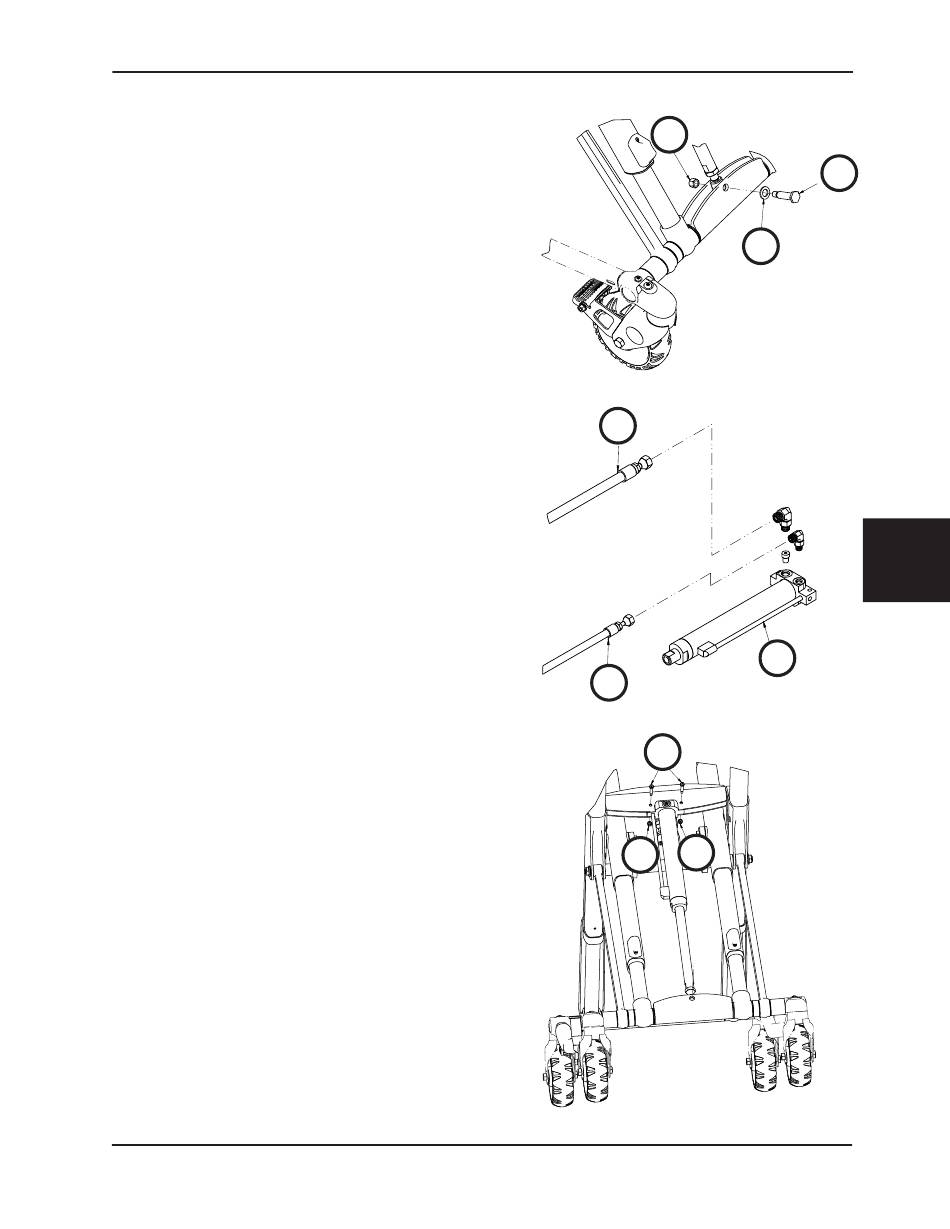

Nylock (C) que fijan el cilindro hidráulico a la base (Figura 111).
4.
Active la manija de desbloqueo manual y comprima totalmente
el cilindro hidráulico.
5.
Con una llave Allen de 11/16" y una de 13/16",extraiga los dos
manguitos (D) del cilindro hidráulico (E) (Figura 112).
Nota: El aceite hidráulico goteará de la válvula y el recolector.
Coloque debajo unas toallas para que absorban el aceite.
6.
Mantenga los extremos de los manguitos levantados y en
vertical para minimizar la pérdida de fluido.
7.
Con una llave hexagonal de 1/8" y una llave combinada de 3/8",
extraiga los dos tornillos de fijación de cabeza hueca (F) y las
tuercas hexagonales Fiberlock (G) que fijan el cilindro hidráulico
a la base (Figura 113).
8.
Para volver a instalar repita los pasos anteriores en orden
inverso.
9.
Compruebe el funcionamiento subiendo y bajando la camilla
varias veces. Si es necesario, añada aceite hidráulico. Consulte
"Llenado del depósito del conjunto hidráulico" en la
10. Compruebe que la unidad funciona correctamente antes de
volver a ponerla en servicio.
