Ajoneuvon turvakoukun asentaminen

Huomautus: Nämä asennusohjeet on tarkoitettu paareille, joita EI käytetä Power-LOAD-järjestelmän kanssa. Power-
LOAD-järjestelmällä varustettu paarimalli 6506: katso asennusta koskevat ohjeet Power-LOAD-järjestelmän käyttö- tai
huolto-/kunnossapito-oppaasta.

AJONEUVON RAKENNE

Yhdysvaltain liittovaltion määräysten mukaan (viite KKK-A-1822) ajoneuvon puskurin asennuskorkeuden on oltava sama
5 cm kuin ajoneuvon lattian ja maan tason välinen etäisyys, joka määritellään ajoneuvon lavan korkeudeksi. Puskurin
±
askelman vähimmäissyvyyden tulee olla 13 cm ja enimmäissyvyyden 25 cm. Jos puskurin syvyys on suurempi kuin 18 cm,
puskurin tulee olla taittuva. Turvakoukun asentaminen mihin tahansa ajoneuvoon, joka on tämän liittovaltion määräyksen
mukainen, takaa ambulanssipaarien alaosalle riittävän tilan laskeutua täysin ojennettuun asentoonsa. Ambulanssipaarit
ovat yhteensopivia kaikkien ajoneuvokorkeuksien kanssa (ks. enimmäislastauskorkeuden tietoja) edellyttäen, että
ajoneuvo täyttää KKK-A-1822-määräyksessä esitetyt vaatimukset.

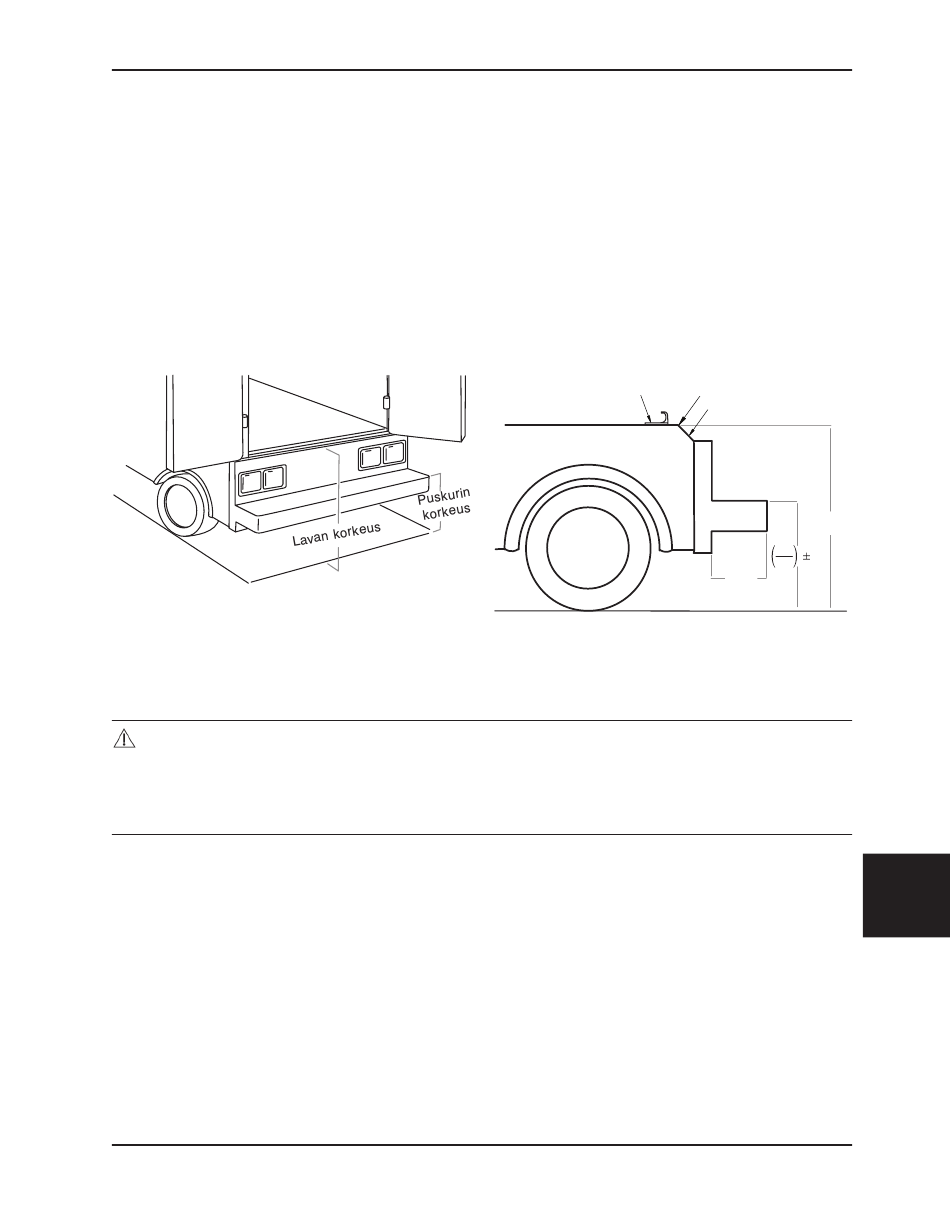

Kuva 14
VAROTOIMI
• Säädä ambulanssipaarien lastauskorkeus oikeaan pysäytyskorkeuteen ennen käyttöä.
• Ambulanssiajoneuvojen rakenteen tuntevan sertifioidun mekaanikon tulee asentaa turvakoukku. Kysy neuvoa
ajoneuvon valmistajalta ennen turvakoukun asentamista ja varmista, että turvakoukun asentaminen ei vaurioita tai
häiritse ajoneuvon jarruletkuja, happiletkuja, polttoaineletkuja, polttoainetankkia tai sähköjohtoja.
TURVAKOUKUN ASENTAMISEEN TARVITTAVAT TYÖKALUT (HANKITTAVA ERIKSEEN)
(2) laadun 5, minimi 1/4"-20 kolokantaruuvia* lyhyelle tai pitkälle turvakoukulle
(2) laadun 5, minimi 1/4"-20 tasapäistä kolokantaruuvia* J-koukulle
(2) litteää aluslevyä
(2) lukkoprikkaa
(2) 1/4"-20 mutteria
*Kuusiokoloruuvien pituus riippuu ajoneuvon lattian paksuudesta. Käytä ruuveja, jotka ovat riittävän pitkiä menemään
potilasosaston lattian, aluslevyn ja mutterin läpi kokonaan vähintään kahden kokonaisen kierteen verran.
www.stryker.com
Turvakoukku
Safety Hook
6506-109-005 REV F
Kynnyksen reuna
Sill Edge
Kynnys
Sill
Lattian korkeus (LK)
Puskurin korkeus
Puskurin
LK
DH
2
syvyys
2
10"
maks.
Kuva 15
Takaisin sisällysluetteloon
10-27
LK
