SUBSTITUIÇÃO DA HASTE DE RETENÇÃO DA MACA
Ferramentas necessárias:
• Chave T30 Torx
• Chave sextavada de 5/32"
• Chave dinamométrica (pol.-lb/Nm)
Procedimento:
1. Elevar a maca para a posição vertical máxima.
2. Rodar a maca para o lado esquerdo do paciente.
Nota: Localizar a seta ou ranhura que se encontra no
suporte inferior. O suporte de substituição da haste de
retenção terá de ser montado na mesma orientação.
3. Com uma chave T30 Torx, retirar os dois parafusos
sextavados interiores (A) que fixam a haste actual de
retenção da maca ao tubo da base (B) (Figura 107). Eliminar os parafusos e a haste de retenção da maca.
4. Inserir o parafuso de cabeça de tremoço (C) pela tampa da haste de retenção (D) e pelo tubo da haste (E) e, em seguida, no
suporte do pino superior (F) (Figura 107).
5. Com uma chave sextavada de 5/32", apertar o parafuso de cabeça de tremoço (C) completamente até prender a tampa da
haste de retenção (D) e o tubo do poste (E) ao suporte do pino superior (F) (Figura 107). Com uma chave dinamométrica,
apertar o parafuso a 11,3 – 15,8 Nm (100-140 pol.-lb).
6. Montar a haste de retenção da maca ao longo do tubo da base. Alinhar os orifícios com os suportes e inserir os dois parafusos
sextavados interiores (A) nos orifícios roscados do suporte do pino inferior (G) (Figura 107).
7. Com uma chave T30 Torx, apertar completamente os dois parafusos sextavados interiores.
8. Verificar se a unidade está a funcionar correctamente antes de voltar a utilizá-la.
Nota: Pode ser necessário efectuar o ajuste do conjunto de grampo da calha para compensar qualquer variação na posição da haste
Português
de retenção da maca dependendo do fabricante da maca da ambulância e do número do modelo.
SUBSTITUIÇÃO DO PARAFUSO DA HASTE DE RETENÇÃO DA MACA
Ferramentas necessárias:
• Chave T25 Torx
• Chave sextavada de 5/32"
• Chave dinamométrica (pol.-lb/Nm)
Procedimento:
1. Com uma chave T25 Torx ou uma chave sextavada de 5/32", retirar o parafuso de cabeça de tremoço que prende a tampa da
haste de retenção e o tubo da base ao suporte do pino superior. Eliminar o parafuso.
2. Utilizando uma chave sextavada de 5/32", inserir e apertar o parafuso de cabeça de tremoço (0004-503-000) completamente
para fixar a tampa da haste de retenção e o tubo à parte superior do conjunto da haste de retenção. Com uma chave
dinamométrica, apertar o parafuso a 11,3 – 15,8 Nm (100-140 pol.-lb).
Nota: Se não for possível apertar o parafuso a 11,3 – 15,8 Nm (100-140 pol.-lb), então deve proceder-se à substituição da
totalidade da haste de retenção. Consultar "Substituição da haste de retenção da maca".
3. Verificar se a unidade está a funcionar correctamente antes de voltar a utilizá-la.
Voltar ao índice
7-106
Informações sobre actividades de manutenção
C
F
B
G
A
6506-109-005 REV F
D
E

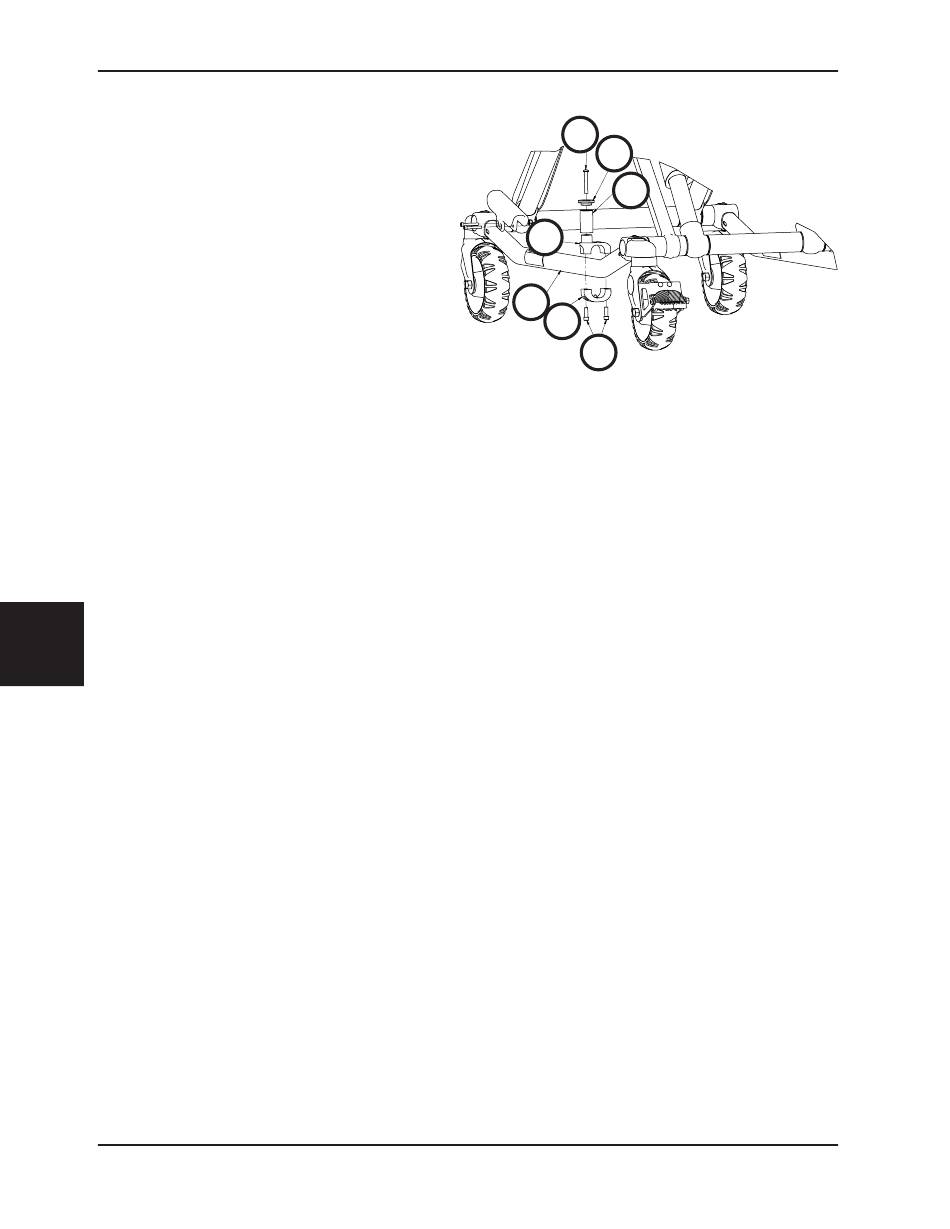

Figura 107
