WYMIANA ZESPOŁU ZAPADKOWEGO (WERSJA XPS)
Wymagane narzędzia:
• Klucz imbusowy 3/32 cala
• Klucz imbusowy 1/4 cala
• Klucz imbusowy 3/16 cala
• Klucz dynamometryczny N·m (ft·lb)
Postępowanie:
1. Podnieść nosze i oparcie Fowlera do całkowicie podniesionej pozycji.
2. Podnieść poręcz boczną do góry do momentu jej zablokowania.
3. Za pomocą klucza imbusowego 3/32 cala wykręcić dwie śruby (A) mocujące pokrywę mechanizmu zapadkowego (B) do
zespołu mechanizmu zapadkowego. Zdjąć pokrywę (rys. 120).
4. Za pomocą klucza imbusowego 1/4 cala wykręcić śruby z łbem gniazdowym (C) mocujące zacisk poręczy bocznej (D) do
zespołu zapadkowego po stronie stóp głównego zespołu (rys. 120). Podczas montażu dokręcić obie nowe śruby momentem
29,8 ± 4,4 N·m (22 ± 3,3 ft·lb).
5. Za pomocą klucza imbusowego 3/16 cala wykręcić cztery śruby (E) mocujące zespół zapadkowy (F) do wytłaczanego
zespołu poręczy i wyrzucić je, a następnie wyjąć zespół zapadkowy (rys. 120). Podczas montażu dokręcić cztery nowe śruby
momentem 12,8 ± 2,0 N·m (9,5 ± 1,5 ft·lb).
6. Chwycić zespół zapadkowy i pociągnąć go w stronę głowy noszy, aby go wyjąć.
7. Ponowny montaż przeprowadzić, wykonując kroki w odwrotnej kolejności.
8. Przed dopuszczeniem do użytkowania sprawdzić, czy urządzenie działa prawidłowo.
Polski
Powrót do spisu treści
11-114
Informacje dotyczące serwisowania
A
6506-109-005 REV F
E
F
B

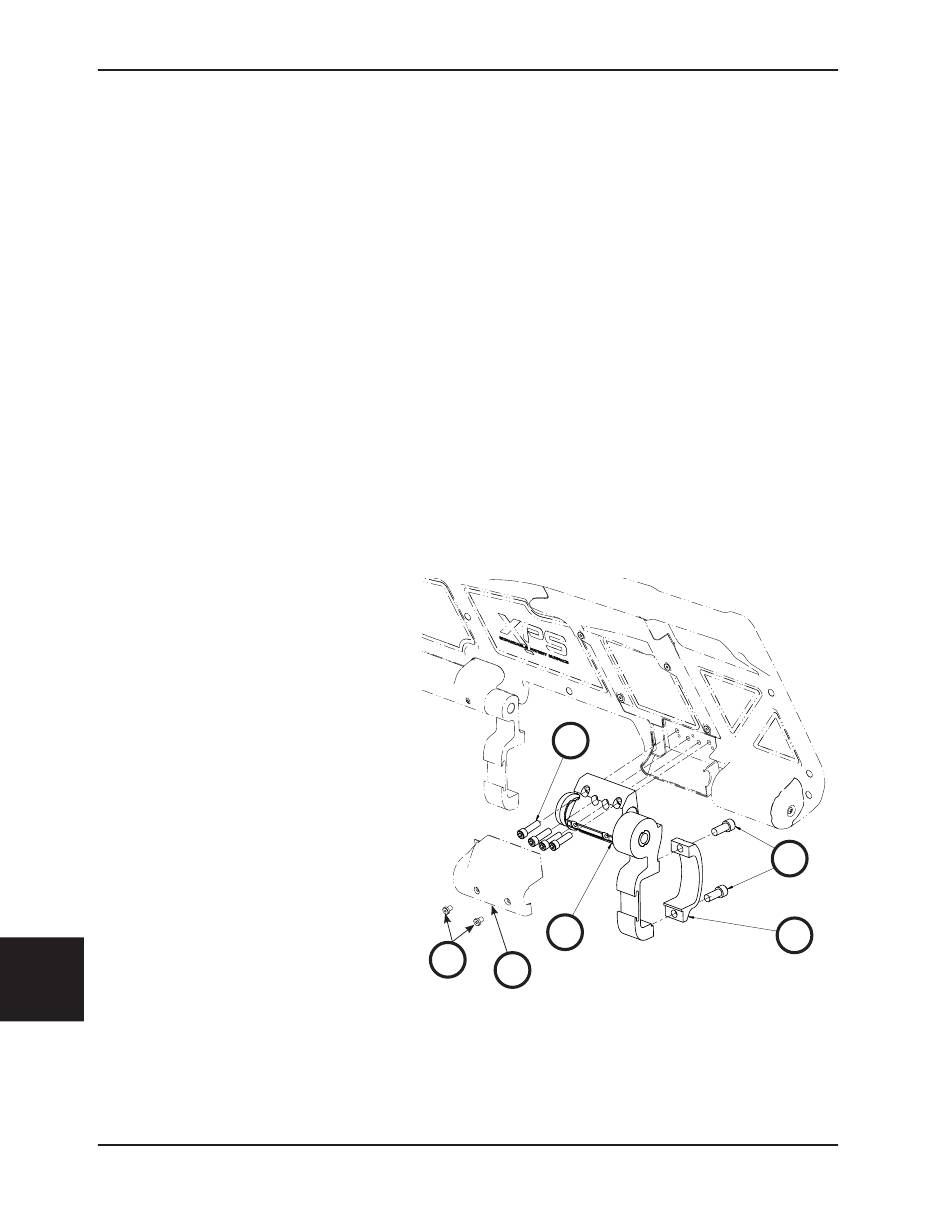

rys. 120
