JUSTERING AV MANUELL FRIGÖRINGSKABEL
Nödvändiga verktyg:
• 8 mm kombinationsnyckel
• 10 mm kombinationsnyckel
• (2) Vikt (22,7 kg var)
Procedur:
1. Stöd båren så att ingen vikt
ligger mot basen.
2. Kontrollera att den manuella
frigöringskabeln är intakt (A)
(Figur 101).
3. Använd en 10
kombinationsnyckel och lossa
på låsmuttern på kabeln (B)
(Figur 101).
4. Använd en 8
kombinationsnyckel
justera spänningen på den
manuella frigöringskabeln
så att den precis vidrör
den manuella frigöringens
dragfäste (C) (Figur 101).
Obs! Den manuella frigöringens dragfäste ska inte sitta hårt mot muttrarna på den manuella ventilen.
5. Dra åt låsmuttern på kabeln.
6. Kontrollera att den är ordentligt justerad genom att följa stegen A–D:
A. Sätt 22,7 kg vikt på hydraulikytan.
B. Flytthöjden måste vara 87,6 cm till 90,2 cm.
C. Sätt 45,4 kg vikt på hydraulikytan, höj bårvagnen till full höjd, dra i det manuella frigöringshandtaget och
säkerställ att bårvagnen inte åker ned.
D. Ta bort 45,4 kg vikt, höj bårvagnen till full höjd, dra i de manuella frigöringshandtaget och säkerställ att
bårvagnen åker ned.
Obs! Om steg A–D inte fungerar ordentligt ska du upprepa steg 3–6.
7. Bekräfta att enheten fungerar ordentligt innan den åter tas i drift.
www.stryker.com
Serviceinformation
mm
mm
och
6506-109-005 REV F
C
B
A

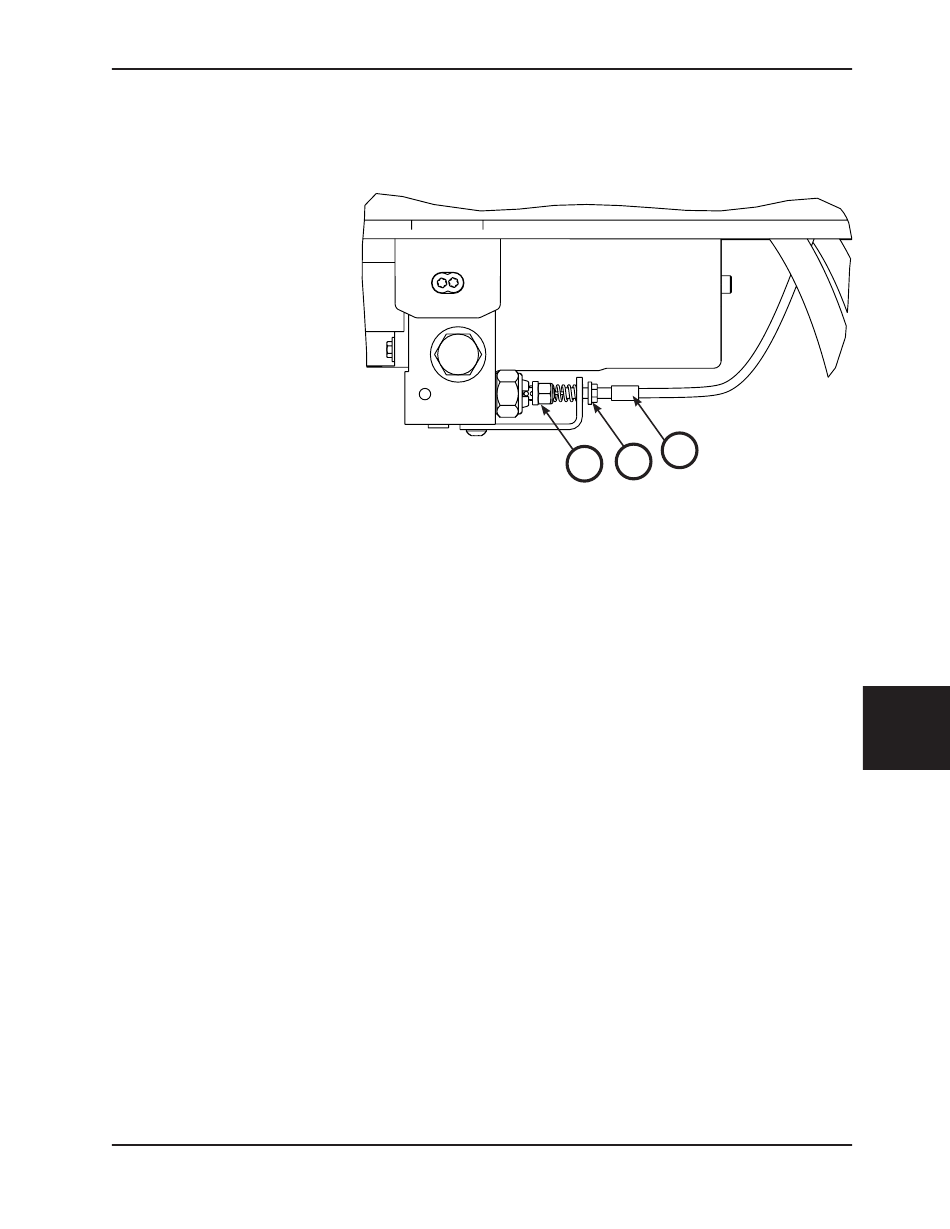

Figur 101
