Installazione del dispositivo di ancoraggio per barella
INSTALLAZIONE DEL SISTEMA DI ESCLUSIONE
INTEGRATO NEL DISPOSITIVO DI ANCORAGGIO
Nota: le seguenti istruzioni per l ' installazione si riferiscono
a barelle da NON utilizzarsi con il sistema Power‑LOAD. Per le
barelle modello 6506 con l ' opzione Power‑LOAD, consultare il
Manuale d ' uso e manutenzione Power‑LOAD per le istruzioni
per l ' installazione.
AVVERTENZA
Il sistema di esclusione integrato nel dispositivo di ancoraggio
deve essere posizionato correttamente prima di mettere in
servizio la barella. La mancata installazione del sistema di
esclusione integrato nel dispositivo di ancoraggio può provocare
lesioni al paziente o all ' operatore e/o danni al veicolo.
La barella e il sistema di ancoraggio sono dotati di una funzione di
esclusione integrata nel dispositivo di ancoraggio che disabilita il
motore della barella quando questa è innestata nel dispositivo di
ancoraggio. Prima di installare la staffa del sistema di esclusione,
stringere bene i bulloni sul dispositivo di ancoraggio. Installare la
staffa del sistema di esclusione sul gruppo del morsetto della
barra, prima di mettere in servizio la barella.
1.
Collocare la barella in posizione di caricamento (qualsiasi
posizione in cui le ruote di caricamento della testata si
trovino allo stesso livello del piano di calpestio del veicolo).
2.
Portare il paraurti del veicolo alla posizione sollevata
(se possibile).
3.
Spingere la barella verso il portellone aperto della cabina
paziente.
4.
Spingere la barella fino a portare le ruote di caricamento
sul pavimento della cabina paziente e ad oltrepassare il
gancio di sicurezza con la barra di sicurezza.
5.
Per una maggiore facilità di sollevamento del carrello,
tirare la barella in modo da provocare l ' innesto della barra
di sicurezza sul gancio di sicurezza.
6.
Sollevare il carrello e spingere la barella nella cabina
paziente in base alle istruzioni di caricamento.
7.
Innestare la testata estesa della barella nel meccanismo di
presa del dispositivo di ancoraggio e fissare il perno della
barella nel morsetto della barra del dispositivo di ancoraggio.
8.
Regolare la staffa del sistema di esclusione lungo il morsetto
della barra, finché il "diamante" sull ' alloggiamento del
sensore non sia allineato con la testa del rivetto come
mostrato in Figura 11.
9.
Con una giravite Torx T27 fissare saldamente i bulloni per
collegare la staffa del sistema di esclusione al gruppo del
morsetto della barra.
10. Premere il pulsante di retrazione (–) per accertarsi che il
motore non giri mentre la barella si trova nel dispositivo di
ancoraggio. L ' indicatore del livello di carica della batteria
è ancora acceso. Se il motore gira, regolare nuovamente
la staffa del sistema di esclusione.
www.stryker.com

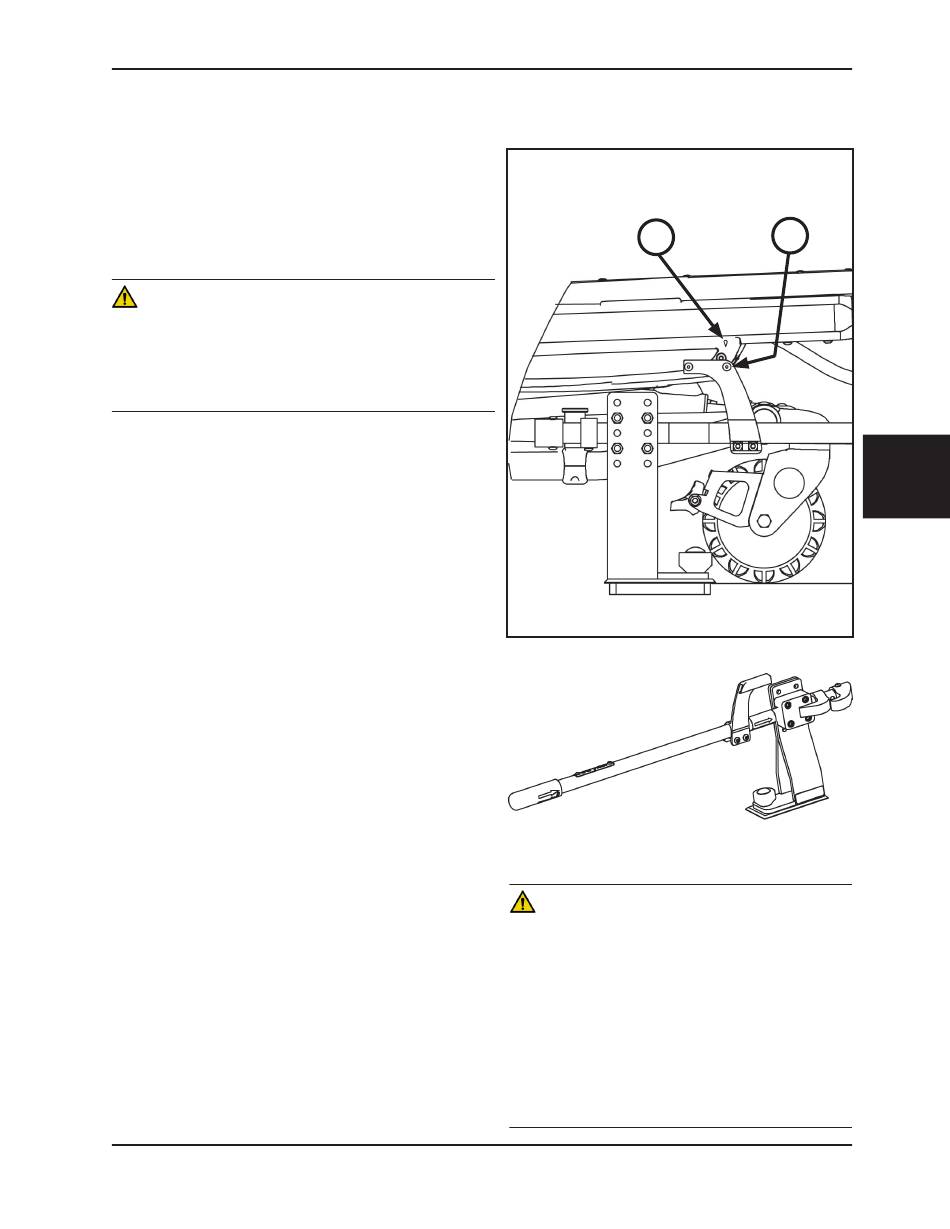

Nota: allineare il "diamante" (A) sul coperchio
dell ' alloggiamento del sensore con la testa del
rivetto (B) sul sistema di esclusione nell ' ambulanza.
AVVERTENZA
• Non tentare di azionare la barella mentre è innestata
su un dispositivo di ancoraggio.
• Il sistema di esclusione integrato nel dispositivo
di ancoraggio è unicamente un mezzo di
disattivazione della funzionalità elettronica. L ' uso
per qualsiasi altro scopo può causare danni al
prodotto e/o lesioni al paziente e/o all ' operatore.
• Qualsiasi veicolo d ' emergenza usato con questa
barella deve avere installato il sistema di esclusione
integrato nel dispositivo di ancoraggio (se non si
utilizza Power‑LOAD).
6506-109-005 REV F
B
A
Figura 11
Figura 12
Ritorna all'indice
Italiano
5-25
