AUSWECHSELN DER ENTRIEGELUNGSGRIFF-BAUGRUPPE (XPS-OPTION)

Erforderliche(s) Werkzeug(e):
• 3/32-Zoll-Sechskantschlüssel
• Kleiner Schlitzschraubendreher
Vorgehensweise:
1. Die Trage und die Rückenlehne (Fowler) in die vollständig aufrechte Position anheben.
2. Das Seitengitter anheben und einrasten lassen.

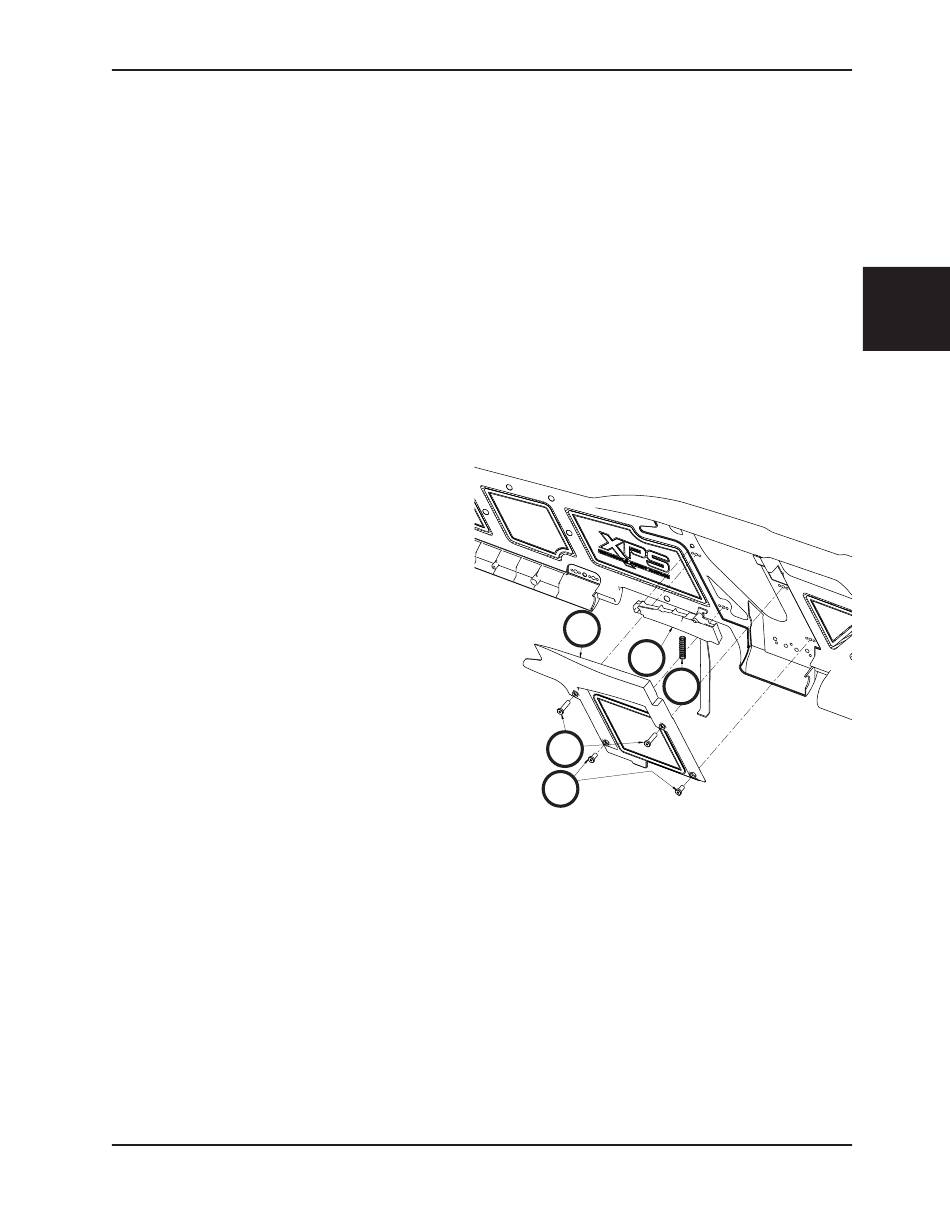

3. Mit einem 3/32-Zoll-Sechskantschlüssel die vier Schrauben (A) entfernen, mit denen die Entriegelungshebelabdeckung (B)
an der überspritzten Baugruppe befestigt ist, um die Abdeckung abnehmen zu können (Abbildung 121).
4. Mit einem kleinen Kreuzschlitzschraubendreher die Rückstellfeder des Entriegelungsgriffs (C) heraushebeln, um die Feder
zu entnehmen (Abbildung 121).
5. Die Entriegelungsgriff-Baugruppe (D) greifen und nach oben auf die Federseite drehen, um sie von der Abdeckung
abzunehmen (Abbildung 121).
6. Für den Wiedereinbau die Schritte in umgekehrter Reihenfolge durchführen.
7. Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion überprüfen.
AUSWECHSELN DER FEDERGRIFF-BAUGRUPPE
(XPS-OPTION)
Erforderliche(s) Werkzeug(e):
• 3/32-Zoll-Sechskantschlüssel
• Kleiner Schlitzschraubendreher
Vorgehensweise:
1. Die Trage und die Rückenlehne (Fowler) in die
vollständig aufrechte Position anheben.
2. Das Seitengitter anheben und einrasten lassen.
3. Mit einem 3/32-Zoll-Sechskantschlüssel die vier Schrauben (A) entfernen, mit denen die Entriegelungshebelabdeckung (B)
an der überspritzten Baugruppe befestigt ist, um die Abdeckung abnehmen zu können (Abbildung 121).
4. Mit einem kleinen Kreuzschlitzschraubendreher die Rückstellfeder des Entriegelungsgriffs (C) heraushebeln, um die Feder
zu entnehmen (Abbildung 121).
5. Für den Wiedereinbau die Schritte in umgekehrter Reihenfolge durchführen.
6. Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion überprüfen.
www.stryker.com
Wartungsinformationen
6506-109-005 REV F
B
D
C
A
A
Abbildung 121
Zurück zum Inhaltsverzeichnis
Deutsch
Abbildung zeigt
rechte Seite
