REGOLAZIONE DEL CAVO DI RILASCIO MANUALE

Attrezzi necessari:
• Chiave combinata da 8 mm
• Chiave combinata da 10 mm
• (2) Peso (22,7 kg ciascuno)
Procedura:
1. Sostenere il piano rete in modo
che il suo peso non gravi sulla
base.
2. Accertarsi che il cavo
rilascio manuale sia integro (A)
(Figura 101).
3. Con una chiave combinata da 10
mm, allentare il dado di bloccaggio
del cavo (B) (Figura 101).
4. Con una chiave combinata da
8 mm, regolare la tensione sulla
staffetta di rilascio manuale in
modo che inizi appena a toccare
la staffa di rilascio manuale a doppia trazione (C) (Figura 101).
Nota: la staffetta di rilascio manuale a doppia trazione non va serrata contro i dadi della valvola manuale.
5. Serrare il dado di bloccaggio del cavo.
6. Verificare la corretta regolazione seguendo i punti A‑D:
A. Collocare un peso di 22,7 kg sul rivestimento idraulico.
B. L ' altezza di caricamento segnerà da 87,6 cm a 90,2 cm.
C. Collocare un peso di 45,4 kg sul rivestimento idraulico, sollevare la barella fino all ' altezza massima, tirare la
maniglia di rilascio manuale e accertarsi che la barella non cada.
D. Rimuovere il peso di 45,4 kg, sollevare la barella fino all ' altezza massima, tirare la maniglia di rilascio manuale
e accertarsi che la barella non cada.
Nota: se i punti A‑D non funzionano come previsto, ripetere i punti 3‑6.
7. Verificare che l ' unità funzioni correttamente prima di rimetterla in servizio.
www.stryker.com
Informazioni sulla manutenzione
di
6506-109-005 REV F
C
B
A

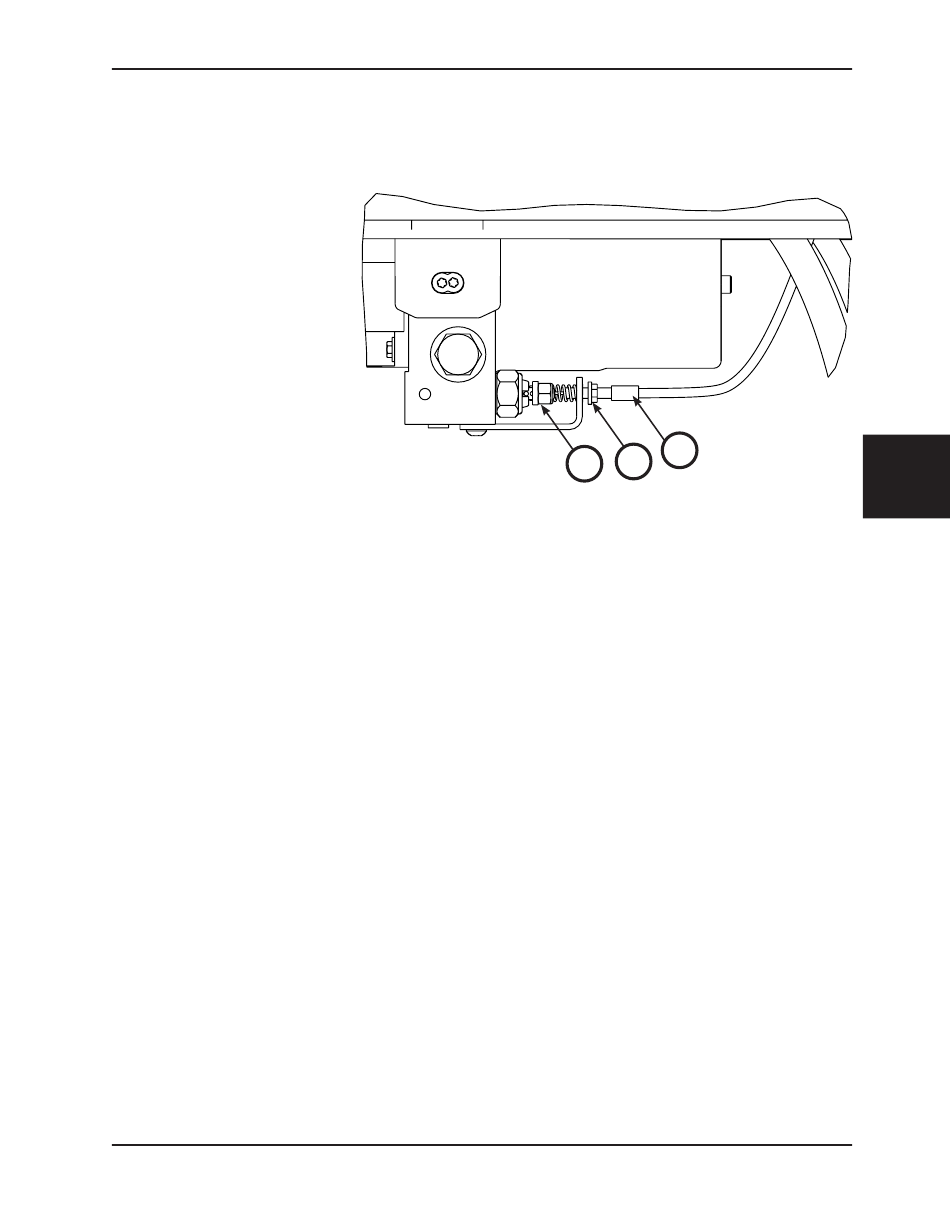

Figura 101
