HANDMATIGE VRIJGAVEKABEL AFSTELLEN

Benodigd gereedschap:
• 8 mm combinatiesleutel
• 10 mm combinatiesleutel
• (2) Gewicht (elk 22,7 kg)
Procedure:
1. Ondersteun het bed zodat er geen
gewicht op het onderstel rust.
2. Controleer of de handmatige
vrijgavekabel intact is (A)
(Afbeelding 101).
3. Draai met een 10 mm combinatie-
sleutel de borgmoer van de kabel
(B) terug (Afbeelding 101).
4. Stel met een 8 mm combinatie-
sleutel de spanning van de hand-
matige vrijgavekabel zodanig in
dat deze net de dubbele treksteun
van de handmatige vrijgave (C)
(Afbeelding 101) raakt.
Opmerking: De dubbele treksteun van de handmatige vrijgave dient niet strak tegen de moeren van de handmatige
klep te liggen.
5. Draai de borgmoer van de kabel vast.
6. Controleer op een juiste afstelling door de stappen A-D te volgen:
A. Plaats een gewicht van 22,7 kg op het bedoppervlak.
B. De laadhoogte moet 87,6 tot 90,2 cm bedragen.
C. Plaats een gewicht van 45,4 kg op het bedoppervlak, breng de brancard geheel omhoog, trek aan de handmatige
vrijgavehendel en controleer of de brancard niet omlaag beweegt.
D. Verwijder de 45,4 kg aan gewicht, breng de brancard volledig omhoog, trek aan de handmatige vrijgavehendel en
controleer of de brancard omlaag beweegt.
Opmerking: Als de stappen A-D niet het juiste resultaat opleveren, herhaalt u de stappen 3-6.
7. Controleer of de eenheid naar behoren werkt alvorens deze weer in gebruik te nemen.
www.stryker.com
Service-informatie

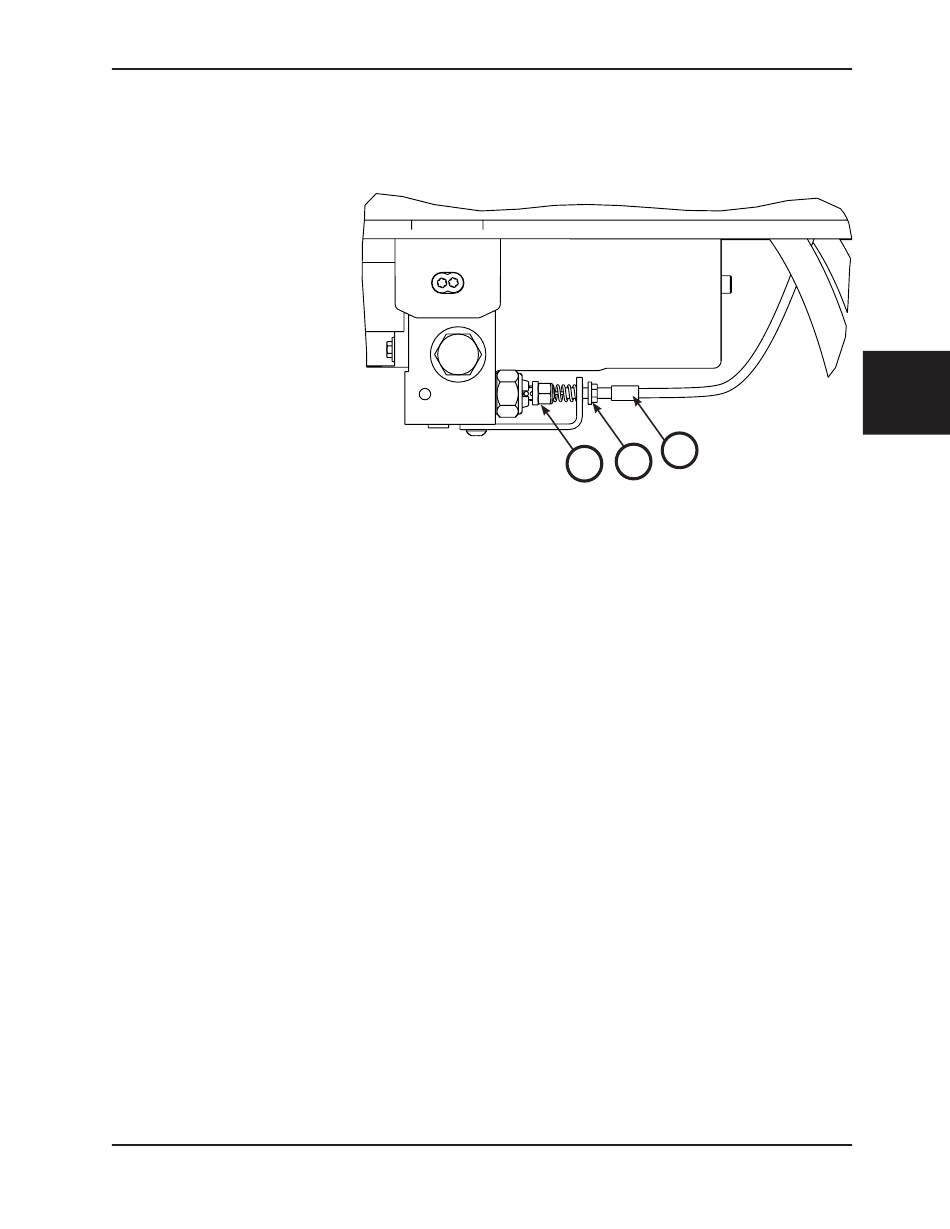

Afbeelding 101
6506-109-005 REV F
C
B
A
