DE HOOFDSECTIE VERVANGEN

Benodigd gereedschap:
• Combinatietang van 7/16 inch
• 3/16 inch inbussleutel
Procedure:
1. Breng de brancard omhoog en zet de rugsteun
geheel rechtop.
2. Verwijder met een 7/16-inch combinatiesleutel en
een 3/16-inch inbussleutel de twee bouten (A)
waarmee de houders zijn bevestigd aan de steunen
op het bed (een aan elke kant) (Afbeelding 99).
Nederlands
3. Knijp de vrijgavehendels van de hoofdsectie in en
verwijder langzaam de hoofdsectie-eenheid.
4. Volg de omgekeerde stappen voor de montage.
5. Controleer of de eenheid naar behoren werkt
alvorens deze weer in gebruik te nemen.

GASCILINDER RUGSTEUN VERVANGEN

Benodigd gereedschap:
• 3/32-inch inbussleutel
• Platte schroevendraaier
Procedure:
1. Breng de brancard omhoog en zet de rugsteun
geheel rechtop.
2. Draai met een 3/32-inch inbussleutel de stelbout (A)
terug waarmee de stang van de gascilinder in het
juk is bevestigd (Afbeelding 100).
3. Verwijder met een platte schroevendraaier de
e-klem van de gaffelpen waarmee de onderzijde van
de gascilinder is bevestigd.
4. Schroef de stang van de gascilinder uit het juk.
5. Volg de omgekeerde stappen om de nieuwe
gascilinder te monteren. Zie "De rugsteun afstellen"
op pagina
6. Controleer of de eenheid naar behoren werkt
alvorens deze weer in gebruik te nemen.
Terug naar de inhoudsopgave
4-100

Service-informatie

4-99.
A
6506-109-005 REV F
A

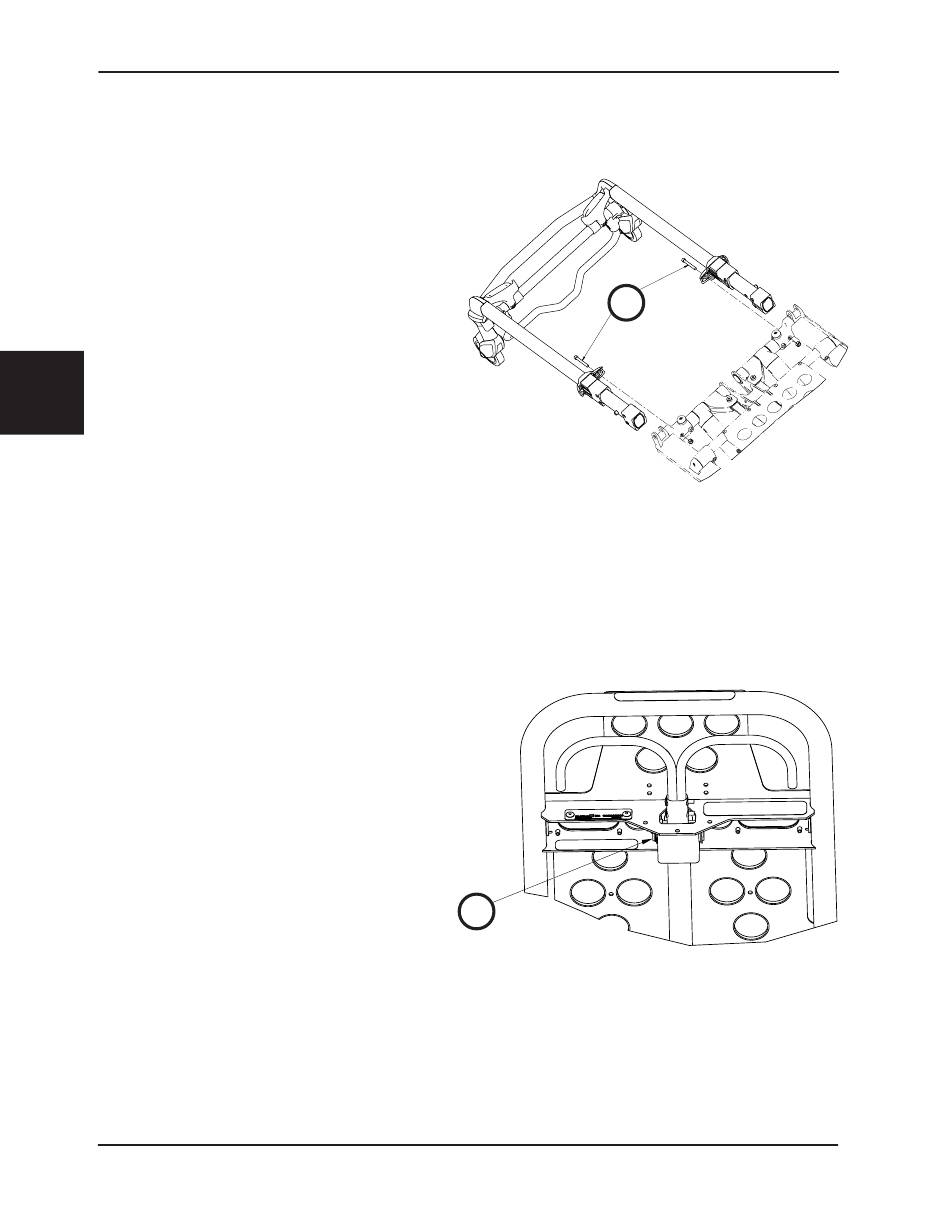

Afbeelding 99
Afbeelding 100
