AUSWECHSELN DES HALTEPFOSTENS DER
TRAGE
Erforderliche(s) Werkzeug(e):
• T30 Torx-Schlüssel
• 5/32 Zoll-Sechskantschlüssel
• Drehmomentschlüssel (N·m (in-lb))
Vorgehensweise:
Deutsch
1. Die Trage in die vollständig aufrechte Position anheben.
2. Die Trage auf die linke Patientenseite legen.
Hinweis: Den Pfeil oder die Rille suchen, der bzw.
die sich am unteren Bügel befindet. Der Ersatz-
Haltepfostenbügel muss mit derselben Ausrichtung
angebracht werden.
3. Mit einem T30 Torx-Schlüssel die zwei Innensechskantschrauben (A) entfernen, die den aktuellen Haltepfosten der Trage
am Grundgestell (B) sichern (Abbildung 107). Schrauben und Haltepfosten der Trage entsorgen.
4. Die Halbrundkopfschraube (C) durch die Haltepfostenkappe (D) und das Pfostenrohr (E) führen und dann in die obere
Stifthalterung (F) einsetzen (Abbildung 107).
5. Mit einem 5/32-Zoll-Sechskantschlüssel die Halbrundkopfschraube (C) festschrauben, um die Haltepfostenkappe (D)
und das Pfostenrohr (E) an der oberen Stifthalterung (F) zu sichern (Abbildung 107). Die Schraube mit einem
Drehmomentschlüssel auf 11,3 bis 15,8 N·m (100–140 in-lb) anziehen.
6. Den Haltepfosten der Trage am Grundgestell montieren. Die Löcher in den Halterungen ausrichten und zwei
Innensechskantschrauben (A) in die Gewindebohrungen der unteren Stifthalterung (G) einsetzen (Abbildung 107).
7. Die zwei (2) Halbrundkopfschrauben mit einem T30 Torx-Schlüssel fest anziehen.
8. Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion überprüfen.
Hinweis: Möglicherweise ist eine Justierung der Schienenklemmenbaugruppe erforderlich, um je nach Hersteller und
Modellnummer der Krankentrage Abweichungen in der Position des Haltepfostens der Trage zu kompensieren.

AUSWECHSELN DER SCHRAUBE DES HALTEPFOSTENS DER TRAGE

Erforderliche(s) Werkzeug(e):
• T25 Torx-Schlüssel
• 5/32 Zoll-Sechskantschlüssel
• Drehmomentschlüssel (N·m (in-lb))
Vorgehensweise:
1. Mit einem T25 Torx-Schlüssel oder einem 5/32 Zoll-Sechskantschlüssel die Halbrundkopfschraube entfernen, die die
Haltepfostenkappe und das Pfostenrohr an der oberen Stifthalterung sichert. Die Schraube entsorgen.
2. Mit einem 5/32-Zoll-Sechskantschlüssel die Halbrundkopfschraube (0004-503-000) einsetzen und fest anziehen, um
die Haltepfostenkappe und das Pfostenrohr am oberen Teil des Haltepfostens zu sichern. Die Schraube mit einem
Drehmomentschlüssel auf 11,3 bis 15,8 N·m (100–140 in-lb) anziehen.
Hinweis: Wenn die Schraube mit einem Drehmomentschlüssel nicht auf 11,3 bis 15,8 Nm (100 bis 140 in-lb) angezogen
werden kann, muss der gesamte Haltepfosten der Trage ausgewechselt werden. Siehe „Auswechseln des Haltepfostens
der Trage".
3. Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion überprüfen.
Zurück zum Inhaltsverzeichnis
3-106
Wartungsinformationen
6506-109-005 REV F
C
D
E
F
B
G
A

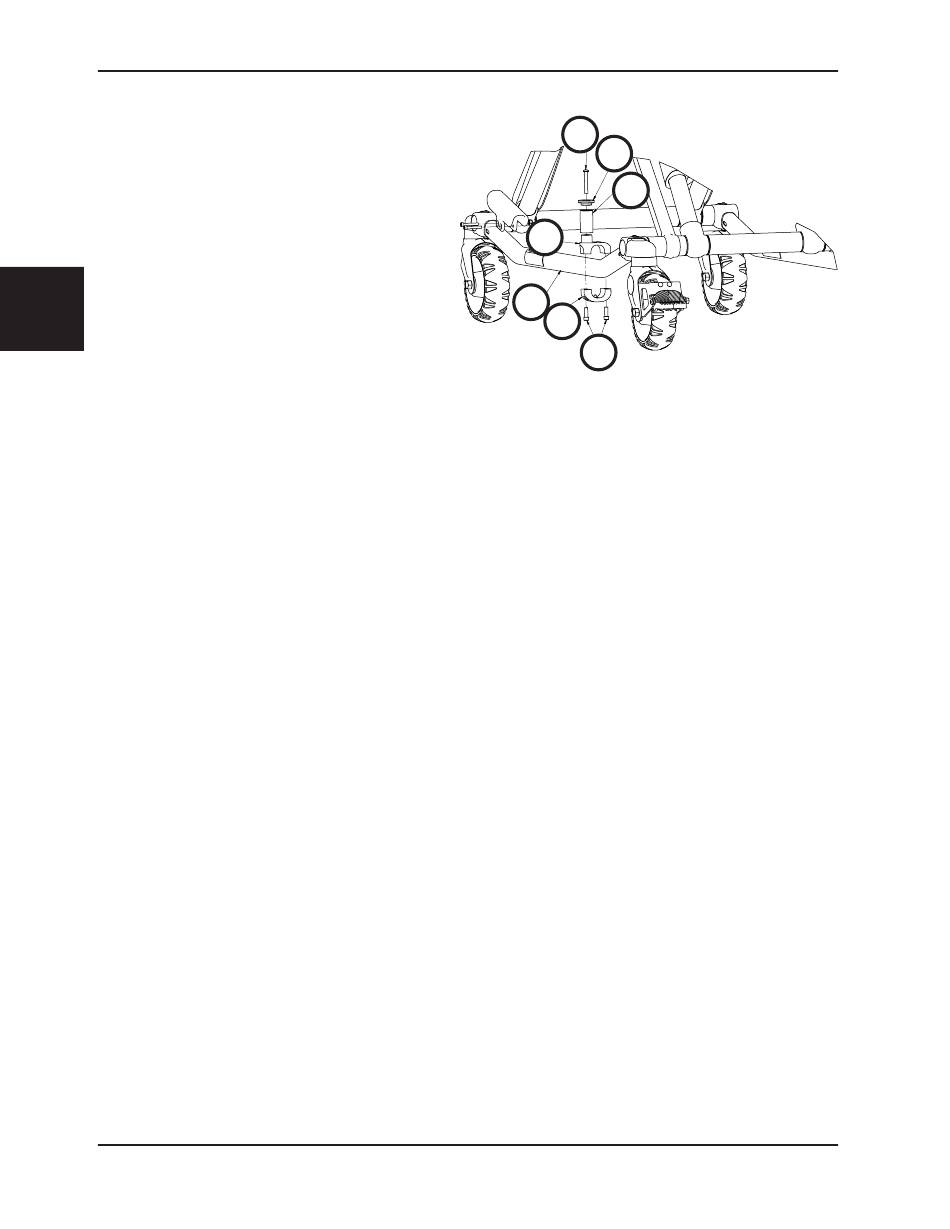

Abbildung 107
