Installation des Sicherheitshakens im Fahrzeug

Hinweis: Diese Installationsanweisungen sind für Tragen bestimmt, die NICHT mit Power-LOAD verwendet werden.
Installationsanweisungen für Tragen des Modells 6506 mit Power-LOAD-Option finden Sie im Power-LOAD Bedienungs- und
Wartungshandbuch.

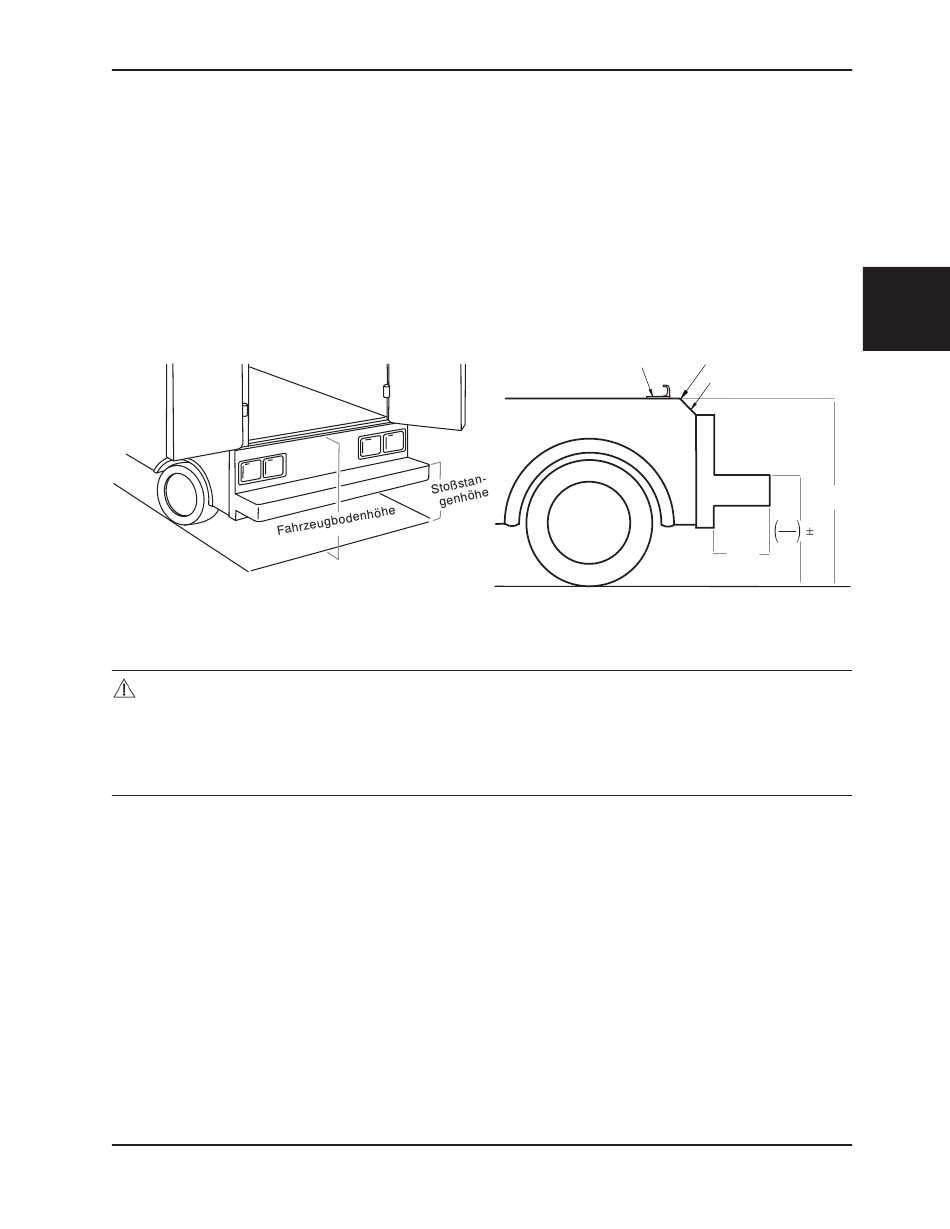

FAHRZEUGMODELL

Nach US-Bundesbestimmungen (Referenz KKK-A-1822) muss die Stoßstangenhöhe des Fahrzeugs äquidistant
Fahrzeugboden und der Basis installiert sein, die als Fahrzeugbodenhöhe definiert ist. Die Trittstufe der Stoßstange muss
eine Tiefe von mindestens 13 cm und höchstens 25 cm aufweisen. Beträgt die Tiefe der Stoßstange mehr als 18 cm, muss
sie klappbar sein. Bei der Installation des Sicherheitshakens in einem Krankenwagen, der diesen US-Bundesbestimmungen
entspricht, reicht der entstehende Spielraum aus, um die Trage auf die voll ausgeklappte Position herunterzulassen. Die Trage
ist mit allen Fahrzeugbodenhöhen kompatibel (siehe die Spezifikationen für die maximale Ladehöhe), solange das Fahrzeug
die Maßgaben in der US-Bundesbestimmung KKK-A-1822 erfüllt.
Abbildung 14
VORSICHT
• Vor der Bedienung die Ladehöhe der Trage auf die richtige Arretierungshöhe einstellen.
• Der Sicherheitshaken sollte von einem geprüften, mit der Konstruktion von Krankenwagen vertrauten Mechaniker installiert
werden. Vor Installation des Sicherheitshakens beim Fahrzeughersteller die erforderlichen Informationen einholen und
darauf achten, dass durch die Installation des Sicherheitshakens Brems-, Sauerstoff- und Kraftstoffleitungen sowie
Kraftstofftank und elektrische Verkabelung des Fahrzeugs nicht beschädigt oder beeinträchtigt werden.
ERFORDERLICHES MATERIAL ZUR INSTALLATION DES SICHERHEITSHAKENS (NICHT IM LIEFERUMFANG
ENTHALTEN)
(2) Innensechskantschrauben*, min. 1/4 Zoll-20, Klasse 5, für langen oder kurzen Sicherheitshaken
(2) Senkschrauben mit Innensechskant*, min. 1/4 Zoll-20, Klasse 5, für J-förmigen Haken
(2) Unterlegscheiben
(2) Federringe
(2) Muttern, ¼ Zoll –20
* Die Länge der Innensechskantschrauben hängt von der Dicke des Fahrzeugbodens ab. Die Schrauben sind lang genug,
wenn nach vollständigem Passieren des Fahrzeugbodens, der Unterlegscheibe und der Mutter noch mindestens zwei ganze
Windungen überstehen.
www.stryker.com
Sicherheitshaken
Safety Hook
6506-109-005 REV F
5 cm vom
±
Sill Edge
Schwellenkante
Schwelle
Sill
Bodenhöhe (DH)
Stoßstangenhöhe
DH
Stoßstan-
DH
gentiefe
2
Max.
25 cm
Abbildung 15
Zurück zum Inhaltsverzeichnis
Deutsch
DH
2
3-27
