Instalação do gancho de segurança do veículo
Nota: Estas instruções de instalação destinam-se a macas que NÃO serão utilizadas com o sistema Power-LOAD. Para as macas
do Modelo 6506 com a opção Power-LOAD, consultar o Manual de Operações/Manutenção Power-LOAD para obter instruções de
instalação.
CONFIGURAÇÃO DO VEÍCULO
De acordo com os regulamentos federais (referência KKK-A-1822), a altura do pára-choques do veículo deve ser instalado de forma
equidistante 5 cm do piso do veículo ao nível do chão, que é definido como a altura de plataforma do veículo. O degrau do pára-
±
choques deve ter uma profundidade mínima de 13 cm e uma profundidade máxima de 25 cm. Se a profundidade do pára-choques for
superior a 18 cm, então o pára-choques deve ter a capacidade de dobrar. A instalação do gancho de segurança em qualquer veículo
em conformidade com esta especificação federal fornece espaço livre adequado para baixar a base da maca para a sua posição de
extensão máxima. A maca é compatível com todas as alturas de plataforma do veículo (consultar as especificações para altura de
carga máxima) desde que o veículo cumpra as especificações federais referidas em KKK-A-1822.

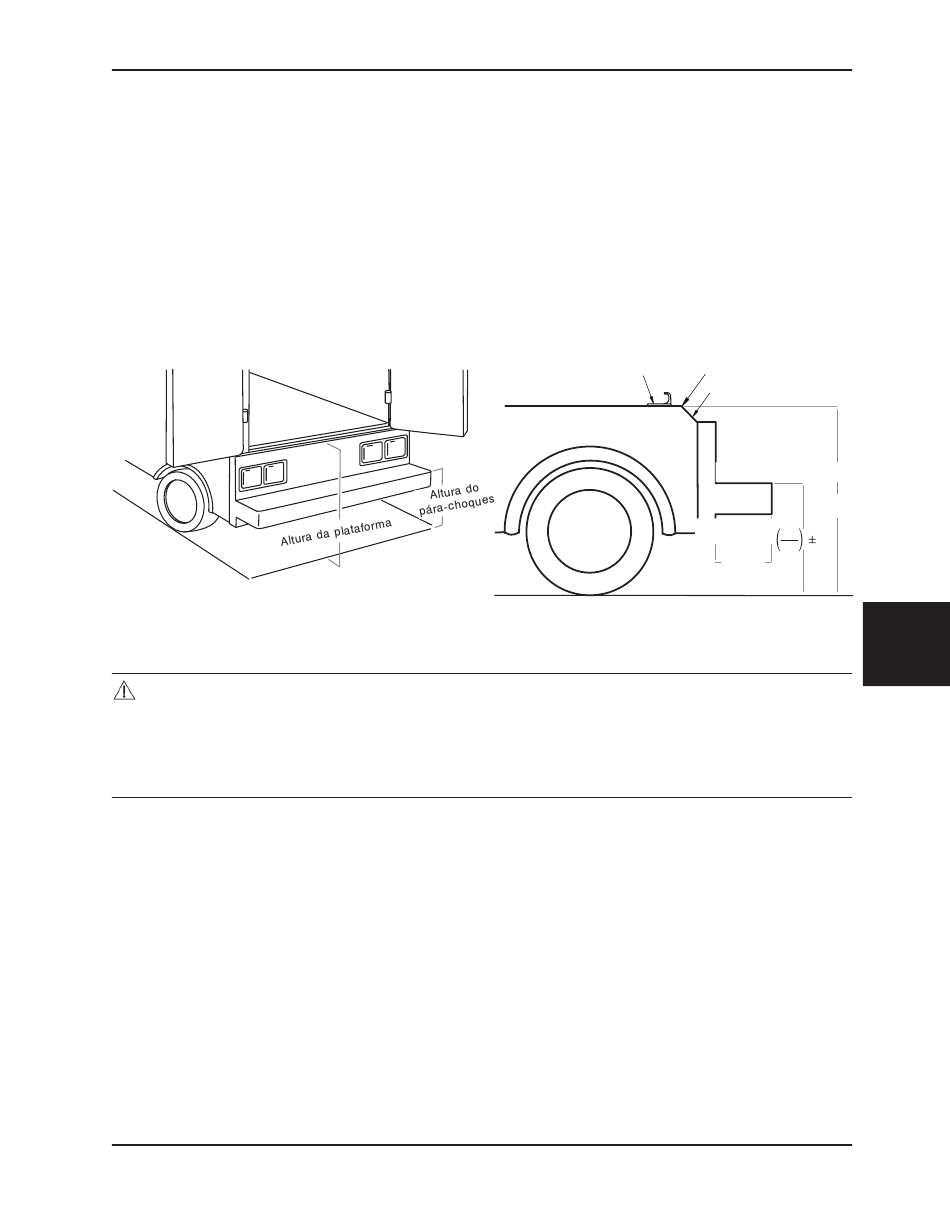

Figura 14
PRECAUÇÃO
• Definir a altura de carga da maca para uma altura de paragem adequada antes da utilização.
• A instalação do gancho de segurança deve ser efectuada por um mecânico certificado familiarizado com a estrutura de
ambulâncias. Consultar o fabricante do veículo antes de instalar o gancho de segurança e garantir que a instalação do gancho
de segurança não danifica nem interfere com o sistema de travões, tubos de oxigénio, tubagem de combustível, depósito de
combustível ou instalação eléctrica do veículo.
EQUIPAMENTO NECESSÁRIO PARA INSTALAÇÃO DO GANCHO DE SEGURANÇA (NÃO FORNECIDO)
(2) Parafusos sextavados interiores 1/4"-20* no mínimo, grau 5, para o gancho de segurança curto ou comprido
(2) Parafusos sextavados interiores chatos 1/4"-20* no mínimo, grau 5, para o gancho em J
(2) Arruelas
(2) Anilhas de bloqueio
(2) Porcas 1/4"-20
* O comprimento dos parafusos sextavados interiores depende da espessura do piso do veículo. Utilizar parafusos suficientemente
compridos para atravessar completamente o piso do compartimento do paciente, anilha e porca com pelo menos duas voltas completas.
www.stryker.com
Gancho de segurança Extremidade da soleira
Safety Hook
6506-109-005 REV F
Sill Edge
Sill
Soleira
Altura da plataforma (AP)
Altura do pára-choques
Profundidade do
DH
AP
pára-choques
2
2
25 cm
25 cm
(10 pol.)
(10 pol.)
Máx.
Máx.
Figura 15
