SIVUKAIDEKOKOONPANON VAIHTAMINEN (XPS-VAIHTOEHTO)

Tarvittavat työkalut:
• T25 Torx -ruuvimeisseli
• 1/4 tuuman kuusiokoloavain
• 3/16 tuuman kuusiokoloavain
• uraruuvimeisseli
• Rekyylitön vasara
• Momenttiavain (ft-lb) (nM)
Menettely:
1. Nosta paarit ja selkätuki täysin pystyyn asentoon.
2. Poista patja.
3. Irrota T25 Torx -ruuviavaimella kupukantaruuvi (A) ja
musta puskuri (B) siltä puolelta, jolta sivukaide vaihdetaan
(Kuva 118). Säästä ruuvi ja puskuri uudelleenasennusta
varten.
4. Irrota ulomman kaiteen puskuri uraruuviavaimella.
Huomautus: Kun irrotat ulomman kaiteen puskuria,
pidä kiinni sivukaiteen pääkokoonpanosta niin, että se
ei putoa alas. Huomaa myös, että päänpuoleisen pään ja
sivukaiteen keskiosan saranat saattavat olla löysällä ja irrota
pääkokoonpanosta.
5. Käytä 1/4 tuuman kuusiokoloavainta.
Irrota kuusiokoloruuvit
kiinnittävät sivukaiteen puristimen (D)
pääkokoonpanon jalkopäässä
räikkäyksikköön (Kuva
molemmat uudet ruuvit
yhteydessä tiukkuuteen 22 ± 3,3 ft-lb
(29,8 Nm ± 4,4 Nm).
Huomautus: Sivukaide on löysä, joten
älä käytä tai vedä sivukaidetta.
6. Käytä 3/16 tuuman kuusiokoloavainta. Irrota
kaksi kuusiokoloruuvia (B), jotka kiinnittävät
sivukaiteen keskimmäisen
(F) ulompaan kaidekokoonpanoon
(Kuva 119).
7. Käytä 3/16 tuuman kuusiokoloavainta.
Irrota kaksi kuusiokoloruuvia
jotka kiinnittävät alustan ja vuodetuen
liitoskiinnittimen ylä- ja alaosan ulompaan kaidekokoonpanoon (Kuva 119).
8. Takaisin asentaminen tapahtuu tekemällä vaiheet käänteisessä järjestyksessä. Asenna ulomman kaiteen puskuri
rekyylittömän vasaran avulla.
9. Varmista yksikön oikea toiminta ennen sen palauttamista käyttöön.
www.stryker.com
Huoltotiedot
(C), jotka
Kuvassa oikea
olevaan
119). Kiristä
asennuksen
puristimen
(G),
6506-109-005 REV F

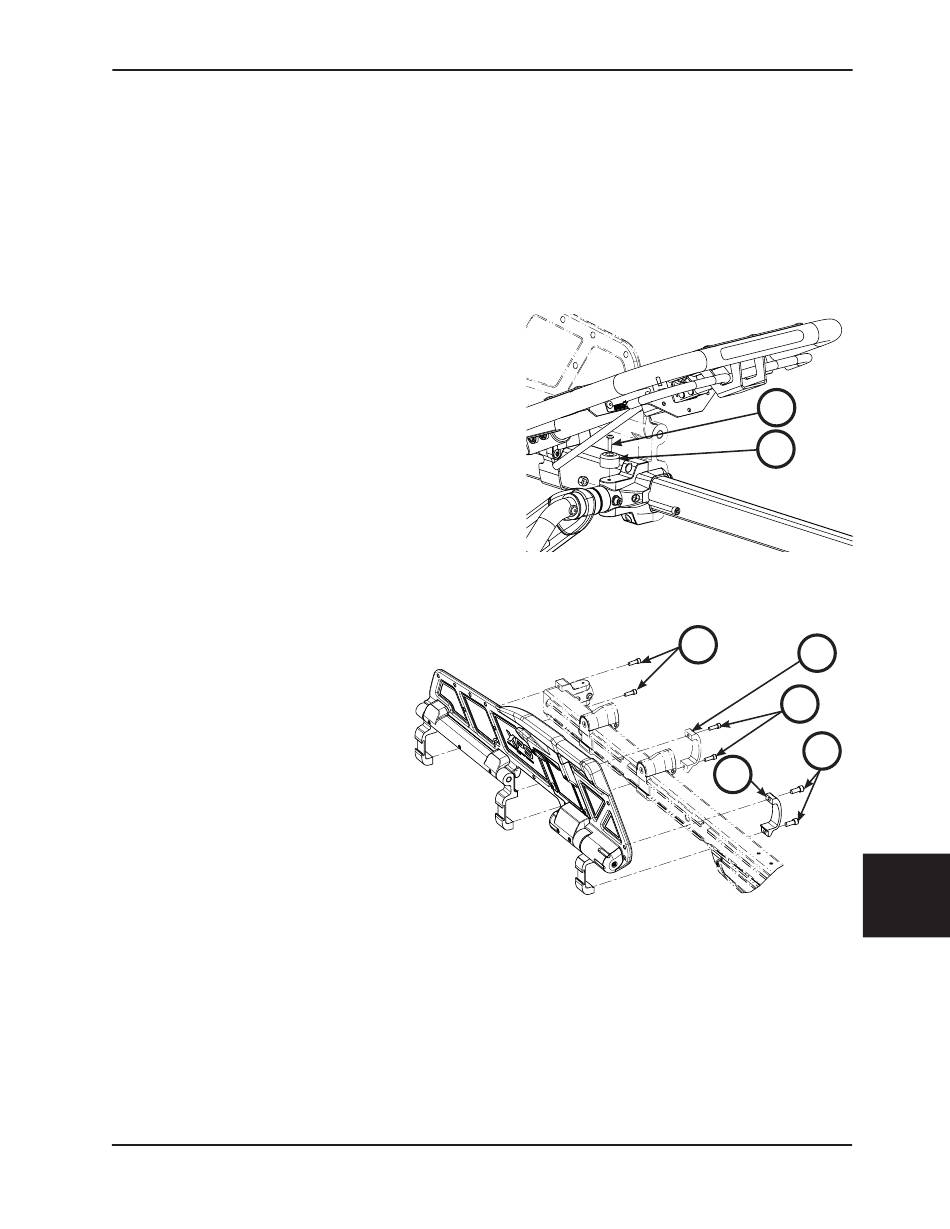

Kuva 118
puoli
Kuva 119
A
B
G
F
E
C
D
Jalko-
pää
