SELKÄNOJAN SÄÄTÖ
Tarvittavat työkalut:
• 1/2 tuuman yhdistelmäavain
• 5/32 tuuman kuusiokoloavain
• 3/32 tuuman kuusiokoloavain
• pieni uraruuvimeisseli
Menettely:
1. Selkätuen siirtäminen 73 asteen
asentoon helpottaa käsiksi pääsyä.
Huomautus: Ennen kuin jatkat selkätuen säätöä,
varmista, että sylinteri (A) on kierretty kokonaan
haarukkaan (B) niin ettei yhtään kierreuraa ole
näkyvissä sylinterin varressa. Jos kierteitä näkyy, käytä
3/32 tuuman kuusiokoloavainta. Poista asetusruuvi (C)
liitostangon keskeltä. Käytä pientä uraruuvimeisseliä
ja poista eklipsi ja tappi (D ja E), joka pitää
paineilmasylinterin pohjan kiinni. Kierrä sylinterin varsi
(A) kokonaan haarukkaan (B). Vaihda eklipsi ja tappi
(D ja E) uusiin ja korvaa säätöruuvi (C) käyttämällä

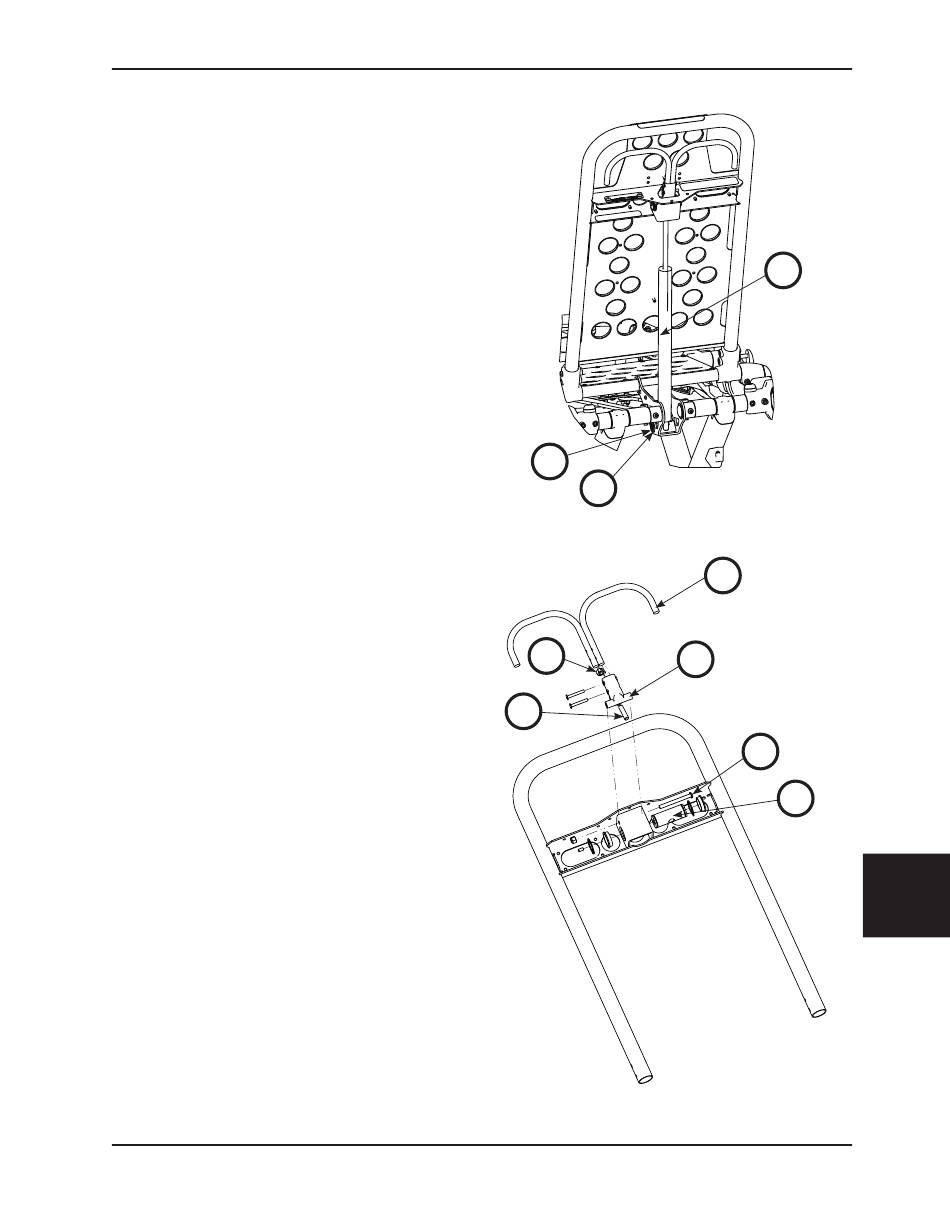

Loctite ® -liimaa. (Kuva 97 ja Kuva 98)
2. Käytä 1/2 tuuman
kuusiomutteri (F) selkänojan (J) kääntötapissa
samalla kun pidät kiinni kääntötappiin kiinnitetystä
asetusruuvista (H) (Kuva 98).
3. Käytä 5/32 tuuman kuusiokoloavainta. Käännä
asetusruuvia (H), kunnes selkänojan vapautuskahvan
(K) ja pneumaattisen sylinterin vapautuspainikkeen
välillä ei ole väljyyttä (Kuva 98).
Huomautus: Varmista,
vaakatasosta ainakin 73 asteen kulmaan. Jos ei,
käännä säätöruuvia myötäpäivään puoli kierrosta.
Toista, kunnes ainakin 73 asteen kulma saavutetaan.
4. Laske selkänoja 5−10 asteen kulmaan ja vapauta
kahva. Kohdista selkätuen päähän noin 22,7 kilon
alaspäinsuuntautuva paino. Jos selkätuki laskeutuu,
käännä säätöruuvia vastapäivään. Toista, kunnes
selkätukea ei enää liu'u alaspäin.
5. Käytä 1/2 tuuman
kuusiomutteria (F) samalla
kääntötappiin kiinnitetystä asetusruuvista (Kuva 98).
6. Varmista yksikön oikea
palauttamista käyttöön.
