Montaż haka bezpieczeństwa pojazdu
Uwaga: Niniejsze instrukcje montażu są przeznaczone dla noszy, które NIE będą używane z systemem Power-LOAD. W przypadku
modelu 6506 noszy z opcją Power-LOAD należy zapoznać się z instrukcjami montażu w instrukcji obsługi/konserwacji systemu
Power-LOAD.

KONFIGURACJA POJAZDU

Według wytycznych federalnej specyfikacji (KKK-A-1822) zderzak pojazdu powinien być zamontowany w równej odległości
( 5 cm) od podłogi pojazdu (wysokość pomostu pojazdu) i podłoża. Stopień zderzaka powinien mieć głębokość minimalnie 13 cm
±
i maksymalnie 25 cm. Jeśli głębokość zderzaka jest większa niż 18 cm, zderzak musi mieć możliwość składania. Montaż haka
bezpieczeństwa w pojazdach zgodnych z tymi wytycznymi federalnej specyfikacji zapewnia odpowiedni odstęp, umożliwiający
całkowite opuszczenie/rozłożenie podstawy noszy. Nosze są kompatybilne z pomostami pojazdów o dowolnej wysokości (patrz
dane dotyczące maksymalnej wysokości załadunku w danych technicznych), jeśli pojazd spełnia wytyczne federalnej specyfikacji
KKK-A-1822.

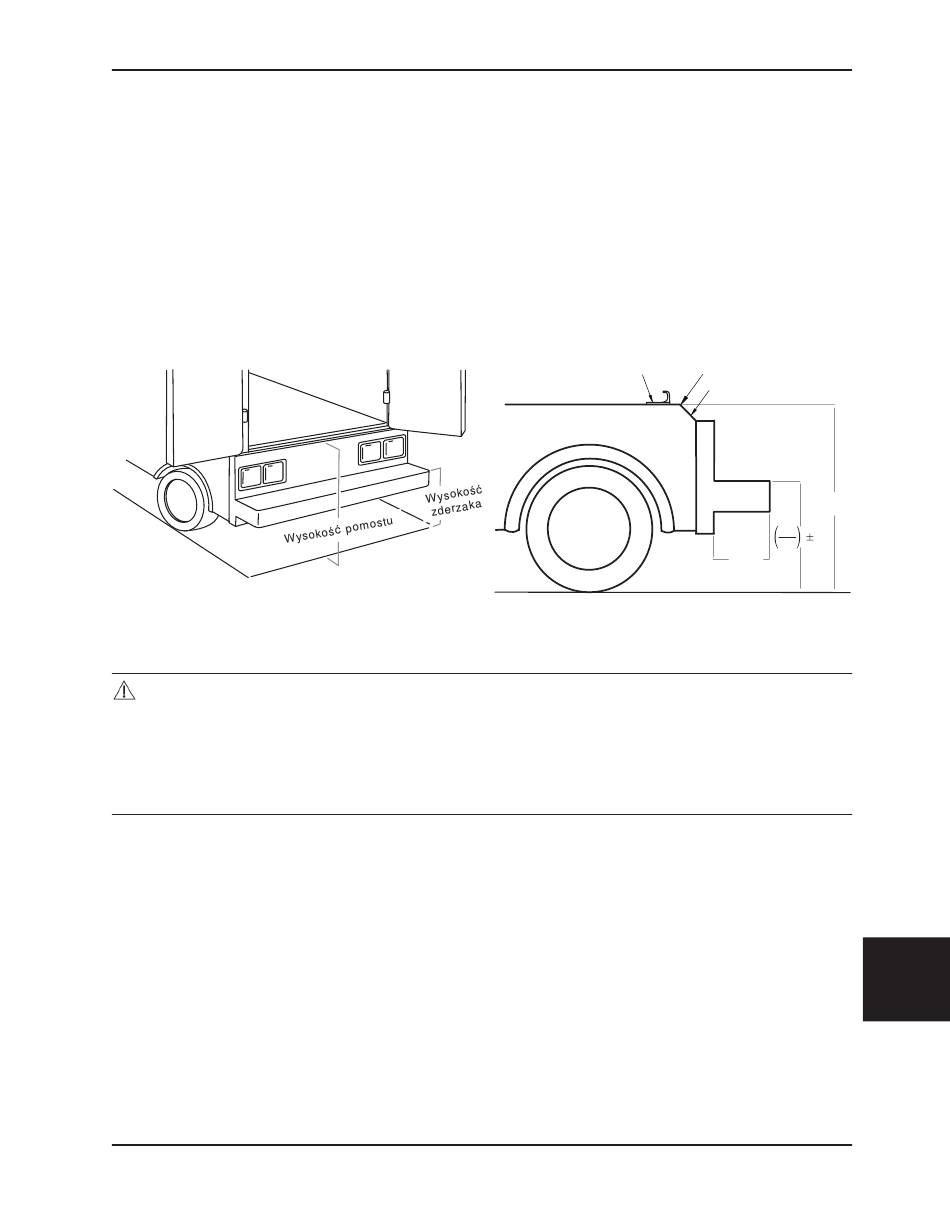

Rysunek 14
PRZESTROGA
• Przed przystąpieniem do obsługi ustawić wysokość załadunku noszy na prawidłowy punkt zatrzymania noszy.
• Montaż haka bezpieczeństwa powinien być wykonany przez certyfikowanego mechanika, zaznajomionego z konstrukcją
ambulansów. Przed rozpoczęciem montażu haka bezpieczeństwa należy zasięgnąć informacji u producenta pojazdu, aby się
upewnić, że podczas montażu haka bezpieczeństwa nie zostaną uszkodzone przewody hamulcowe, przewody doprowadzania
powietrza, przewody paliwowe, zbiornik paliwa i przewody elektryczne pojazdu oraz że działanie instalacji związanych z tymi
elementami nie zostanie zakłócone.
ELEMENTY MOCUJĄCE WYMAGANE DO MONTAŻU HAKA BEZPIECZEŃSTWA (NIEDOSTARCZONE
W ZESTAWIE)
(2) Śruby z łbem gniazdowym klasy 5 o średnicy przynajmniej 1/4 cala i 20 zwojach gwintu na cal* do mocowania krótkiego lub
długiego haka bezpieczeństwa
(2) Śruby z płaskim łbem gniazdowym klasy 5 o średnicy co najmniej 1/4 cala i 20 zwojach gwintu na cal* do mocowania haka
bezpieczeństwa typu J
(2) Podkładki płaskie
(2) Podkładki zabezpieczające
(2) Nakrętki o średnicy 1/4 cala (20 zwojów gwintu na cal)
* Długość śrub z łbem gniazdowym zależy od grubości podłogi pojazdu. Należy użyć śrub wystarczająco długich, aby całkowicie
przechodziły przez podłogę przedziału pacjenta, podkładkę i nakrętkę, a po dokręceniu śruby były widoczne jeszcze przynajmniej
dwa zwoje gwintu.
www.stryker.com
Hak bezpieczeństwa
Safety Hook
6506-109-005 REV F
Sill Edge
Krawędź progu
Próg Sill
Wysokość pomostu (WP)
Wysokość zderzaka
Głębokość
WP
DH
zderzaka
2
Maks.
10 cali
Rysunek 15
Powrót do spisu treści
WP
2
