UDSKIFTNING AF SKRALDEHJUL (XPS)

Nødvendigt værktøj:
• 3/32" unbrakonøgle
• 1/4" unbrakonøgle
• 3/16" unbrakonøgle
• Momentnøgle (ft-lb) (nM)
Procedure:
1. Bring båren og ryglænet op i opretstående stilling.
2. Hæv sidegærdet til oppe- og fastlåst position.
3. Fjern de to skruer (A), som fæstner skraldehjulets dæksel (B) til skraldehjulet, med en 3/32" unbrakonøgle. Fjern
dækslet (Figur 120).
4. Med en 1/4" unbrakonøgle fjernes sokkelhovedskruerne (C), som fastgør sidegærdets klemme (D) til skraldehjulet
i fodenden af hovedenheden (Figur 120). Ved installeringen skal begge skruer spændes til 22 ± 3.3 ft-lb
(29,8 Nm ± 4,4 Nm).
5. Med en 3/16" unbrakonøgle fjernes de fire skruer(E), som fastgør dækslet (F) til den betrukne del, som kasseres.
Tag derefter skraldehjulet af (Figur 120). Ved installeringen skal de fire skruer spændes til 9,5 ± 1,5 ft-lb
(12,8 ± 2,03 Nm).
6. Tag fat om skraldehjulet og træk det mod bårens hovedende for at tage det af.
7. Udfør trinene i modsat rækkefølge for at genmontere.
8. Kontrollér, at enheden fungerer korrekt, inden den tages i brug igen.
Dansk
Vend tilbage til indholdsfortegnelsen
9-114
Serviceoplysninger
A
B
6506-109-005 REV F
E
F
Højre
side vist

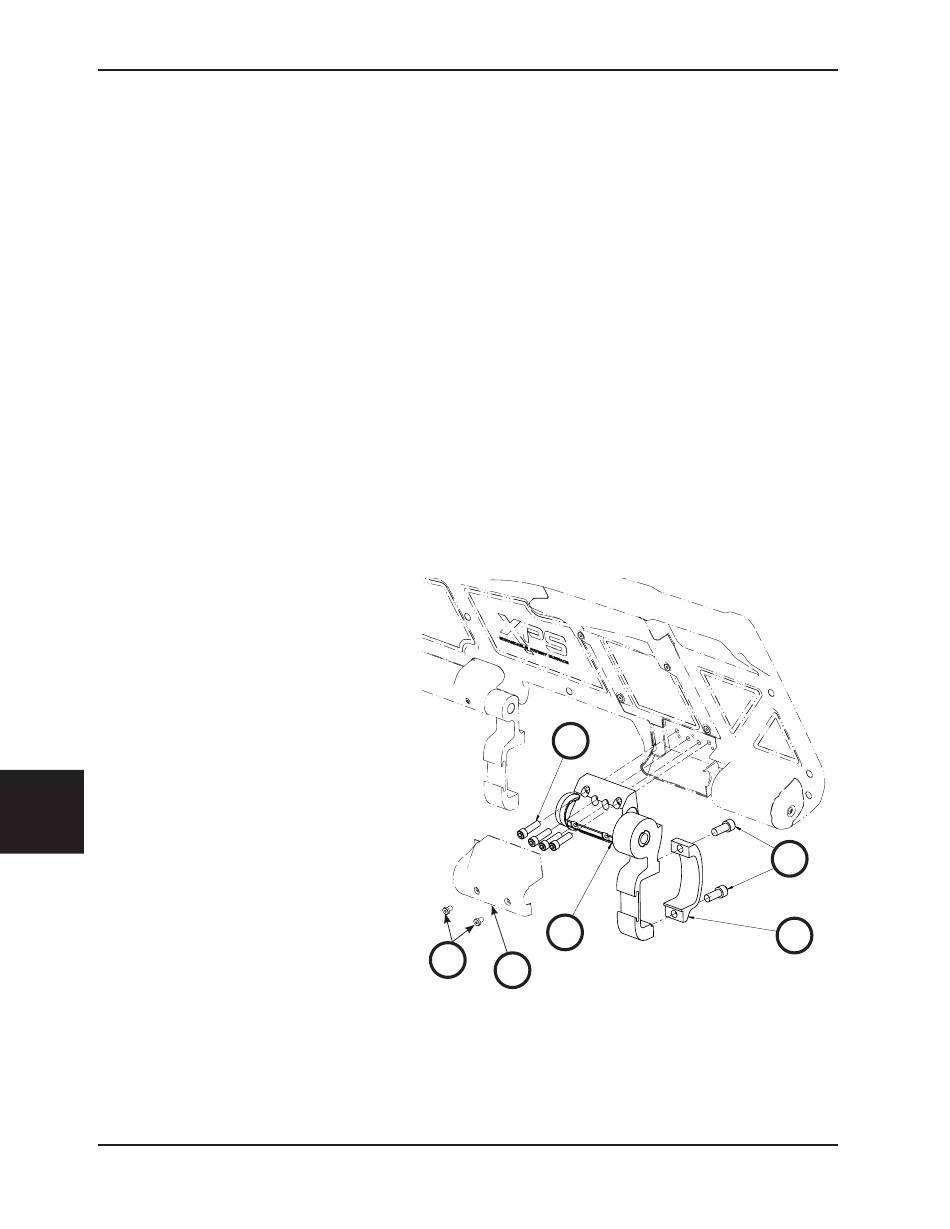

Figur 120
C
D
