WYMIANA SŁUPKA USTALAJĄCEGO NOSZE
Wymagane narzędzia:
• Wkrętak Torx T30
• Klucz imbusowy 5/32 cala
• Klucz dynamometryczny (N·m)
Postępowanie:
1. Podnieść nosze całkowicie pionowo.
2. Obrócić nosze na lewą stronę pacjenta.
Uwaga: Odszukać symbol strzałki lub rowek, znajdujące
się na dolnym wsporniku. Montaż nowego słupka
ustalającego nosze musi być wykonany przy zachowaniu
identycznej orientacji.
3. Za pomocą wkrętaka Torx T30 wykręcić dwie śruby z łbem
gniazdowym (A) mocujące stary słupek ustalający nosze do rury ramy (B) (rys. 107). Wyrzucić śruby i słupek ustalający nosze.
4. Przełożyć śrubę z łbem półkolistym (C) przez zaślepkę słupka ustalającego (D) i rurę słupka (E), a następnie przez górny
wspornik (F) sworznia (rys. 107).
5. Za pomocą klucza imbusowego 5/32 cala dokręcić całkowicie śrubę z łbem półkolistym (C), aby przymocować zaślepkę słupka
ustalającego (D) i rurę słupka (E) do górnego wspornika (F) sworznia (rys. 107). Za pomocą klucza dynamometrycznego
dokręcić śrubę momentem 11,3–15,8 N·m (100–140 in·lb).
6. Złożyć połowy słupka ustalającego nosze tak, aby obejmowały rurę podstawy. Ustawić w jednej linii otwory we wspornikach
i włożyć dwie śruby z łbem gniazdowym (A) do gwintowanych otworów dolnego wspornika sworznia (G) (rys. 107).
7. Za pomocą wkrętaka Torx T30 dokręcić całkowicie dwie śruby z łbem gniazdowym.
8. Przed dopuszczeniem do użytkowania sprawdzić, czy urządzenie działa prawidłowo.
Uwaga: Może być wymagana regulacja zespołu zacisku szyny w celu kompensacji różnic w położeniu słupka ustalającego nosze,
w zależności od producenta i modelu noszy ambulansowych.
WYMIANA ŚRUBY SŁUPKA USTALAJĄCEGO NOSZE
Wymagane narzędzia:
• Wkrętak Torx T25
• Klucz imbusowy 5/32 cala
• Klucz dynamometryczny (N·m)
Postępowanie:
1. Za pomocą wkrętaka Torx T25 lub za pomocą klucza imbusowego 5/32 cala odkręcić śrubę z łbem półkolistym mocującą
zaślepkę słupka ustalającego i rurę słupka do górnego wspornika sworznia. Wyrzucić śrubę.
2. Założyć i za pomocą klucza imbusowego 5/32 cala dokręcić całkowicie śrubę z łbem półkolistym (0004-503-000), aby
przymocować zaślepkę słupka ustalającego i rurę słupka do górnej części zespołu słupka ustalającego. Za pomocą klucza
dynamometrycznego dokręcić śrubę momentem 11,3–15,8 N·m (100–140 in·lb).
Uwaga: Jeśli dokręcenie śruby momentem 11,3–15,8 N·m (100–140 in·lb) okaże się niemożliwe, konieczna jest wymiana całego
Polski
słupka ustalającego nosze. Patrz „Wymiana słupka ustalającego nosze".
3. Przed dopuszczeniem do użytkowania sprawdzić, czy urządzenie działa prawidłowo.
Powrót do spisu treści
11-106
Informacje dotyczące serwisowania
6506-109-005 REV F
C
D
E
F
B
G
A

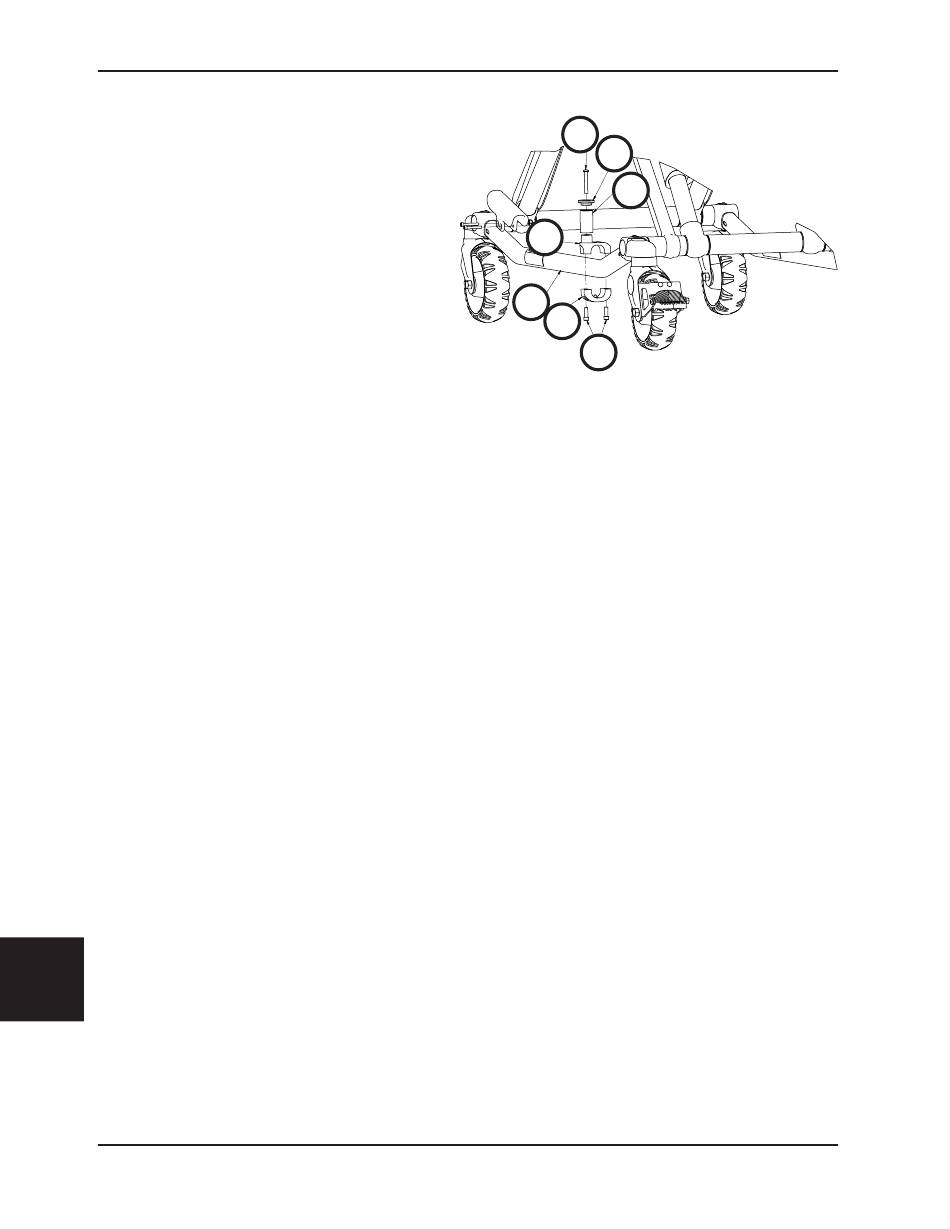

rys. 107
