BYTA UT TERMINALBLOCK

Nödvändiga verktyg:
• T20 torxskruvmejsel
• T25 torxskruvmejsel
Procedur:
1. Höj bårvagnen till fullt upphöjt läge.
2. Avlägsna batteriet och
återmontering.

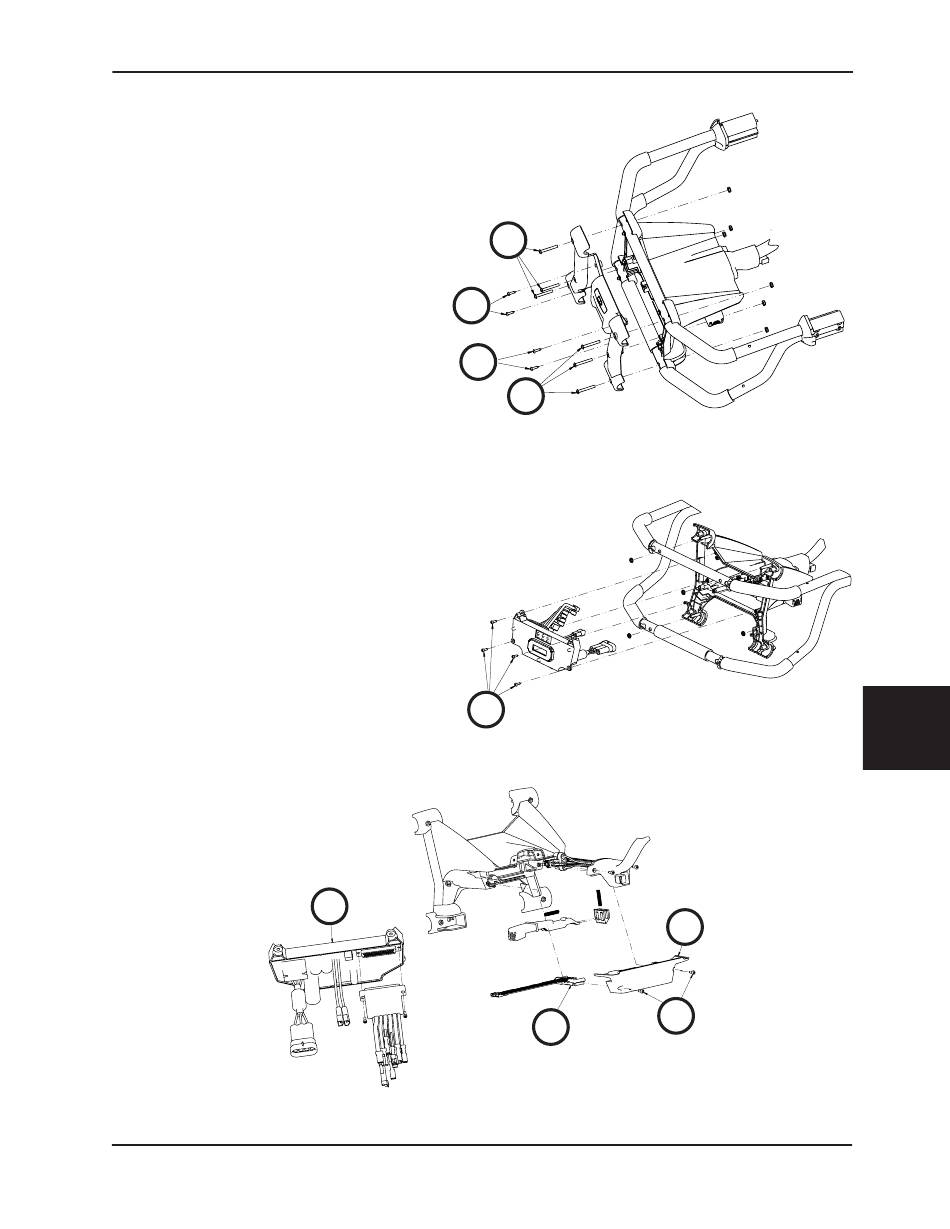

3. Avlägsna de sex yttre skruvarna (A) från
frontplattan med hjälp av en T25 torxskruvmejsel
(Figur 115). Spara alla skruvar för återmontering.
4. Avlägsna de fyra inre deltaskruvarna (A) från
frontplattan för att avlägsna frontplattan med
hjälp av en T20 torxskruvmejsel (Figur 115).
Spara alla skruvar frontplattan för återmontering.
5. Avlägsna de fyra deltaskruvarna (C) som
håller fast elektronikenheten vid fotändens
hållare med hjälp av en T20 torxskruvmejsel
och dra ut elektronikenheten (Figur 116).
Spara alla delar för återmontering.
6. Koppla ur de svarta och röda kablarna som
ansluter bårvagnens kabelanslutning (D) till
styrkortet (E) (Figur 117).
7. Avlägsna de två deltaskruvarna (F) som håller
fast bottenplattan på fotändens hållare (G)
med hjälp av en T20 torxskruvmejsel för att
avlägsna hållaren (Figur 117). Spara alla delar
för återmontering.
8. Avlägsna terminalblocket och kassera det.
9. Utför stegen i omvänd ordning för att
återmontera.
10. Kör bårvagnen uppåt och nedåt flera gånger
för att kontrollera funktionalitet.
11. Bekräfta att enheten fungerar ordentligt innan
den åter tas i drift.
www.stryker.com
Serviceinformation
A
spara det för
B
B
C
E
Figur 117
6506-109-005 REV F
A
Figur 115
Figur 116
G
F
D
Tillbaka till innehållsförteckningen
Svenska
8-111
