MONTÁŽ VYPÍNACÍHO SYSTÉMU FIXAČNÍHO
ZAŘÍZENÍ
Poznámka: Tyto montážní pokyny jsou určeny pro lůžka, která
NEBUDOU používána se systémem Power-LOAD. Montáž pro
model 6506 se systémem Power-LOAD je popsána v příručce
pro užívání a údržbu systému Power-LOAD.
VAROVÁNÍ
Před uvedením lůžka do provozu musí být provozuschopný
vypínací systém fixačního zařízení. Bez toho může dojít
k úrazu pacienta či obsluhy, případně poškození vozidla.
Lůžko a fixační systém mají funkci vnitřního vypínání, která
vypne motor lůžka, jakmile je lůžko uchyceno do fixačního
systému. Před instalací držáku vypínání pevně dotáhněte
šrouby na fixačním zařízení. Držák vypínání upevněte na
svorku před uvedením lůžka do provozu.
1. Umístěte lůžko do nakládací polohy (jakékoliv polohy, kde
kola hlavové části mohou být ve výšce podlahy vozidla).
2. Zvedněte tlumicí doraz vozidla (je-li součástí vybavení).
3. Najeďte lůžkem do otevřených dveří prostoru pro pacienta.
4. Zatlačte lůžko dovnitř, aby se nakládací kola dotýkala
podlahy a bezpečnostní tyč se dostala za bezpečnostní
zarážku.
5. Maximální vzdálenosti pro zvednutí podvozku lze
dosáhnout zatažením lůžka ven, aby se bezpečnostní tyč
zachytila do bezpečnostní zarážky.
6. Zvedněte podvozek a podle pokynů pro nakládání zatlačte
lůžko do prostoru pro pacienta.
7. Uchyťte rozloženou hlavovou část lůžka do háku fixačního
zařízení a upevněte čep lůžka do fixační svorky.

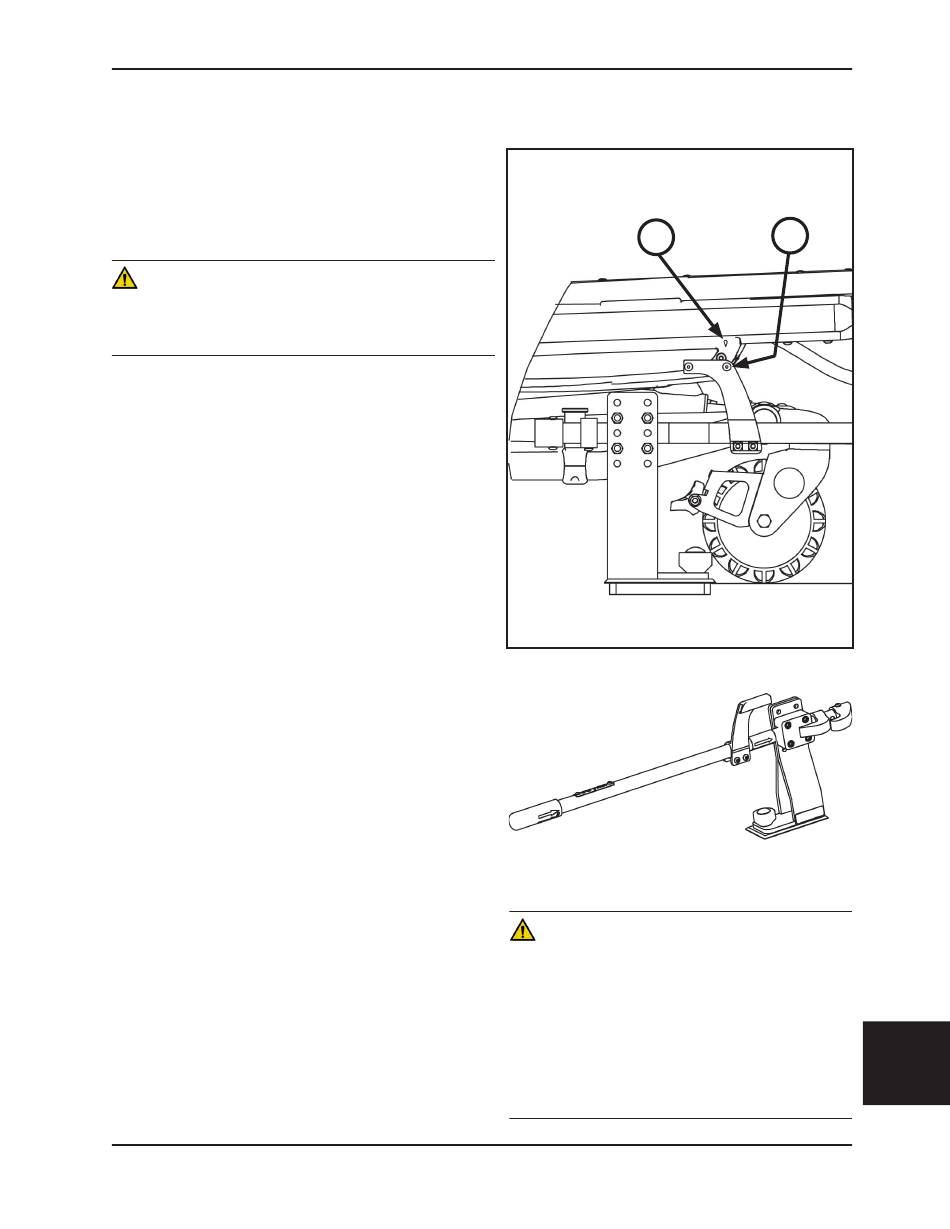

8. Upravte polohu držáku vypínání podle svorky, aby byl
„diamant" (A) na snímači v rovině s hlavičkou nýtu (B),
jak je znázorněno na Obrázek 11.
9. Šroubovákem T27 přišroubujte držák vypínání ke svorce.
10. Stisknutím tlačítka zasunutí (-) pojistěte vypnutí motoru
lůžka uchyceného ve fixačním zařízení. Indikátor
akumulátoru bude svítit dále. Pokud se motor točí, upravte
nastavení držáku vypínání.
www.stryker.com
Montáž fixačního systému
6506-109-005 REV F
Poznámka: Zarovnejte značku ve tvaru diamantu (A)
na krytu snímače s hlavičkou nýtu (B) na vypínači.
A
Obrázek 11
Obrázek 12
VAROVÁNÍ
• S lůžkem ve fixačním systému nijak nemanipulujte.
• Vypínací systém pro fixační zařízení je určen
výhradně k vyřazení elektronického systému
z funkce. Jiným použitím může dojít k poškození
zařízení nebo úrazu pacienta či obsluhy.
• Aby bylo možné tato lůžka používat, musí být vozidla
rychlé pomoci vybavena vypínacím systémem pro
fixační zařízení (pokud nejsou vybavena zařízením
Power-LOAD).
B
