UDSKIFTNING AF BÅRENS HOLDETAP
Nødvendigt værktøj:
• T30 Torx-skruetrækker
• 5/32" unbrakonøgle
• Momentnøgle (Nm (in-lb))
Procedure:
1. Hæv båren til opretstående stilling.
2. Vend båren om på patientens venstre side.
Bemærk: Find pilen eller rillen på underbeslaget.
Det nye holdetapbeslag skal samles i samme
retning.
3. Fjern med en T30 Torx-skruetrækker de to
sokkelhovedskruer (A), som holder den nuværende holdetap fast på bundrammens rør (B) (Figur 107). Kassér
skruerne og holdetappen.
4. Sæt rundhovedskruen (C) gennem holdetappen (D) og taprøret (E) og derefter ind i det øverste pindbeslag (F)
(Figur 107).
5. Stram med en 5/32" unbrakonøgle rundhovedskruen (C) helt for at fastgøre holdetappen (D) og taprøret (E) til det
øverste pindbeslag (F) (Figur 107). Spænd skruen til 11,30-15,81 Nm (100-140 in-lb) med en momentnøgle.
6. Saml holdetappen hen over bundrammens rør. Ret beslagenes huller ind efter hinanden og indsæt to
sokkelhovedskruer (A) i de gevindskårne huller i det nederste pindbeslag (G) (Figur 107).
7. Stram de to sokkelhovedskruer helt med en T30 Torx-skruetrækker.
8. Kontrollér, at enheden fungerer korrekt, inden den tages i brug igen.
Bemærk: Det kan være nødvendigt at justere skinneklemmeenheden for at kompensere for udsving i holdetappens
position afhængigt af ambulancebårens fabrikat og modelnummer.
UDSKIFTNING AF SKRUEN I BÅRENS HOLDETAP
Nødvendigt værktøj:
• T25 Torx-skruetrækker
Dansk
• 5/32" unbrakonøgle
• Momentnøgle (Nm (in-lb))
Procedure:
1. Fjern rundhovedskruen, der fastgør holdetappen og taprøret til det øverste pindbeslag, med en T25 Torx-
skruetrækker. Bortskaf skruen.
2. Montér og stram rundhovedskruen (0004-503-000) helt med en 5/32" unbrakonøgle for at fastgøre holdetappen og
røret til den øverste del af holdetapenheden. Spænd skruen til 11,30-15,81 Nm (100-140 in-lb) med en momentnøgle.
Bemærk: Hvis skruen ikke kan spændes til 11,30-15,81 Nm (100-140 in-lb), skal hele holdetappen udskiftes. Se
"Udskiftning af bårens holdetap".
3. Kontrollér, at enheden fungerer korrekt, inden den tages i brug igen.
Vend tilbage til indholdsfortegnelsen
9-106
Serviceoplysninger
B
6506-109-005 REV F
C
D
E
F
G
A

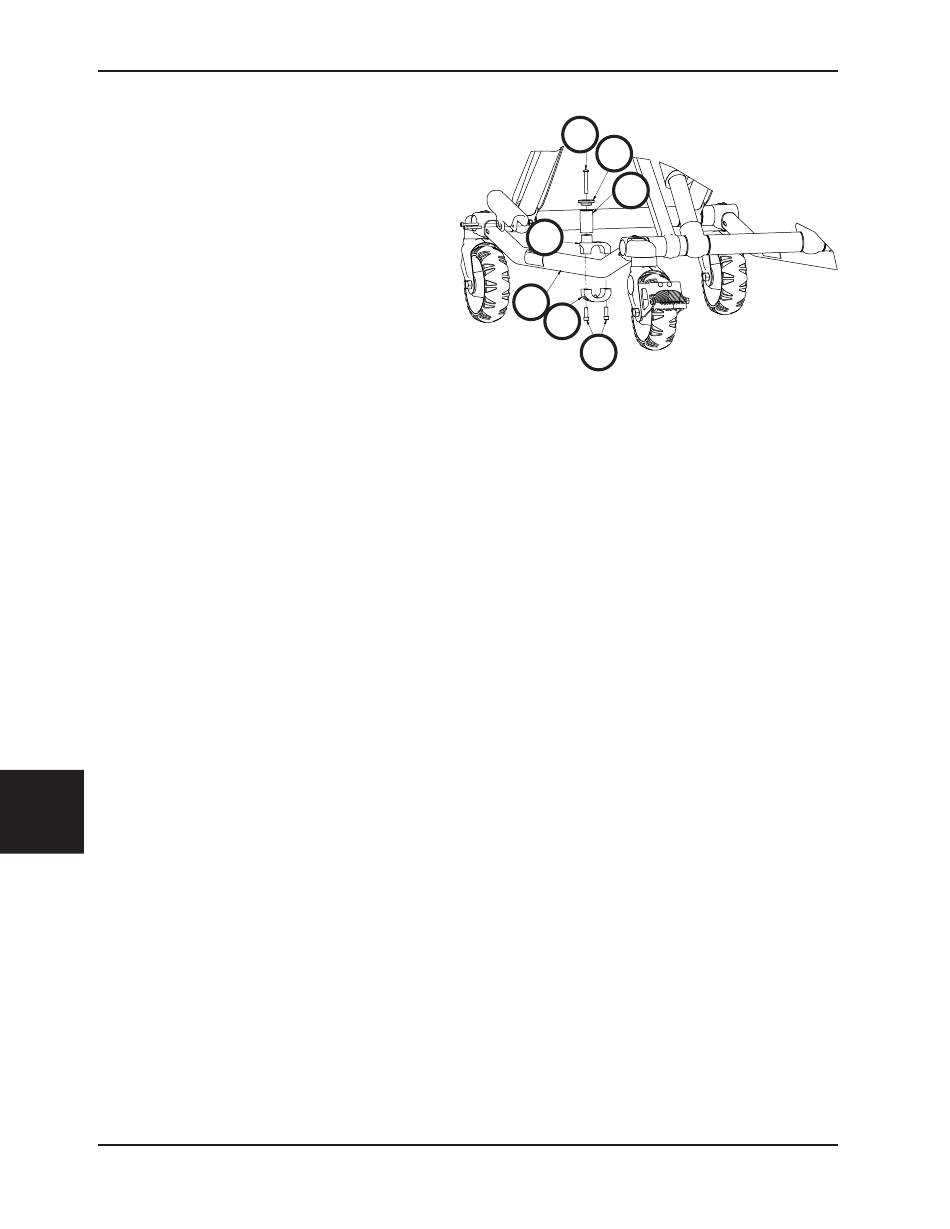

Figur 107
