Instalación del gancho de seguridad del vehículo
Nota: estas instrucciones de instalación están indicadas para las camillas que NO se utilizan con Power-LOAD. Si desea obtener
las instrucciones de instalación de las camillas 6506 con la opción de Power-LOAD, consulte el manual de mantenimiento/uso de
Power-LOAD.

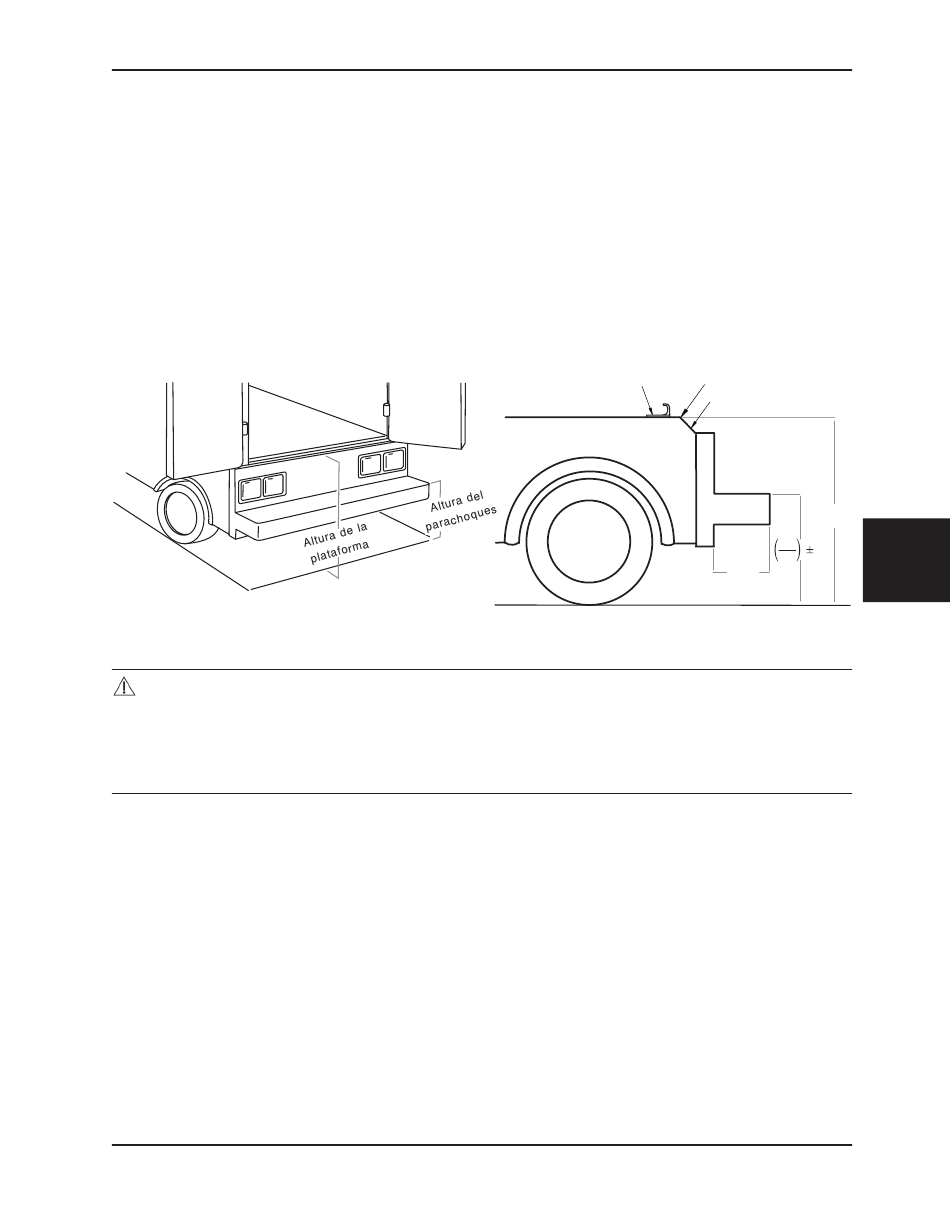

CONFIGURACIÓN DEL VEHÍCULO
Según la normativa federal (referencia KKK-A-1822), la altura del parachoques del vehículo deberá instalarse equidistante
del suelo del vehículo y del nivel del suelo, lo que se define como la altura de la plataforma del vehículo. La profundidad del escalón
del parachoques deberá tener un mínimo de 13 cm y un máximo de 25 cm. Si el parachoques tiene una profundidad de más de
18 cm, entonces el parachoques debe poderse plegar. La instalación del gancho de seguridad en los vehículos que cumplan esta
especificación federal permite un espacio libre adecuado para permitir que la base de la camilla descienda hasta la posición
totalmente extendida. La camilla es compatible con todos todas las alturas de plataforma de vehículos (consulte la altura de carga
máxima en las especificaciones), siempre que el vehículo cumpla las especificaciones federales indicadas en la norma KKK-A-1822.
Figura 14
PRECAUCIÓN
• Ajuste la altura de carga de la camilla a la altura de parada adecuada antes del uso.
• La instalación del gancho de seguridad debe realizarla un mecánico certificado familiarizado con la estructura de las ambulancias.
Consulte al fabricante del vehículo antes de instalar el gancho de seguridad y asegúrese de que la instalación del gancho de
seguridad no dañe las mangueras de los frenos, de oxígeno o de combustible, el tanque de combustible o el cableado eléctrico
del vehículo, ni interfiera con dichos elementos.
ELEMENTOS NECESARIOS PARA LA INSTALACIÓN DEL GANCHO DE SEGURIDAD (NO VIENEN
INCLUIDOS)
(2) Tornillos* de cabeza hueca con un mínimo de 1/4"-20, grado 5 para los ganchos de seguridad largos o cortos
(2) Tornillos* de cabeza hueca con un mínimo de 1/4"-20, grado 5 para los ganchos de seguridad en J
(2) Arandelas planas
(2) Arandelas de presión
(2) Tuercas 1/4 de pulgada -20
* La longitud de los tornillos de cabeza hueca depende del grosor del suelo del vehículo. Use tornillos con longitud suficiente para
atravesar completamente el piso del compartimento para el paciente, la arandela y la tuerca en por lo menos dos roscas completas.
www.stryker.com
Gancho de seguridad
Safety Hook
6506-109-005 REV F
±
Borde del umbral Sill Edge
Umbral
Sill
Altura de la plataforma (DH)
Altura del
parachoques
Profundidad
DH
del para-
DH
2
choques
2
25 cm
maks.
Figura 15
Volver al índice
5 cm
DH
Español
