REMPLACEMENT DE LA POIGNÉE DE LIBÉRATION (OPTION XPS)
Outils nécessaires :
• Clé hexagonale de 3/32"
• Petit tournevis pour écrous à fente
Procédure :
1. Redresser la civière et le relève-buste en position verticale (complètement droite).
2. Lever la ridelle et la verrouiller en position haute.
3. À l'aide d'une clé hexagonale 3/32 po, retirer les quatre vis (A) qui fixent la poignée de libération (B) à la partie surmoulée pour
retirer le couvercle de la commande (Figure 120).
4. À l'aide d'un petit tournevis plat, soulever le ressort de rappel de la poignée de libération (C) pour le retirer (Figure 120).
5. Saisir la poignée de libération (D) et la lever du côté du ressort pour la retirer du couvercle (Figure 121).
6. Procéder dans l'ordre inverse pour la réinstallation.
7. Vérifier que le système fonctionne correctement avant de le remettre en service.
REMPLACEMENT DU RESSORT DE LA POIGNÉE
(OPTION XPS)
Outils nécessaires :
• Clé hexagonale de 3/32"
• Petit tournevis pour écrous à fente
Procédure :
1. Redresser la civière et le relève-buste en position verticale
(complètement droite).
2. Lever la ridelle et la verrouiller en position haute.
3. À l'aide d'une clé hexagonale 3/32 po, retirer les quatre vis (A) qui fixent la poignée de libération (B) à la partie surmoulée pour
retirer le couvercle de la commande (Figure 121).
4. À l'aide d'un petit tournevis plat, soulever le ressort de rappel de la poignée de libération (C) pour le retirer (Figure 121).
5. Procéder dans l'ordre inverse pour la réinstallation.
6. Vérifier que le système fonctionne correctement avant de le remettre en service.
www.stryker.com
Informations d'entretien
6506-109-005 REV F
B
D
C
A
A

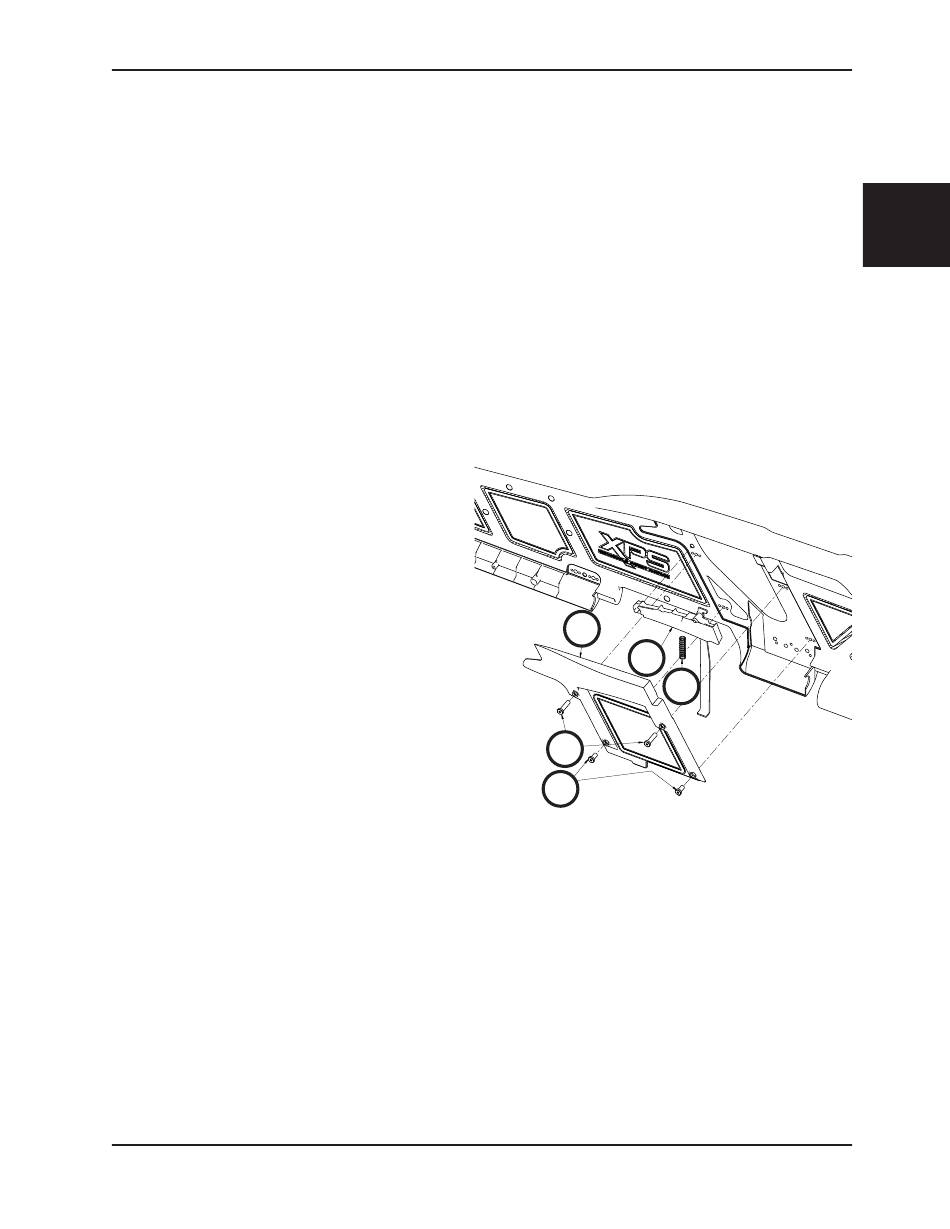

Figure 121
