Installation du dispositif d'ancrage du véhicule
Remarque : Ces instructions d'installation sont prévues pour des civières que vous n'utiliserez PAS avec Power-LOAD. Pour les
Modèles 6506 de civières, équipés de l'option Power-LOAD, se référer au manuel d'utilisation et d'entretien Power-LOAD pour
consulter les instructions d'installation.

POSITIONNEMENT DU DISPOSITIF D'ANCRAGE EN LARGEUR

1. Retirer la civière du dispositif de fixation et la décharger du véhicule.
2. Lors du retrait de la civière, noter la position des roues de charge et de la barre de sécurité.
3. Marquer le centre de la barre de sécurité de la civière, sur le plancher du véhicule.
4. Vérifier que la position marquée dans l'étape 3 est bien celle où la barre de sécurité engage systématiquement le dispositif
d'ancrage lors du déchargement de la civière dans différentes positions (complètement à gauche ou complètement à droite),
quelle que soit la position de la civière.
• Si la barre de sécurité de la civière n'engage pas le dispositif d'ancrage dans l'une de ces positions (à gauche, au centre
ou à droite), modifier le véhicule et non la civière ou le dispositif d'ancrage.
• Si la barre de sécurité de la civière engage systématiquement le dispositif d'ancrage, installer le dispositif d'ancrage.

INSTALLATION DU DISPOSITIF D'ANCRAGE

1. Déterminer l'emplacement correct du dispositif d'ancrage en longueur et en largeur, de façon à ce que la barre de sécurité de
la civière engage systématiquement le dispositif d'ancrage.
2. Percer les trous pour les vis.
3. Fixer le dispositif d'ancrage au plancher du compartiment patient et vérifier qu'il engage systématiquement la barre de sécurité
de la civière indépendamment du déchargement de la civière du véhicule.
AVERTISSEMENT
• Vérifier que le dispositif d'ancrage engage systématiquement la barre de sécurité de la civière indépendamment du déchargement
de la civière du véhicule ; sinon, la sécurité du patient ou de l'opérateur peut être mise en jeu et/ou la civière peut être
endommagée.
• Laisser au moins 1,6 cm de dégagement entre le pare-chocs du véhicule et la civière pour désengager la barre de sécurité lors
du déchargement de la civière hors de l'ambulance. Vérifier que les pieds de la civière se verrouillent en position de chargement
avant de désengager la barre de sécurité du dispositif d'ancrage. Si la hauteur de la civière n'est pas correctement verrouillée
en position, la sécurité du patient ou de l'opérateur peut être mise en jeu et/ou la civière peut être endommagée.

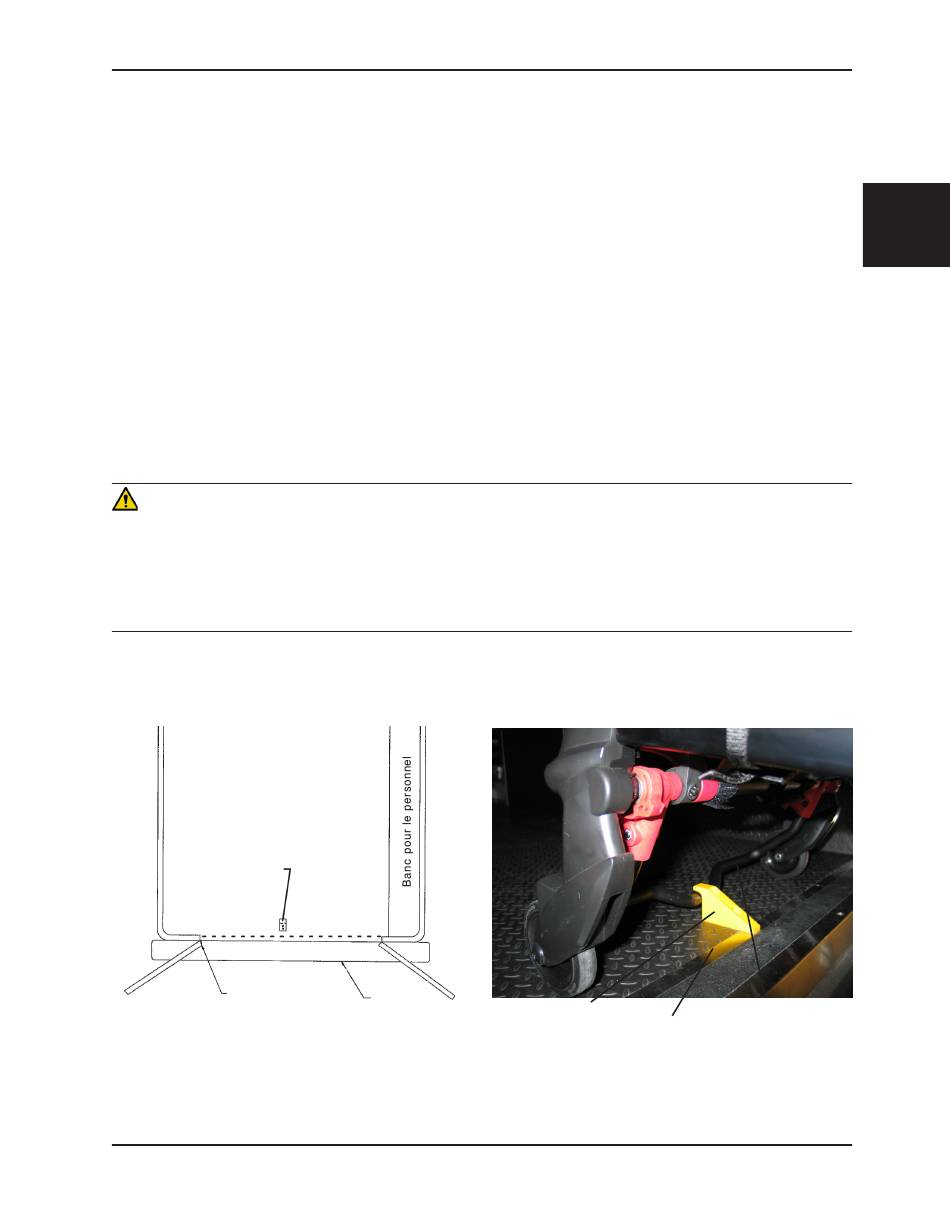

Vue de dessus du
véhicule
Dispositif
d'ancrage
Cadre de la porte
Figure 17
www.stryker.com
Pare-
chocs
Dispositif d'ancrage
6506-109-005 REV F
Barre de sécurité
Bord du plancher
Figure 18
