UTBYTE AV SPÄRRENHETENS HANDTAG (ALTERNATIVET XPS)
Nödvändiga verktyg:
• 3/32" insexnyckel
• Liten spårskruvmejsel
Procedur:
1. Lyft upp bårvagnen och Fowler-ryggstödet till helt upprätt läge.
2. Lyft upp sänggrinden till det övre och låsta läget.
3. Avlägsna de fyra skruvarna (A) som håller fast höljet över frigöringskontrollen (B) vid den övergjutna enheten med
hjälp av en 3/32" insexnyckel för att ta bort höljet till frigöringskontrollen (Figur 121).
4. Använd en liten spårskruvmejsel och bänd upp frigöringshandtagets returfjäder (C) för att ta bort fjädern
(Figur 121).
5. Grip tag i frigöringshandtagsenheten (D) och vrid den uppåt som ett gångjärn på fjädersidan för att ta bort det från
höljet (Figur 121).
6. Utför stegen i omvänd ordning för att återmontera.
7. Bekräfta att enheten fungerar ordentligt innan den
åter tas i drift.
UTBYTE AV FJÄDERHANDTAGSENHETEN
(ALTERNATIVET XPS)
Nödvändiga verktyg:
• 3/32" insexnyckel
• Liten spårskruvmejsel
Procedur:
1. Lyft upp bårvagnen och Fowler-ryggstödet till helt upprätt läge.
2. Lyft upp sänggrinden till det övre och låsta läget.
3. Avlägsna de fyra skruvarna (A) som håller fast höljet över frigöringskontrollen (B) vid den övergjutna enheten med
hjälp av en 3/32" insexnyckel för att ta bort höljet till frigöringskontrollen (Figur 121).
4. Använd en liten spårskruvmejsel och bänd upp frigöringshandtagets returfjäder (C) för att ta bort fjädern
(Figur 121).
5. Utför stegen i omvänd ordning för att återmontera.
6. Bekräfta att enheten fungerar ordentligt innan den åter tas i drift.
www.stryker.com
Serviceinformation
6506-109-005 REV F
B
D
C
A
A

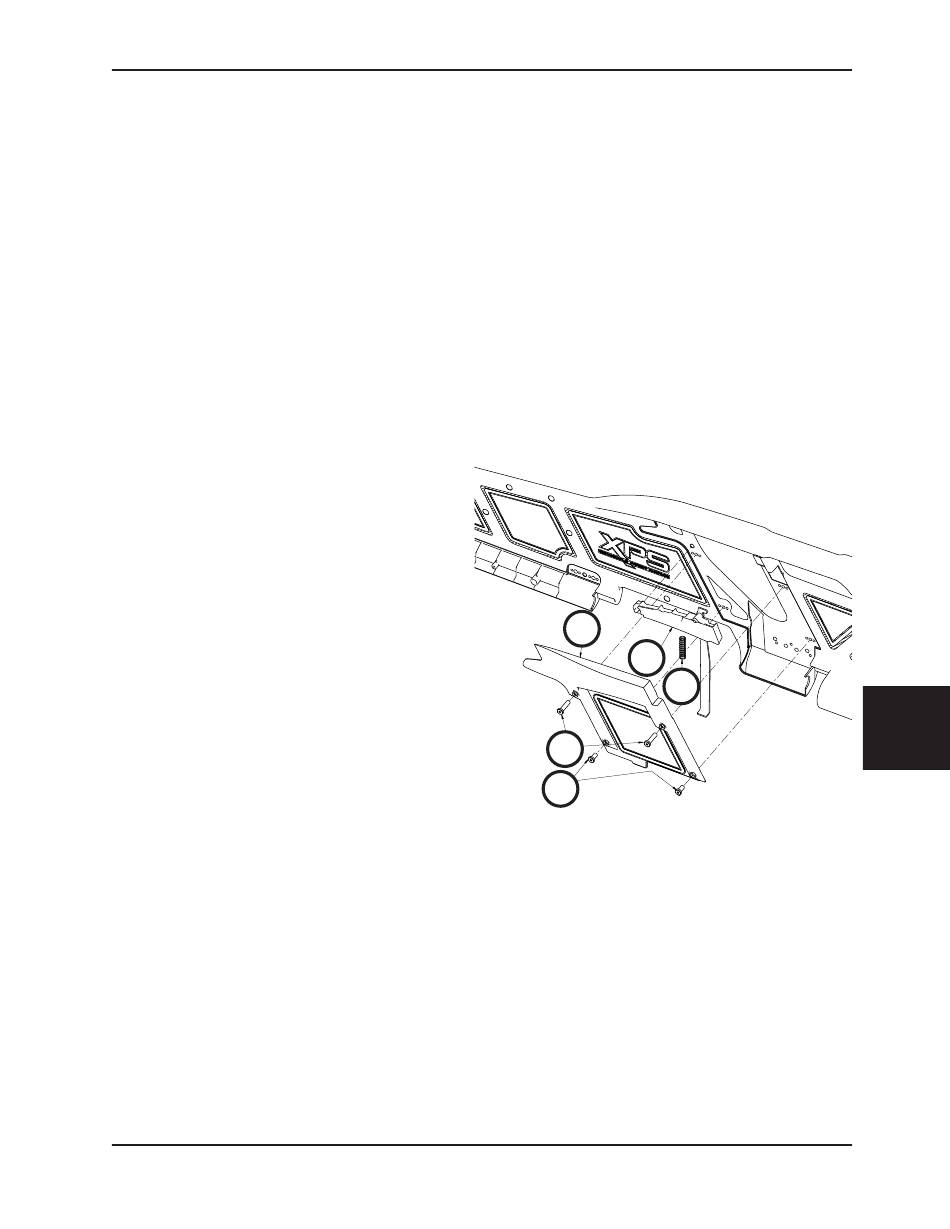

Figur 121
