Guida alla risoluzione dei problemi

GRUPPO IDRAULICO

Connettore valvola A
Connettore interruttore a pressione
Connettore motore

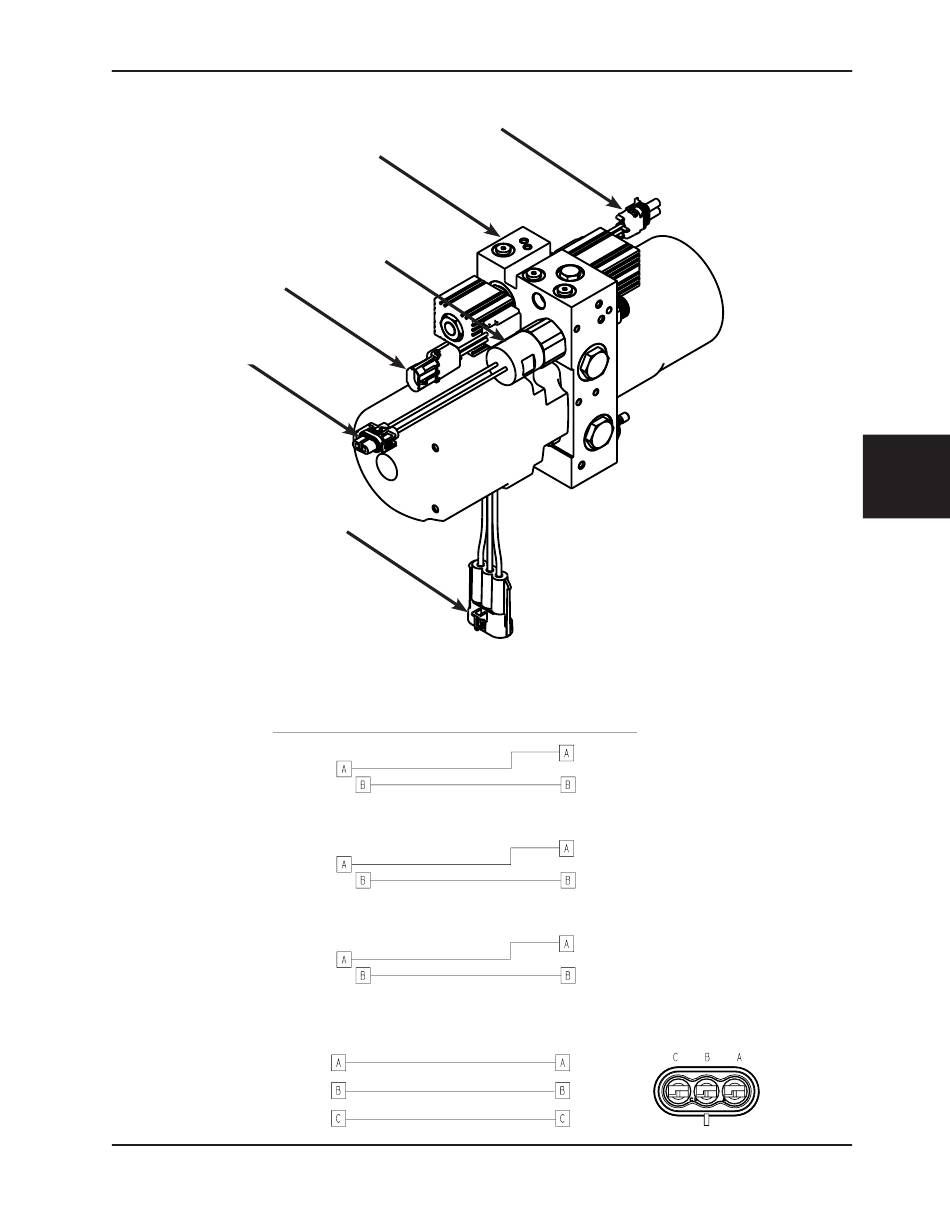

SCHEMA DI CABLAGGIO DEL GRUPPO IDRAULICO

Voce
Pressione
Interruttore
Valvola A
Solenoide
Valvola B
Solenoide
Motore
www.stryker.com
Connettore valvola B
Collettore idraulico
Interruttore a pressione
Figura 94
Collegamento
Celeste
Nero
Verde
6506-109-005 REV F
Collegamento Voce
Pressione
Interruttore
Connettore
Valvola A
Connettore
Valvola B
Connettore
Motore
Connettore
